10.3 Anschlüsse
10.3.1 Stromanschlüsse
HINWEIS
Alle Verkabelungen müssen national und lokal
Vorschriften bezüglich Kabelquerschnitte und
Umgebungstemperatur einhalten. Für UL-Anwendungen
sind Kupferleiter mit Nenntemperatur von 75 Für UL-
Anwendungen sind Kupferleiter mit Nenntemperatur von
75 °C (167 °F) zu verwenden. In Nicht-UL-Anwendungen
können 75 °C (167 °F) und 90 °C (194 °F)-Kupferleiter
verwendet werden.
Die Anordnung der Leistungskabelanschlüsse ist in
Abbildung 10.2 dargestellt. Zur korrekten Dimensionierung
von Motorkabelquerschnitt und -länge siehe
Kapitel 7.1 Elektrische Daten, 380-480 V und
Kapitel 7.2 Elektrische Daten, 525-690 V .
Zum Schutz des Frequenzumrichters müssen entweder die
empfohlenen Sicherungen verwendet werden, oder das
Gerät muss über eingebaute Sicherungen verfügen. Die
empfohlenen Sicherungen finden Sie unter
Kapitel 10.15 EMV-gerechte Installation. Achten Sie auf eine
ordnungsgemäße Sicherung gemäß den lokalen
10 10
Vorschriften.
Der Netzanschluss ist an den Netzschalter angeschlossen
wenn dieser inbegriffen ist.

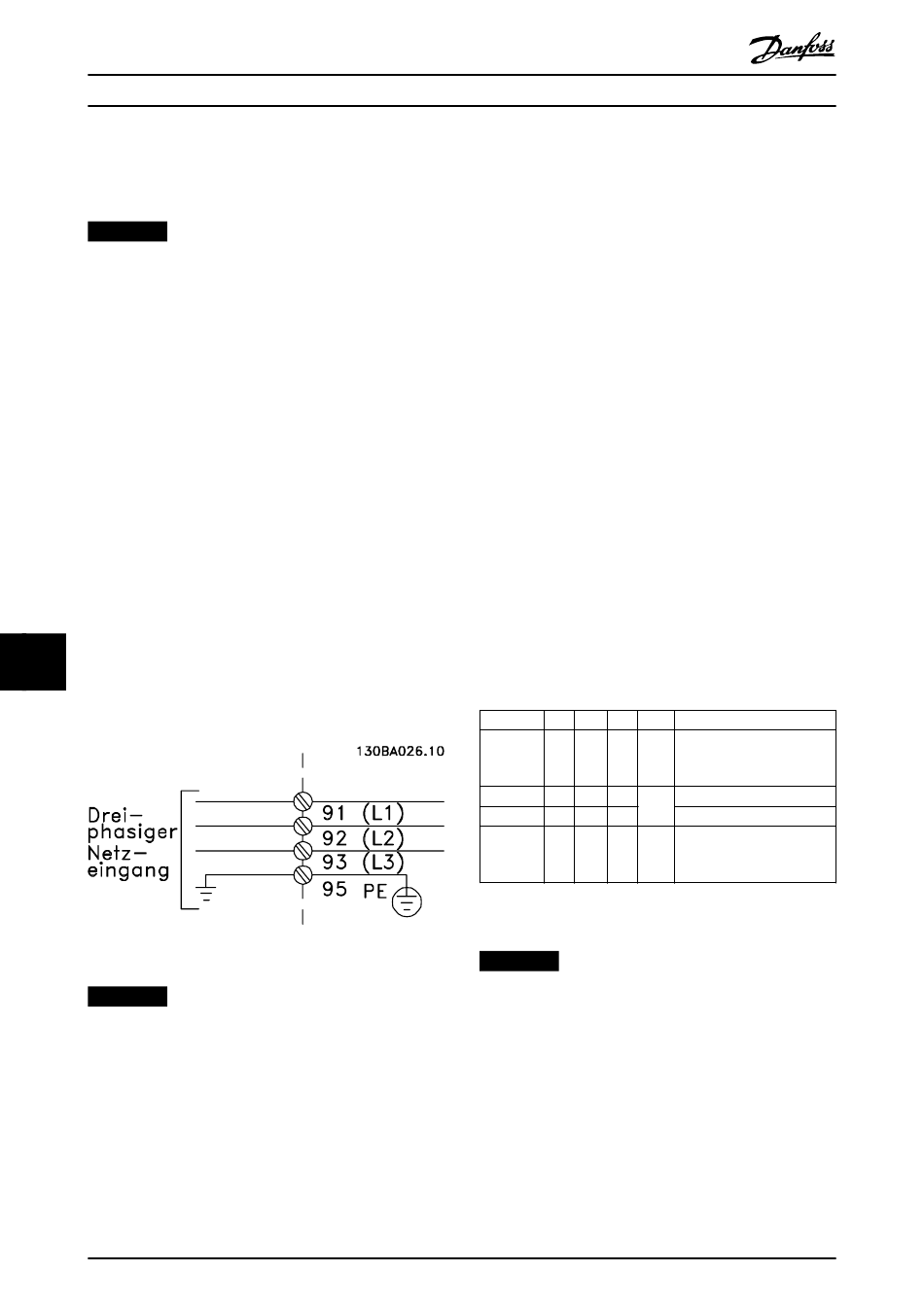

Abbildung 10.2 Leistungskabelanschlüsse
HINWEIS
Das Motorkabel muss abgeschirmt sein. Bei Verwendung
von ungeschirmten Motorkabeln werden bestimmte
EMV-Anforderungen nicht eingehalten. Verwenden Sie
ein abgeschirmtes Motorkabel, um die Vorgaben zur
EMV-Emission zu erfüllen. Weitere Informationen, siehe
Kapitel 10.15 EMV-gerechte Installation.
154
®
VLT AQUA Drive FC 202
Abschirmung von Kabeln
Vermeiden Sie verdrillte Abschirmungsenden (Pigtails), die
hochfrequent nicht ausreichend wirksam sind. Wenn Sie
den Kabelschirm unterbrechen müssen (z. B. um ein
Motorschütz oder einen Reparaturschalter zu installieren),
müssen Sie die Abschirmung hinter der Unterbrechung mit
der geringstmöglichen HF-Impedanz fortführen.
Schließen Sie den Motorkabelschirm am Abschirmblech
des Frequenzumrichters und am Metallgehäuse des Motors
an.
Stellen Sie die Schirmverbindungen mit einer möglichst
großen Kontaktfläche (Kabelschelle) her. Verwenden Sie
hierzu das mitgelieferte Installationszubehör.
Kabellänge und -querschnitt
Die EMV-Prüfung des Frequenzumrichters wurde mit einer
bestimmten Kabellänge durchgeführt. Das Motorkabel
muss möglichst kurz sein, um das Geräuschniveau und
Ableitströme auf ein Minimum zu beschränken.
Taktfrequenz
Wenn der Frequenzumrichter zusammen mit einem
Sinusfilter verwendet wird, um die Störgeräusche des
Motors zu reduzieren, muss die Taktfrequenz entsprechend
den Anweisungen zu dem verwendeten Sinusfilter unter
Parameter 14-01 Switching Frequency eingestellt werden.
Anschluss
–
–
–
–
Tabelle 10.1
1) Schutzleiteranschluss
HINWEIS
Bei Motoren ohne Phasentrennpapier oder einer
geeigneten Isolation, welche für den Betrieb an einem
Zwischenkreisumrichter benötigt wird, muss ein
Sinusfilter am Ausgang des Frequenzumrichters
vorgesehen werden.
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
96 97 98 99
U V W 1) Motorspannung 0-100 % der
PE
Netzspannung 3 Leiter vom
Motor.
U1 V1 W1 Dreieckschaltung.
1)
PE
W2 U2 V2 6 Leiter vom Motor.
U1 V1 W1 1) Sternschaltung (U2, V2, W2)
PE
U2, V2 und W2 sind
miteinander zu verbinden.
