Produktfunktionen
Sicherungen am Zwischenkreis sowie AC- Netzdrosseln eingangsseitig zu installieren. Für eine derartige
Konfiguration sind besondere Überlegungen erforderlich.
•
Der Frequenzumrichter wird ausschließlich von einer DC-Quelle gespeist. Diese Konfiguration erfordert Folgendes:
- Eine DC-Quelle.
- Eine Vorrichtung zum Vorladen des DC-Busses bei Netz-Einschaltung.
5.12 Rückspeiseeinheit
Rückspeisung geschieht üblicherweise in Anwendungen mit kontinuierlichem Bremsen, wie z. B. Krane/Hubwerke, Abwärts-
förderer und Zentrifugen, bei denen die Energie aus einem abgebremsten Motor gewonnen wird.
Eine der folgenden Optionen sorgt für die Ableitung der überschüssigen Energie aus dem Frequenzumrichter:
•
Der Bremschopper ermöglicht die Ableitung der überschüssigen Energie in Form von Wärme in den Bremswiders-
tandspulen.
•
Rückspeiseklemmen ermöglichen den Anschluss einer Rückspeiseeinheit eines Drittanbieters an einen Frequenzum-
richter, sodass überschüssige Energie an das Stromnetz abgegeben wird.
Die Rückspeisung überschüssiger Energie in das Stromnetz ist bei Anwendungen mit kontinuierlichem Bremsen die effizi-
enteste Nutzung dieser Energie.
5.13 Rückseitiger Kühlkanal
Dank eines einzigartigen rückseitigen Kanals wird Kühlluft über Kühlkörper geleitet, wobei nur äußerst wenig Luft über die
Steuerelektronik strömt. Es gibt eine IP54-/Typ-12-Dichtung zwischen dem Rückwandkühlkanal und dem Elektronikbereich
®
des VLT Frequenzumrichters. Diese Rückwandkühlung ermöglicht die direkte Abführung von 90 % der Wärmeverluste aus
dem Gehäuse. Dieses Design verbessert die Zuverlässigkeit und verlängert die Komponentenlebensdauer, indem es die
Innentemperaturen und die Verunreinigung der elektronischen Komponenten drastisch reduziert. Unterschiedliche
Rückwandkühlungssätze sind verfügbar, die die Luftzirkulation je nach den individuellen Bedürfnissen umleiten.
5.13.1 Luftzirkulation für Gehäuse D1h–D8h
225 mm (8.9 in)
225 mm (8.9 in)

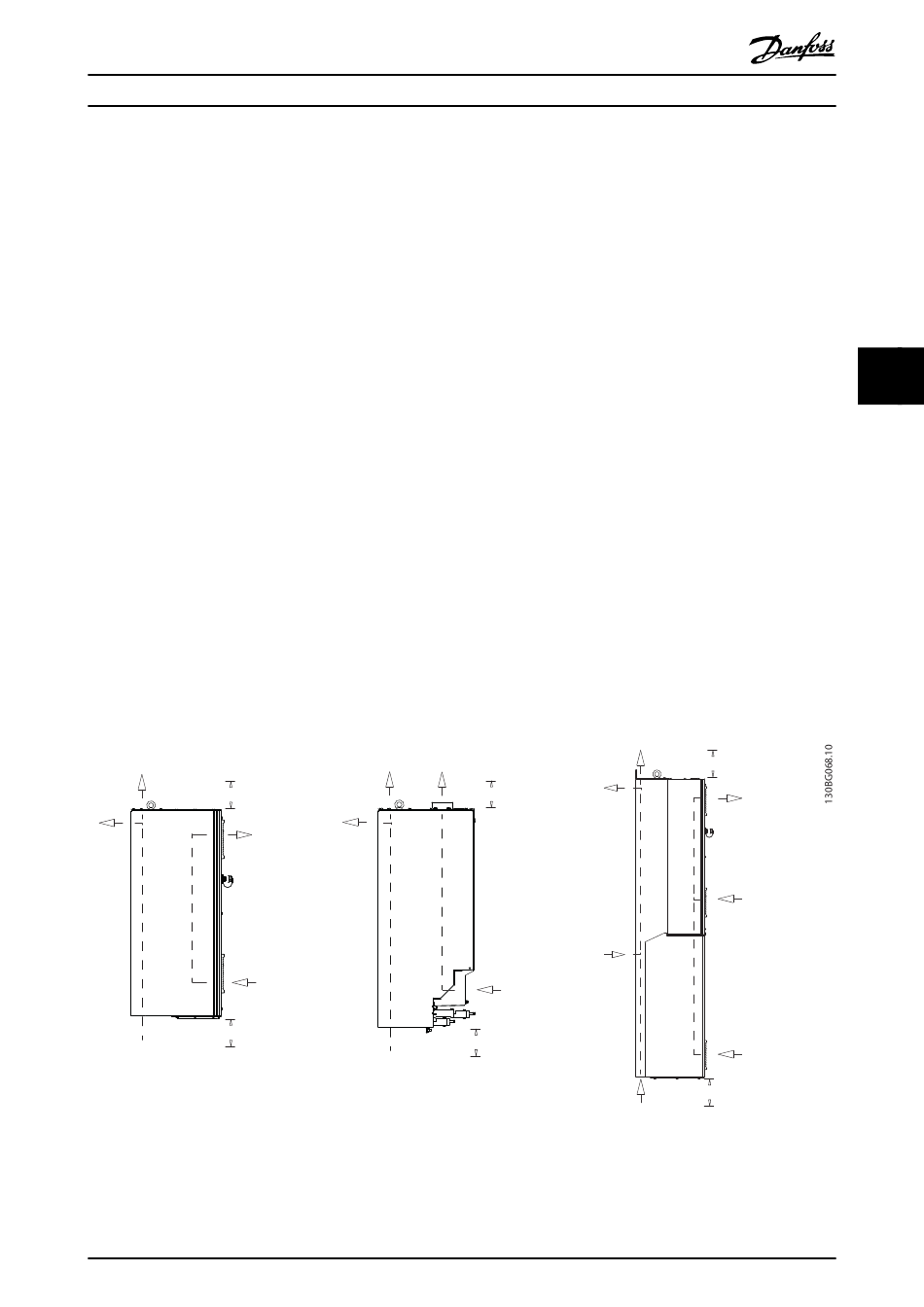

Abbildung 5.17 Standard-Luftzirkulationskonfiguration für die Bauformen D1h/D2h (Links), D3h/D4h (Mitte), and D5h–D8h (Rechts).
