Produktfunktionen
Pumpen nach Bedarf automatisch zu- und abschalten.
Außerdem regelt er die Drehzahl der an einen VLT
Drive FC 202 angeschlossenen Pumpe, um so eine
konstante Ausgangsleistung zu erzielen.

Verwendungszweck

Die Kaskadenregleroption wurde grundsätzlich für den
Einsatz mit Pumpenanwendungen entwickelt. Die
Kaskadenregler eignen sich jedoch für alle Anwendungen,
die mehrere parallel konfigurierte Motoren erfordern.
Funktionsprinzip
5 5
Die Software für den erweiterten Kaskadenregler läuft auf
einem einzelnen Frequenzumrichter, auf dem die
Kaskadenregler-Option installiert ist. Er regelt eine Anzahl
von Pumpen, die jeweils von einem Frequenzumrichter
geregelt werden oder über ein Schütz oder einen
Softstarter angeschlossen sind.
Bei zusätzlichen Frequenzumrichtern im System (Follower-
Frequenzumrichter) ist keine weitere
Kaskadenregleroptionskarte erforderlich. Sie arbeiten in
Drehzahlregelung (ohne Rückführung) und erhalten ihren
Drehzahlsollwert vom Master-Frequenzumrichter. Die an
Follower-Frequenzumrichter angeschlossenen Pumpen
werden als Pumpen mit variabler Drehzahl bezeichnet.
Über ein Schütz oder einen Softstarter an das Netz
angeschlossene Pumpen arbeiten als Pumpen mit
konstanter Drehzahl. Jede Pumpe, ob mit variabler oder
konstanter Drehzahl, wird durch ein Relais im Master-
Frequenzumrichter gesteuert. Die Kaskadenregleroptionen
können eine Kombination aus Pumpen mit variabler und
konstanter Drehzahl regeln.
Integriert
®
VLT Extended Cascade
Controller MCO 101
®
VLT Advanced Cascade
Controller MCO 102

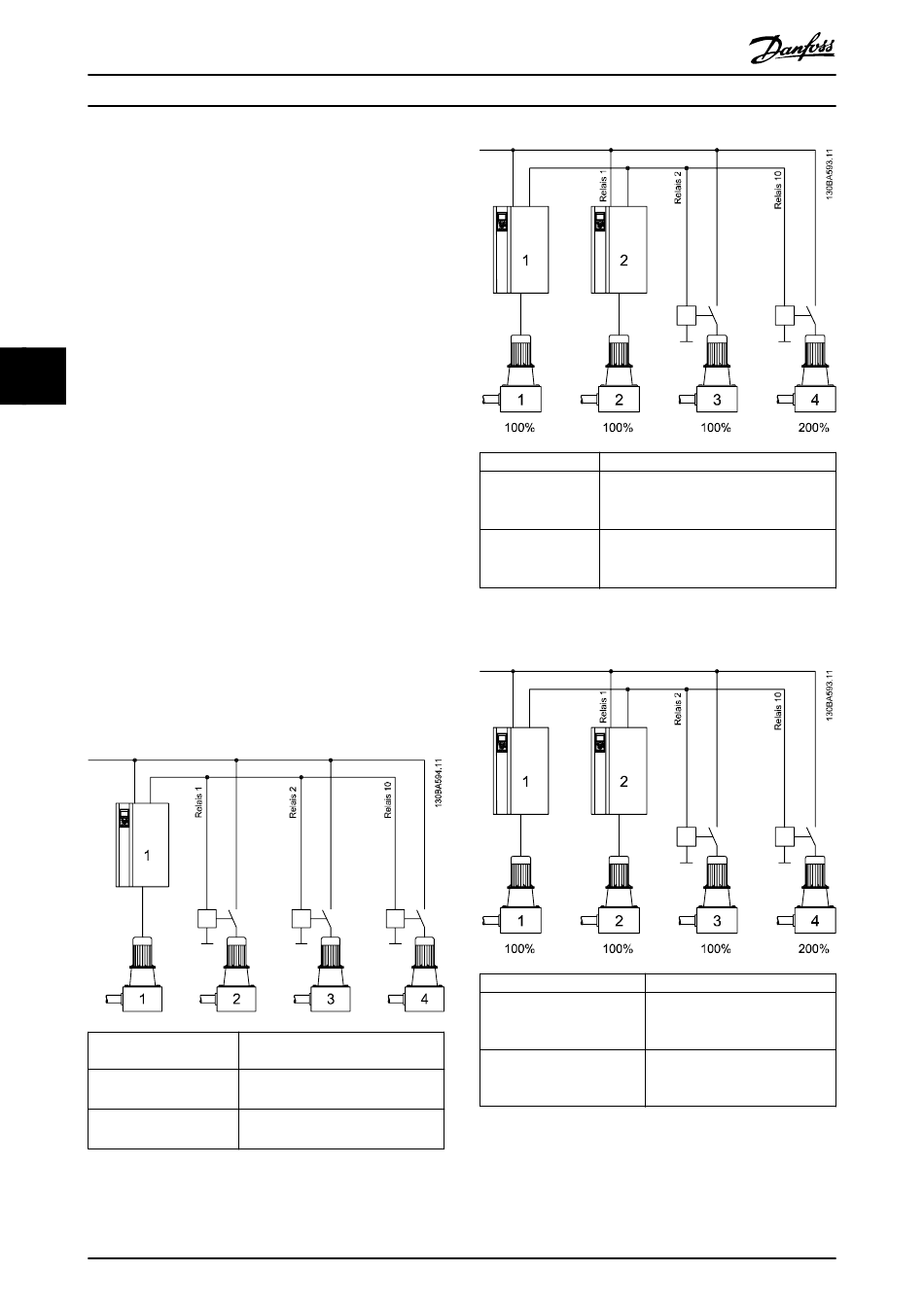

Abbildung 5.7 Anwendungsübersicht
26
®
VLT AQUA Drive FC 202
®
AQUA
1 VSP + 2 FSP
Parametergruppe 25-** Kaskadenregler
1 VSP + 5 FSP
Parametergruppe 25-** Kaskadenregler
1 VSP + 8 FSP
Parametergruppe 25-** Kaskadenregler
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
Integriert –
®
1 bis 6 VSP + 1 bis 5 FSP (Max. 6 Pumpen)
VLT Extended
Parametergruppe 27-** Cascade CTL Option
Cascade Controller
MCO 101
®
1 bis 8 VSP + 1 bis 7 FSP (Max. 8 Pumpen)
VLT Advanced
Parametergruppe 27-** Cascade CTL Option
Cascade Controller
MCO 102
Abbildung 5.8 Anwendungsübersicht
Integriert –
®
6 VSP
VLT Extended Cascade
Parametergruppe 27-** Cascade
Controller MCO 101
CTL Option
®
8 VSP
VLT Advanced Cascade
Parametergruppe 27-** Cascade
Controller MCO 102
CTL Option
Abbildung 5.9 Anwendungsübersicht
VSP = Pumpe mit variabler Drehzahl (direkt an den Frequen-
zumrichter angeschlossen).
MG22B203
