8.10.2 E2h-Klemmenabmessungen
6X
613 (24.1)
1
515 (20.3)
485 (19.1)
200 (7.9)
0 (0.0)
1
Netzklemmen
2
Anschlussklemmen für Bremse oder Rückspeiseeinheit

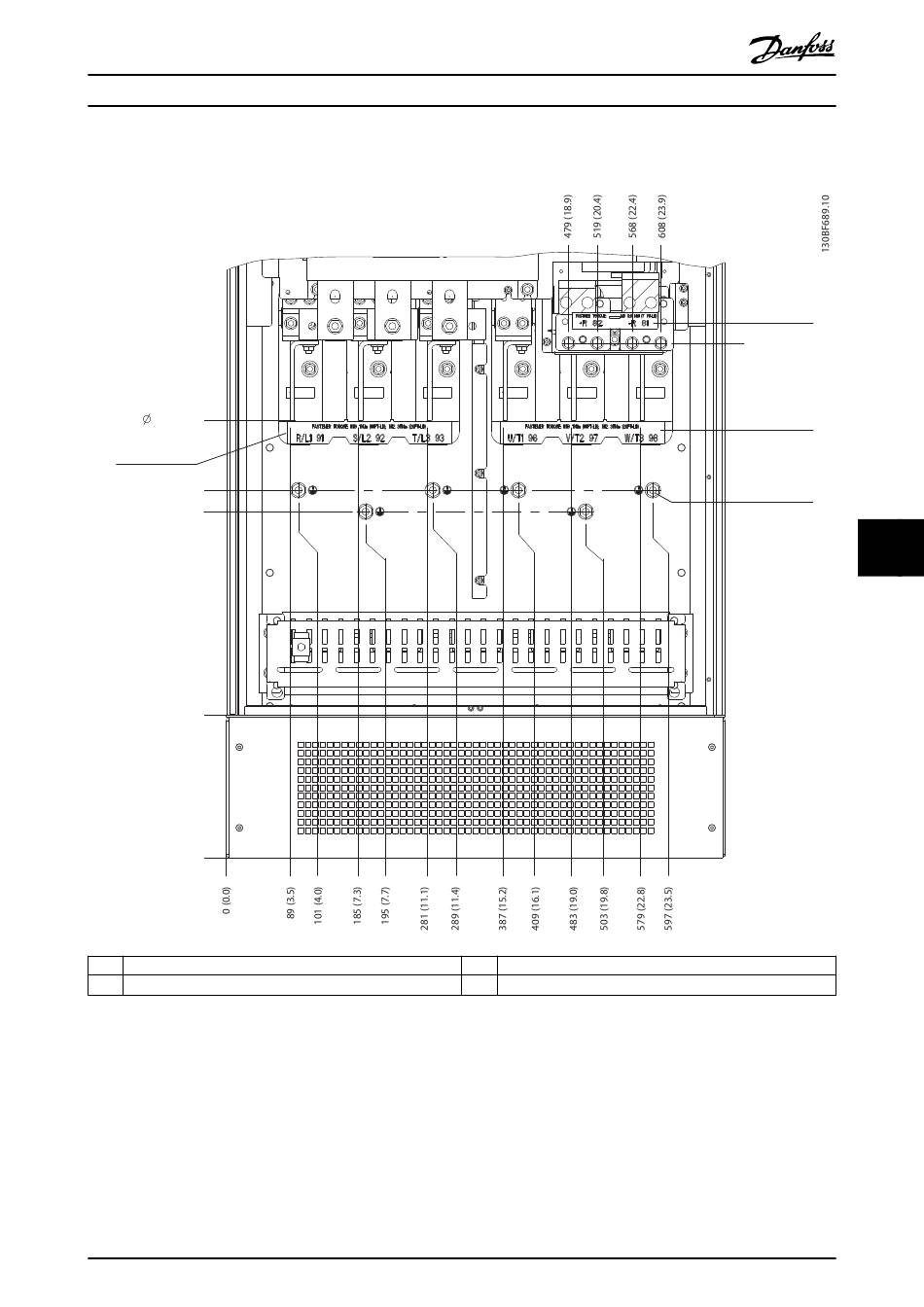

Abbildung 8.80 E2h-Klemmenabmessungen (Frontansicht)
MG22B203
Projektierungshandbuch
3
Motorklemmen
4
Erdungsklemmen, M10-Sechskantmutter
