Produktfunktionen
Rampe bis zum Stopp hinunter, woraufhin die beiden
Relais trennen.
f
max
Freq. Zerstörung
f
min
f
max
Freq. Inszenieren

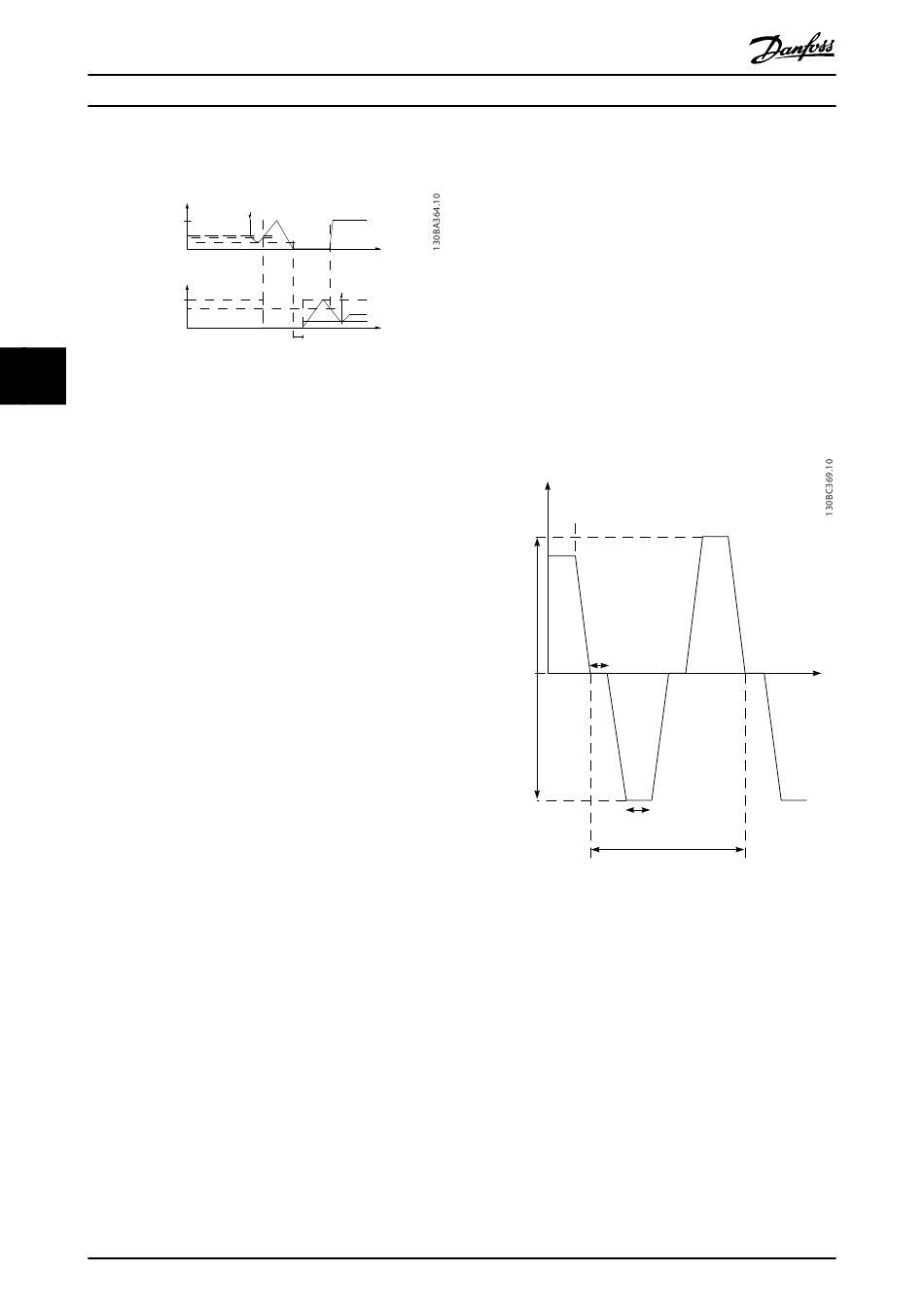

Abbildung 5.11 Führungspumpen-Wechsel
5 5
Nach einer Zeitverzögerung schaltet sich das Relais für die
Pumpe mit konstanter Drehzahl ein und diese Pumpe wird
zur neuen Führungspumpe. Die neue Führungspumpe
fährt auf die maximale Drehzahl hoch und danach über
Rampe ab zur minimalen Drehzahl hinunter. Bei Erreichen
der Zuschaltfrequenz wird dann die vorherige
Führungspumpe am Netz als die neue Pumpe mit
konstanter Drehzahl zugeschaltet.
Ist die Führungspumpe über einen programmierten
Zeitraum mit minimaler Frequenz (f
Führungspumpe nur wenig zum System bei, wenn eine
Pumpe mit konstanter Drehzahl läuft. Bei Ablauf des
programmierten Zeitgeberwerts wird die Führungspumpe
abgeschaltet. Damit wird ein Heißwasserproblem
vermieden.
5.5.1.2 Systemstatus und Betrieb
Wenn die Führungspumpe in den Energiesparmodus
schaltet, wird die Funktion am LCP-Bedienteil angezeigt. Es
ist möglich, die Führungspumpe bei Vorliegen einer
Energiesparmodus-Bedingung zu wechseln.
Bei aktiviertem Kaskadenregler zeigt das LCP den Betriebs-
zustand für jede Pumpe und den Kaskadenregler an.
Angezeigte Informationen:
•
Pumpenstatus, die Anzeige des Status für die
jeder Pumpe zugeordneten Relais. Das Display
zeigt Pumpen, die deaktiviert oder ausgeschaltet
sind, am Frequenzumrichter laufen oder am Netz/
Motorstarter laufen.
•
Kaskadenstatus, die Anzeige des Status für den
Kaskadenregler. Das Display zeigt Folgendes an:
-
-
-
-
-
-
28
VLT
Abwechselnd
Befehl / PID stoppt
Netzbetrieb
Zeit
Contr.
beginnt PID
Netzbetrieb
5s
Zeit
) in Betrieb, trägt die
min
Kaskadenregler ist deaktiviert.
Alle Pumpen sind ausgeschaltet.
Ein Notfall hat zum Stopp aller Pumpen
geführt.
Alle Pumpen in Betrieb.
Pumpen mit konstanter Drehzahl
werden zugeschaltet/abgeschaltet.
Führungspumpen-Wechsel tritt auf.
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
®
AQUA Drive FC 202
•
Abschaltung bei fehlendem Durchfluss stellt
sicher, dass alle Pumpen mit konstanter Drehzahl
einzeln gestoppt werden, bis der Zustand „kein
Durchfluss" nicht mehr zutrifft.
5.6 Rückspülmodus
Der Rückspülfunktion dient der Säuberung der Pumpen-
schaufel von Rückständen in Abwasseranwendungen,
sodass die Pumpe normal arbeitet.
Ein Rückspülereignis wird als Zeitraum definiert, den der
Frequenzumrichter vom Starten bis zum Beenden des
Rückspülvorgangs benötigt. Beim Start eines Rückspül-
vorgangs führt der Frequenzumrichter zunächst eine
Rampe bis zum Stopp aus, anschließend läuft eine
Abschaltverzögerung ab, bevor der erste Zyklus beginnt.
Speed
+/- Derag
Speed:
Par.: 29 -13
Par.: 29 -14
0 Hz / RPM
Abbildung 5.12 Rückspülfunktion
Wenn ein Rückspülmodus von einem gestoppten Zustand
des Frequenzumrichters aus ausgelöst wird, wird die erste
Abschaltverzögerung übersprungen. Das Rückspülereignis
besteht aus mehreren Zyklen. Ein Zyklus besteht aus einem
Puls im Rückwärtslauf, gefolgt von einem Puls im
Vorwärtslauf. Der Rückspülvorgang ist abgeschlossen,
nachdem die angegebene Anzahl von Zyklen beendet
wurden. Genauer gesagt ist der Rückspülvorgang beim
letzten Puls (immer im Vorwärtslauf ) des letzten Zyklus
abgeschlossen, nachdem die Rückspüllaufzeit abgelaufen
ist (der Frequenzumrichter läuft bei Rückspüldrehzahl).
Zwischen den Pulsen wechselt der Frequenzumrichter für
die angegebene Abschaltverzögerungszeit in den Freilauf,
damit sich die Rückstände in der Pumpe absetzen können.
Derag
function
activated
Derag Off Delay:
Par. 29 -15
Deragging Run Time : Par . 29-12
1 Cycle
Number of Cycles : Par . 29 -10
MG22B203
