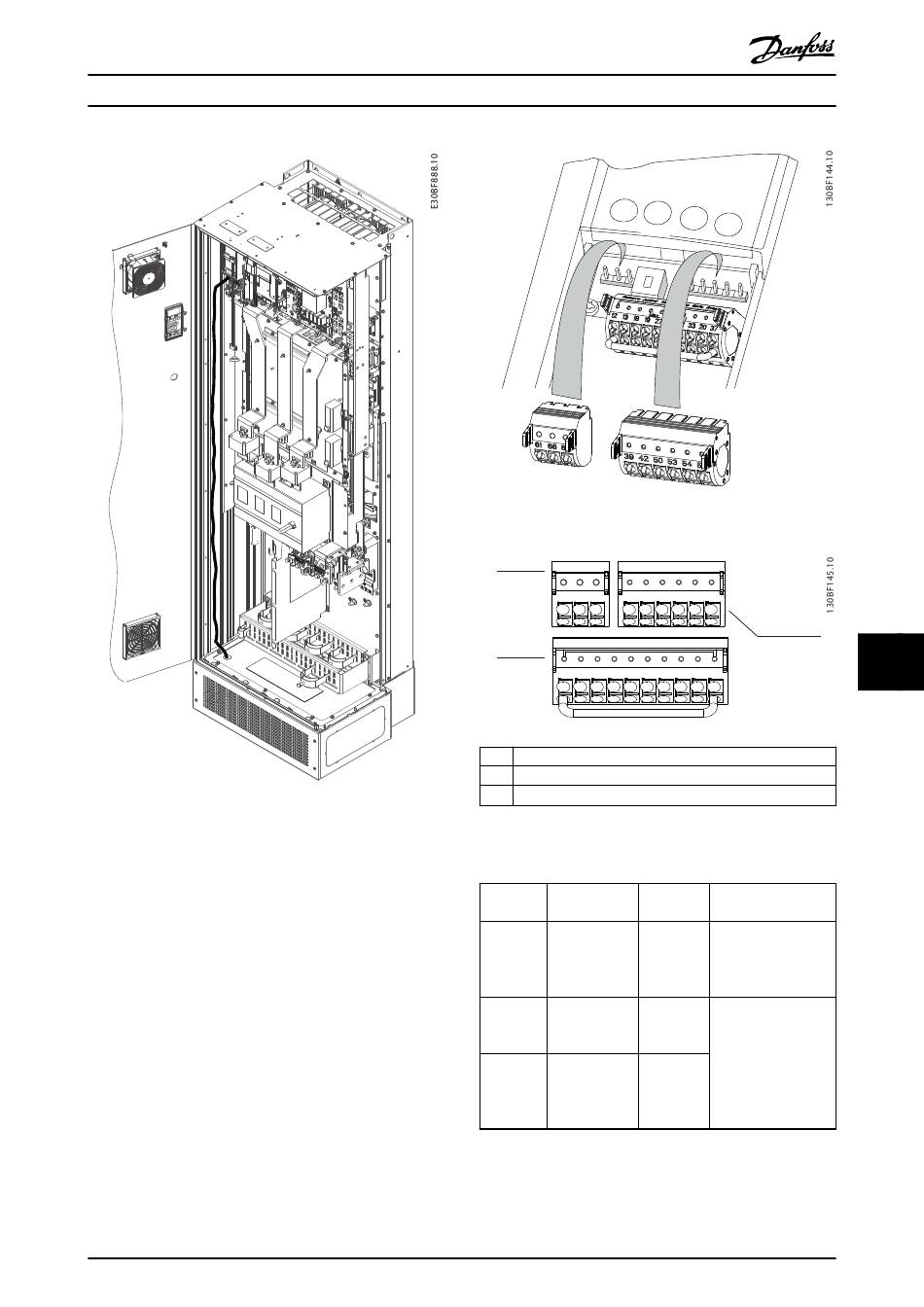

Abbildung 10.5 Steuerkartenverkabelungsweg für E1h.
Identischer Verlegungsweg für die Bauformen E2h und D1h–
D8h.
10.4.2 Steuerklemmen
Abbildung 10.6 zeigt die steckbaren Anschlüsse des
Frequenzumrichters. Die Klemmenfunktionen und
Werkseinstellungen sind in Tabelle 10.5 – Tabelle 10.7
zusammengefasst.
MG22B203
Projektierungshandbuch
Abbildung 10.6 Anordnung der Steuerklemmen
1
2
1 Klemmen für die serielle Kommunikation
2 Digitaleingangs-/ausgangsklemmen
3 Analogeingangs-/ausgangsklemmen
Abbildung 10.7 Klemmennummern der Steckklemmen
Anschluss
61
68 (+)
69 (-)
Tabelle 10.5 Klemmenbeschreibungen – Serielle
Kommunikation
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
61 68 69 39 42 50 53 54 55
12 13 18 19 27 29 32 33 20 37
Parameter Werksein- Beschreibung
stellung
– – Integrierter RC-Filter
zum Anschluss des
Kabelschirms bei
EMV-Problemen.
Parameter- – RS485-Schnittstelle.
gruppe 8-3* Ser. Ein Schalter (BUS
FC-Schnittst. TER.) auf der
Steuerkarte dient zum
Parameter- –
Zuschalten des
gruppe 8-3* Ser.
Busabschlusswi-
FC-Schnittst.
derstands.
3
