Danfoss VLT AQUA Drive FC 202 Projektierungshandbuch Seite 201

Anwendungsbeispiele

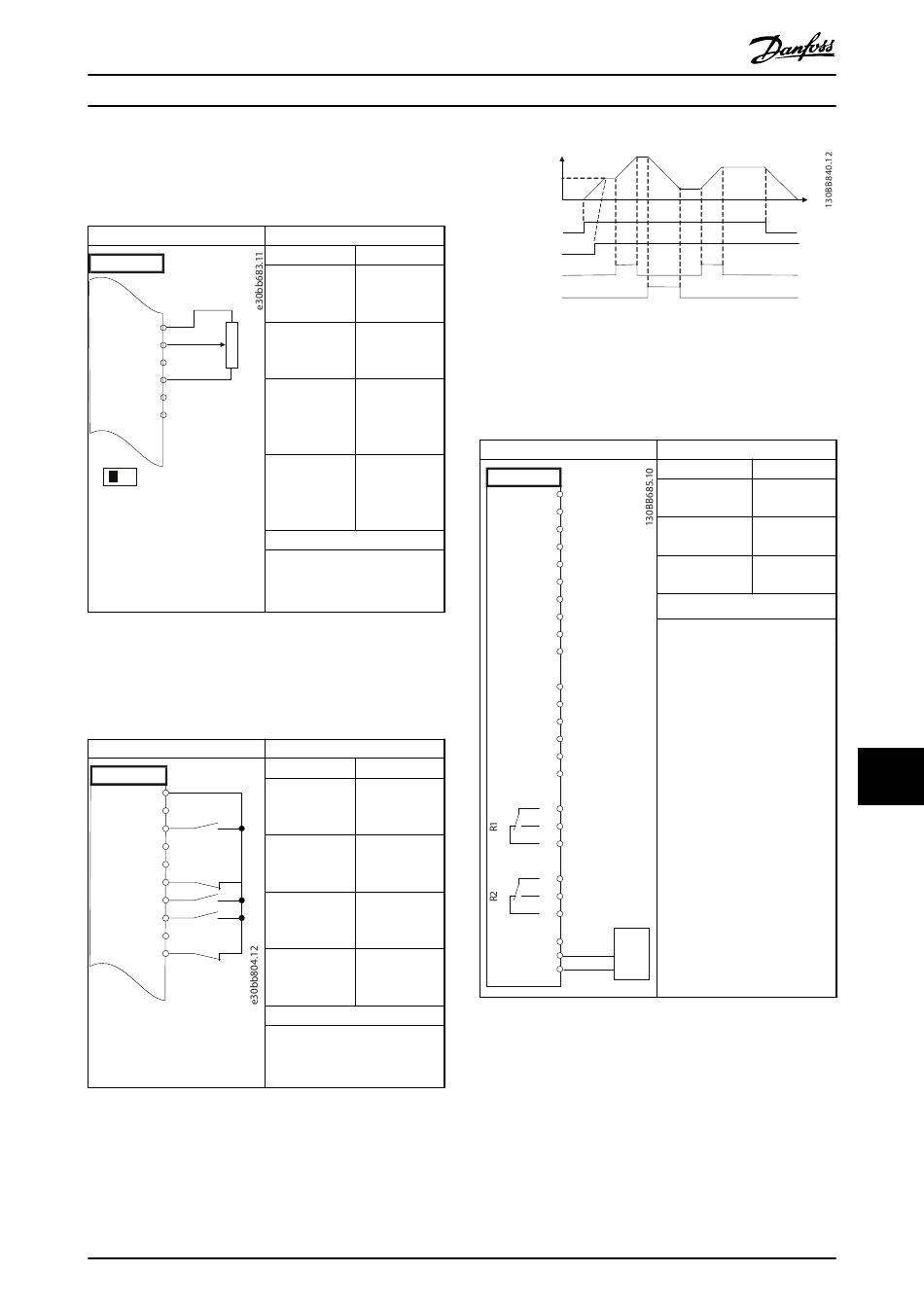

12.5 Anschlußbeispiel für Drehzahlsollwert
unter Verwendung eines manuellen
Potenziometers
FC
+10 V 50
A IN
53 ≈ 5kΩ
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 12.9 Verkabelungskonfigurationen für Drehzahlsollwert
(Unter Verwendung eines manuellen Potenziometers)
12.6 Anschlußbeispiel für Drehzahl auf/
Drehzahl ab
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
Tabelle 12.10 Anschlussbeispiel für Drehzahl auf/Drehzahl ab
MG22B203
Projektierungshandbuch
Parameter
Funktion Einstellung
Parameter 6-10 0,07 V
Terminal 53
Low Voltage
Parameter 6-11 10 V*
Terminal 53
High Voltage
Parameter 6-14 0 U/min
Terminal 53
Low Ref./Feedb.
Value
Parameter 6-15 1500 U/min
Terminal 53
High Ref./Feedb.
Value
*=Werkseinstellung
Hinweise/Anmerkungen:
Parameter
Funktion Einstellung
Parameter 5-10 [8] Start*
Terminal 18
Digital Input
Parameter 5-12 [19] Sollw.
Terminal 27 speich.
Digital Input
Parameter 5-13 [21] Drehzahl
Terminal 29 auf
Digital Input
Parameter 5-14 [22] Drehzahl
Terminal 32 ab
Digital Input
*=Werkseinstellung
Hinweise/Anmerkungen:
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
Speed
Reference
Start (18)
Freeze ref (27)
Speed up (29)
Speed down (32)
Abbildung 12.3 Drehzahl auf/Drehzahl ab
12.7 Anschlußbeispiel für RS485-
Netzwerkverbindung
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
RS-485
06
61
+
68
69
-
Tabelle 12.11 Anschlusskonfigurationen für
RS485-Netzwerkverbindung
Parameter
Funktion Einstellung
Parameter 8-30 FC-Profil*
Protocol
Parameter 8-31 1*
Address
Parameter 8-32 9600*
Baud Rate
*=Werkseinstellung
Hinweise/Anmerkungen:
Wählen Sie in den Parametern
Protokoll, Adresse und
Baudrate.
