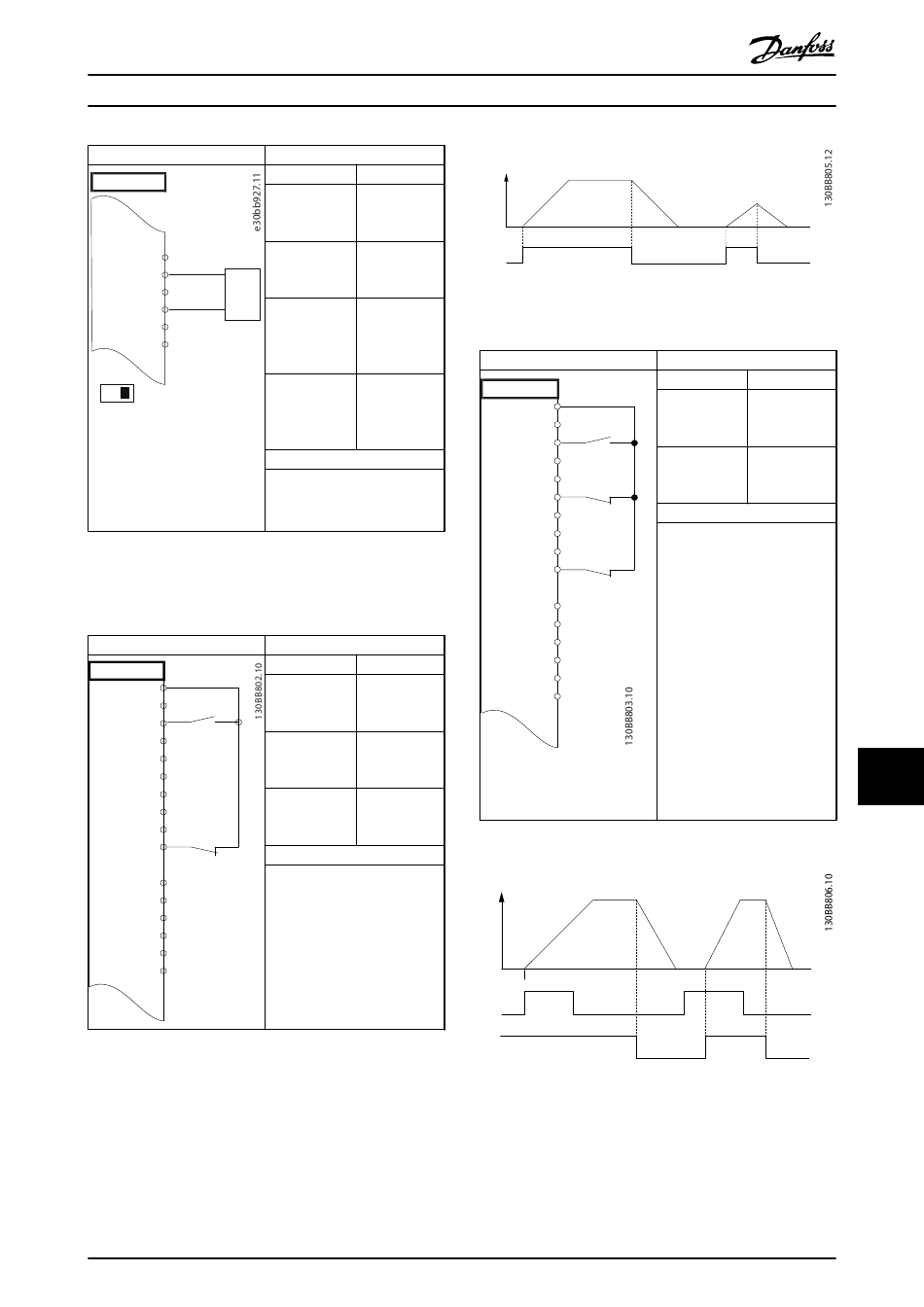

Danfoss VLT AQUA Drive FC 202 Projektierungshandbuch Seite 199

Anwendungsbeispiele
FC
+10 V 50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
4 - 20mA
COM
39
U - I
A53
Tabelle 12.4 Anschlusskonfigurationen für analogen
Drehzahlsollwert (Strom)
12.3 Anschlußbeispiel für Start/Stopp
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 12.5 Verkabelungskonfiguration für Start/Stopp-Befehl
mit Safe Torque Off
MG22B203
Projektierungshandbuch
Parameter
Funktion Einstellung
Parameter 6-12 4 mA*
Terminal 53
Low Current
Parameter 6-13 20 mA*
Terminal 53
High Current
Parameter 6-14 0 U/min
Terminal 53
Low Ref./Feedb.
Value
Parameter 6-15 1500 U/min
Terminal 53
High Ref./Feedb.
Value
*=Werkseinstellung
Hinweise/Anmerkungen:
Parameter
Funktion Einstellung
Parameter 5-10 [8] Start*
Terminal 18
Digital Input
Parameter 5-12 [0] Ohne
Terminal 27 Funktion
Digital Input
Parameter 5-19 [1] Safe Torque
Terminal 37 Off-Alarm
Digital Input
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn Parameter 5-12 Terminal
27 Digital Input auf [0] Ohne
Funktion programmiert ist, wird
keine Drahtbrücke zu Klemme
27 benötigt.
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
Speed
Start/Stop (18)
Abbildung 12.1 Start/Stopp mit Safe Torque Off
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 12.6 Anschlusskonfiguration für Puls-Start/Stopp
Speed
Latched Start (18)
Stop Inverse (27)
Abbildung 12.2 Puls-Start/Stopp invers
Parameter
Funktion Einstellung
Parameter 5-10 [9] Puls-Start
Terminal 18
Digital Input
Parameter 5-12 [6] Stopp
Terminal 27 (invers)
Digital Input
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn Parameter 5-12 Terminal
27 Digital Input auf [0] Ohne
Funktion programmiert ist, wird
keine Drahtbrücke zu Klemme
27 benötigt.
