Leakage current

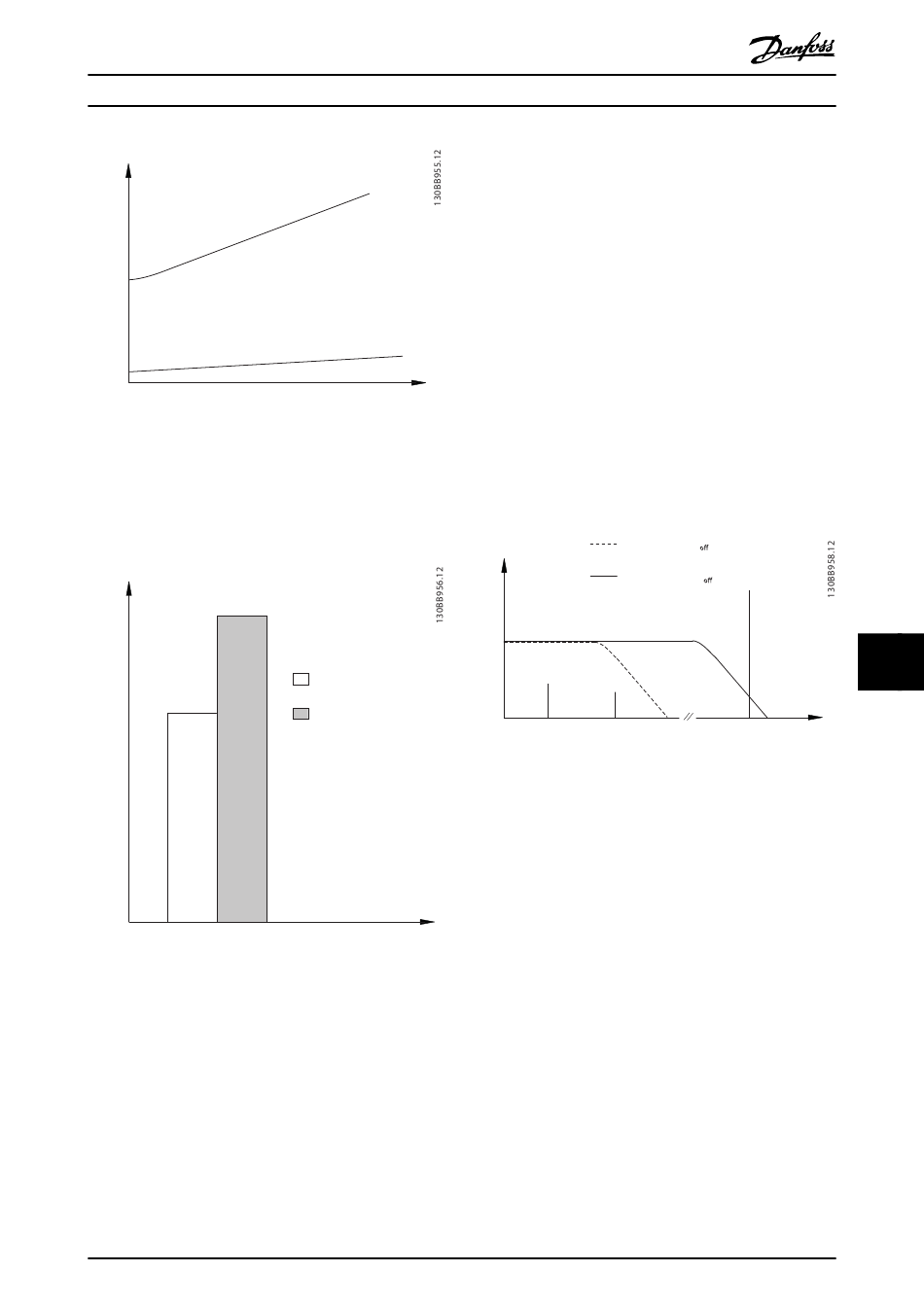

Abbildung 10.12 Einfluss von Motorkabellänge und
Leistungsgröße auf den Ableitstrom. Leistungsgröße a >
Leistungsgröße b.
Der Ableitstrom hängt ebenfalls von der Netzverzerrung
ab.
Leakage current
Abbildung 10.13 Die Netzverzerrung beeinflusst den
Ableitstrom
Zur Übereinstimmung mit EN/IEC 61800-5-1 (Produktnorm
für Elektrische Leistungsantriebssysteme mit einstellbarer
Drehzahl) müssen besondere Anforderungen erfüllt
werden, wenn der Erdableitstrom 3,5 mA übersteigt.
Verstärken Sie die Erdung durch Berücksichtigung der
folgenden Anforderungen zur Schutzerdung:
•
Erdungskabel (Klemme 95) mit einem Querschnitt
von mindestens 10 mm
•
Zwei getrennt verlegte Erdungskabel, die die
vorgeschriebenen Maße einhalten
MG22B203
Projektierungshandbuch
a
b
Motor cable length
THDv=0%
THDv=5%
2
(8 AWG).
Danfoss A/S © 12/2017 Alle Rechte vorbehalten.
Weitere Informationen finden Sie in EN/IEC 61800-5-1 und
EN 50178.
Fehlerstromschutzschalter
Wenn Fehlerstromschutzschalter (RCDs), auch als
Erdschlusstrennschalter bezeichnet, zum Einsatz kommen,
sind die folgenden Anforderungen einzuhalten:
•
Verwenden Sie nur allstromsensitive Fehlerstrom-
schutzschalter (Typ B).
•
Verwenden Sie Fehlerstromschutzschalter mit
Einschaltverzögerung, um Fehler durch transiente
Erdströme zu vermeiden.
•
Bemessen Sie Fehlerstromschutzschalter in Bezug
auf Systemkonfiguration und Umgebungsbedin-
gungen.
Der Ableitstrom enthält mehrere Frequenzen, die ihren
Ursprung in der Netzfrequenz und in der Taktfrequenz
haben. Der Typ der verwendeten Fehlerstromschutzein-
richtung beeinflusst, ob die Taktfrequenz erkannt wird.
RCD with low f
Leakage current
RCD with high f
50 Hz 150 Hz
Mains 3rd harmonics
Abbildung 10.14 Hauptbeitragsfaktoren zum Ableitstrom
Die Menge des von der Fehlerstromschutzeinrichtung
erkannten Ableitstroms hängt von der Trennfrequenz des
Fehlerstromschutzschalters ab.
cut-
cut-
f Frequency
sw
