Außen- und Klemmenabmessung... Projektierungshandbuch
1 2
8 8
M10
M10
15 (0.6) 15 (0.6)
19 (0.8)
18 (0.7)
35 (1.4)
38 (1.5)
1 Netzklemmen 2 Motorklemmen

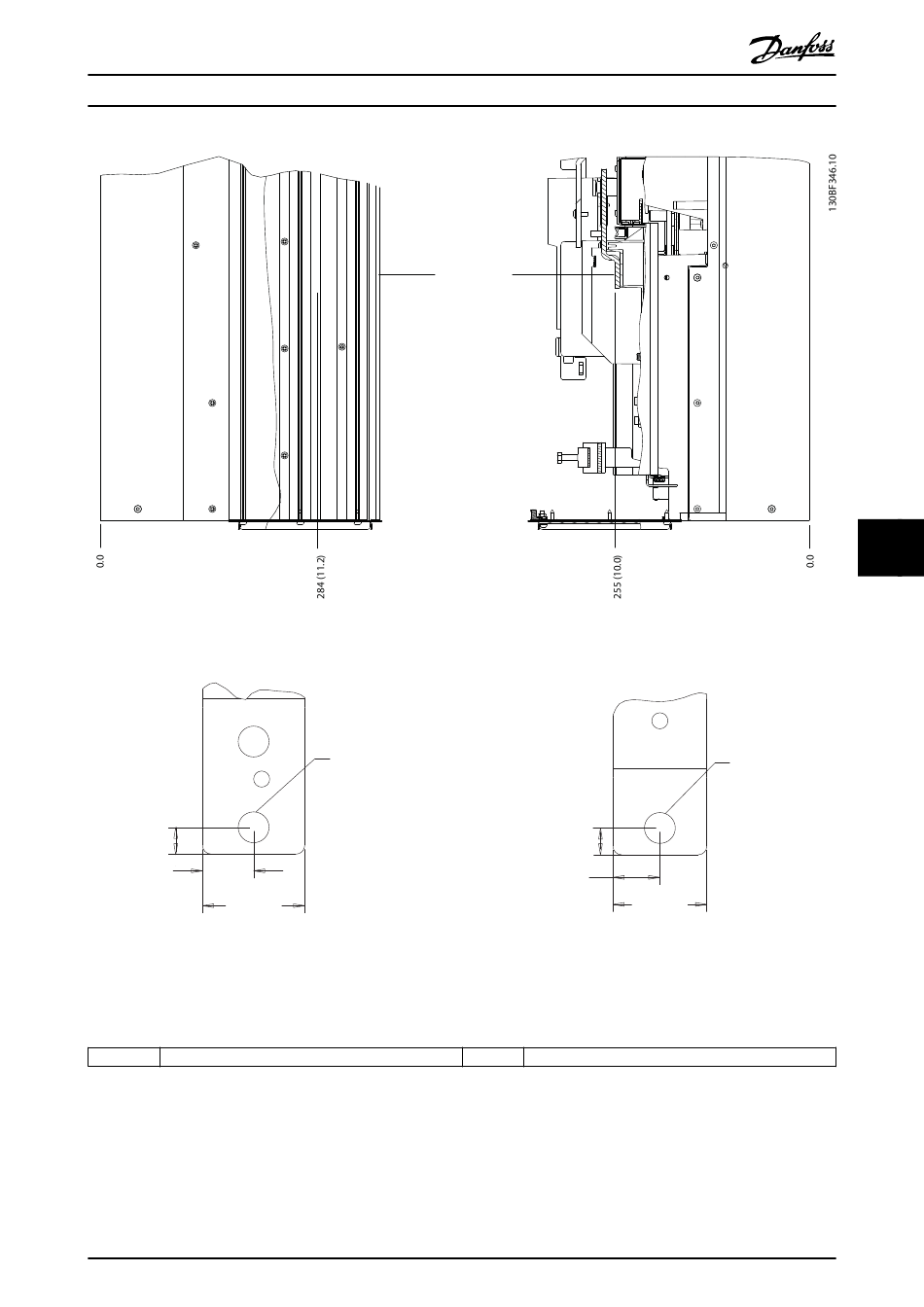

Abbildung 8.14 D2h – Klemmenabmessungen (Seitenansichten)
