Funktionsprinzip, Technische Daten

3.1

Kurzbeschreibung

Das optoNCDT 5500 arbeitet nach dem Prinzip der optischen Triangulation, d. h. ein sichtbarer, modulierter Lichtpunkt
wird auf die Oberfläche des Messobjektes projiziert.
Der diffuse Anteil der Reflexion dieses Lichtpunktes wird von einer Empfängeroptik, die in einem bestimmten Winkel zur
optischen Achse des Laserstrahls angeordnet ist, abstandsabhängig auf einem ortsauflösenden Element (CMOS) abge­
bildet.
Ein Signalprozessor im Sensor berechnet aus dem Ausgangssignal des CMOS-Elements den Abstand des Lichtpunktes
auf dem Messobjekt zum Sensor. Der Abstandswert wird linearisiert und über die Analog- oder die Ethernet/RS422-
Schnittstelle ausgegeben.
e-SMR e-MBA
MBA SMR
MBM MMR
EMR MBE
e-EMR e-MBE

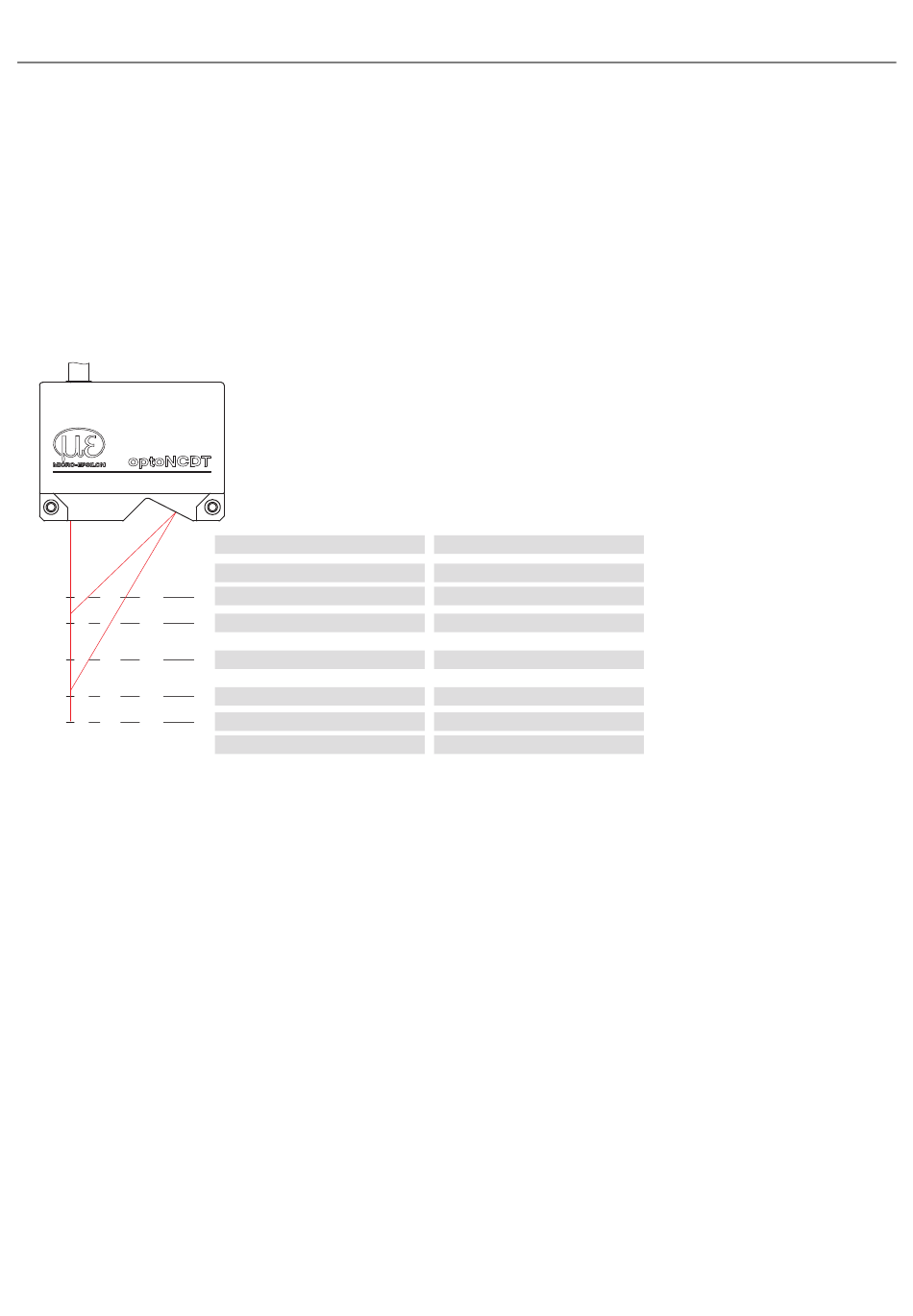

Abb. 3.1: Begriffsdefinition
e-MBA Reserve Messbereichsanfang
MBA Messbereichsanfang
MBM Messbereichsmitte
MBE Messbereichsende
e-MBE Reserve Messbereichsende
Die Digitalwerte gelten für Abstandswerte ohne Nullsetzung bzw. Masterung.
3.2

Advanced Surface Kompensation

Der Sensor ist mit einer intelligenten Oberflächenregelung ausgestattet. Neue Algorithmen erzeugen stabile Messergeb­
nisse auch auf anspruchsvollen Oberflächen mit wechselnden Reflektionen. Darüber hinaus kompensieren die neuen Al­
gorithmen Umgebungslicht bis zu 50.000 Lux. Der Sensor verfügt daher über die höchste Fremdlichtbeständigkeit in sei­
ner Klasse und ist auch in stark beleuchteten Umgebungen einsetzbar.
optoNCDT 5500
Analog value Analogwert
Current Strom Spannung Voltage
3 mA 3 mA 5,2 V / 10,2 V 5.2 V / 10.2 V
4 mA (MBA) 4 mA (MBA) 0 V 0 V
12 mA (MBM) 12 mA (MBM) 2.5 V / 5 V 2,5 V / 5 V
20 mA (MBE) 20 mA (MBE) 5 V / 10 V 5 V / 10 V
3 mA 3 mA 5.2 V / 10.2 V 5,2 V / 10,2 V
Digital value Digitalwert
RS422 RS422 Ethernet Ethernet
262077 262077 0x7FFFFF05 0x7FFFFF05
depends on measuring range abhängig von Messbereich
98232 98232 Millimeter Millimeter
131000 131000 Millimeter Millimeter
163768 163768 Millimeter Millimeter
depends on measuring range abhängig von Messbereich
262078 262078 0x7FFFFF06 0x7FFFFF06
