Multifunktionseingang

Der Multifunktionseingang ermöglicht die Funktionen Triggerung, Nullsetzen/Mastern, Teachen. Die Funktion hängt von der Program-
mierung des Eingangs ab und vom Zeitverhalten des Eingangsignals.
Variante 1 Variante 2 Adernfarbe
+U
B
violett
blau

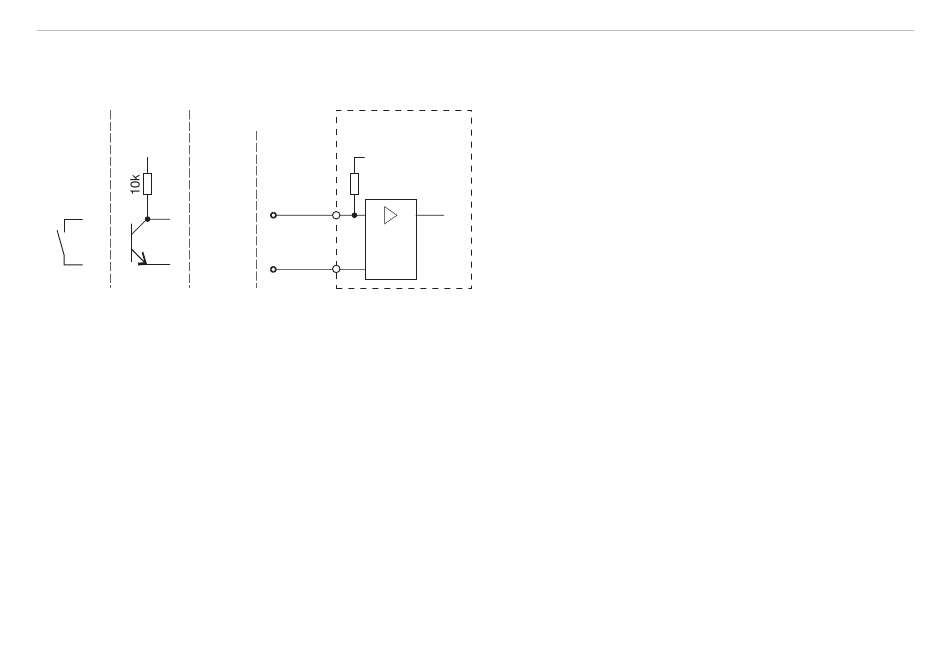

Abb. 16 Prinzipschaltung für den Multifunktionseingang
optoNCDT 1320
ILD1320
+U
H
GND
Eingang ist nicht galvanisch getrennt.
24V-Logik (HTL):
Low-Pegel ≤ 2 V
High-Pegel ≥ 8 V (max 30 V),
Interner Pull-up-Widerstand, ein offener Eingang wird als High
erkannt.
Verbinden Sie den Eingang mit GND, um die Funktion auszu-
lösen.
