Montage
5.4.6

Multifunktionseingang

Der Multifunktionseingang ermöglicht die Funktionen Triggerung, Nullsetzen/Mastern und Teachen. Die Funktion hängt von der Pro-
grammierung des Eingangs ab und vom Zeitverhalten des Eingangssignals. Die Eingänge sind nicht galvanisch getrennt, die maxima-
le Schaltfrequenz beträgt 10 kHz.
Type 1 Type 2 Type 3
1

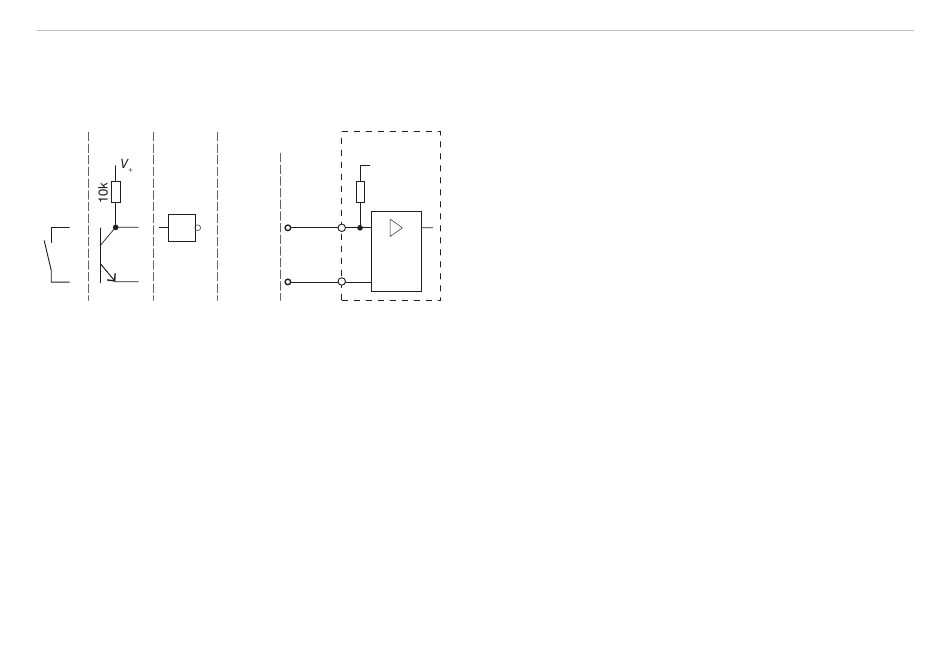

Abb. 18 Prinzipschaltung für die Multifunktionseingänge
optoNCDT 1900
PC1900-x
ILD1900
V
H
13
Violet
GND 14
Blue
24V-Logik (HTL): Low ≤ 3 V; High ≥ 8 V (max 30 V)
5V-Logik (TTL): Low ≤ 0,8 V; High ≥ 2 V
Interner Pull-up-Widerstand, ein offener Eingang wird als High
erkannt.
Verbinden Sie den Eingang mit GND, um die Funktion auszulö-
sen.
