Kabel-/Rohreinführung - Ip21 (Nema 1) Und Ip54 (Nema 12) - Danfoss vlt fc 103 Produkthandbuch

Installation
3.4.3 Kabel-/Rohreinführung – IP21 (NEMA
1) und IP54 (NEMA 12)
Kabel werden über die Bodenplatte an der Unterseite
angeschlossen. Nehmen Sie die Platte ab und planen Sie
3 3 die Platzierung der Kabel- oder Rohrdurchführungen. In
Abbildung 3.29 bis Abbildung 3.33 sind die Kabeleinfüh-
rungspunkte von der Unterseite verschiedener
Frequenzumrichter abgebildet.
HINWEIS
Montieren Sie die Bodenplatte am Frequenzumrichter,
damit die angegebene Schutzart eingehalten wird.
27
[1.0]
1
138
[5.4]
205
[8.1]
1 Netzseite
2 Motorseite

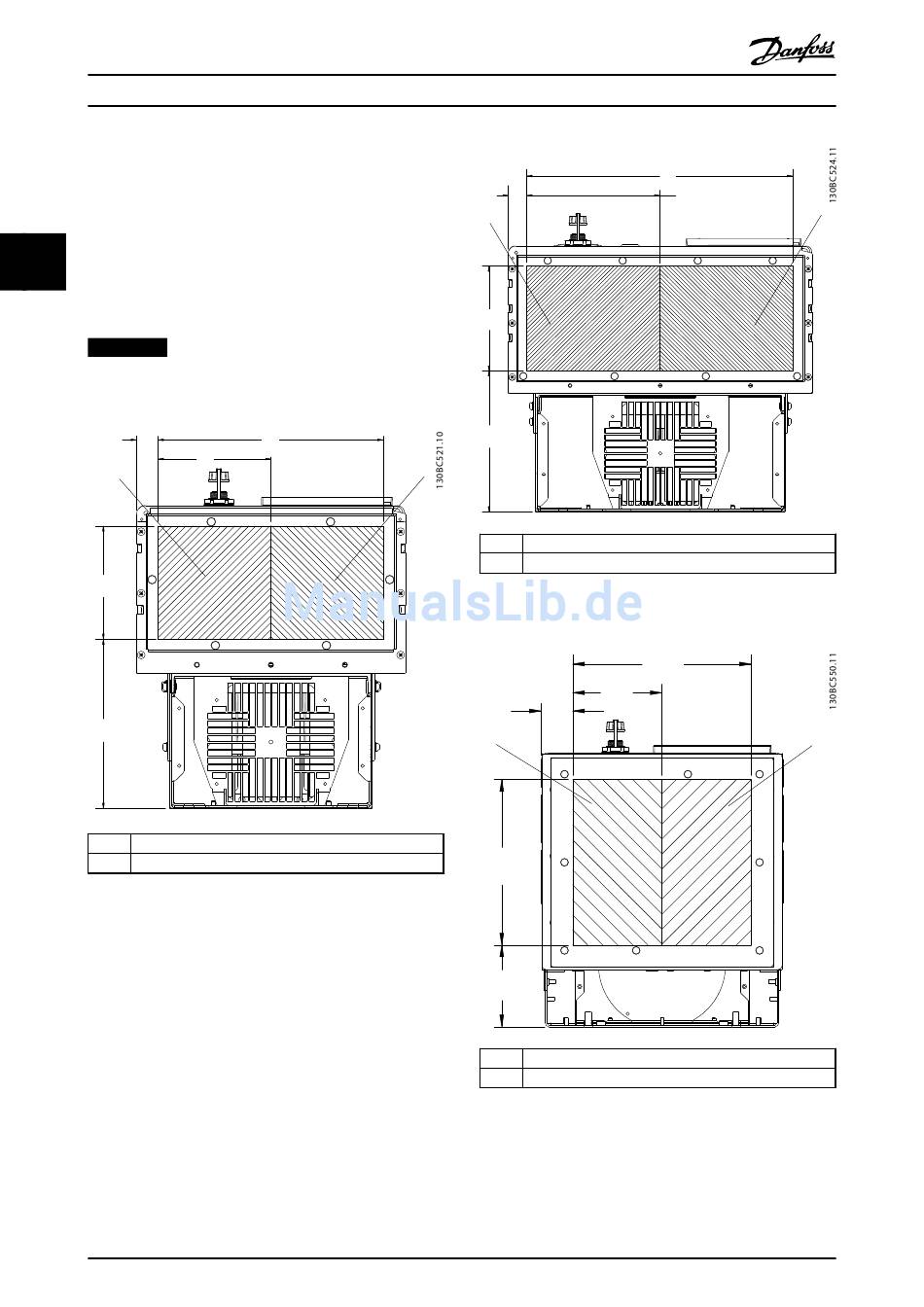

Abbildung 3.29 D1h, Untersicht
30
Produkthandbuch
274
[10.8]
137
[5.4]
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
27
[1.0]
1
145
[5.7]
196
[7.7]
2
1 Netzseite
2 Motorseite
Abbildung 3.30 D2h, Untersicht
43
[1.7]
1
224
[8.8]
111
[4.4]
1 Netzseite
2 Motorseite
Abbildung 3.31 D5h & D6h, Untersicht
369
[14.5]
185
[7.3]
242
[9.5]
121
[4.8]
MG16J203
2
2
