5 Bedienung
40

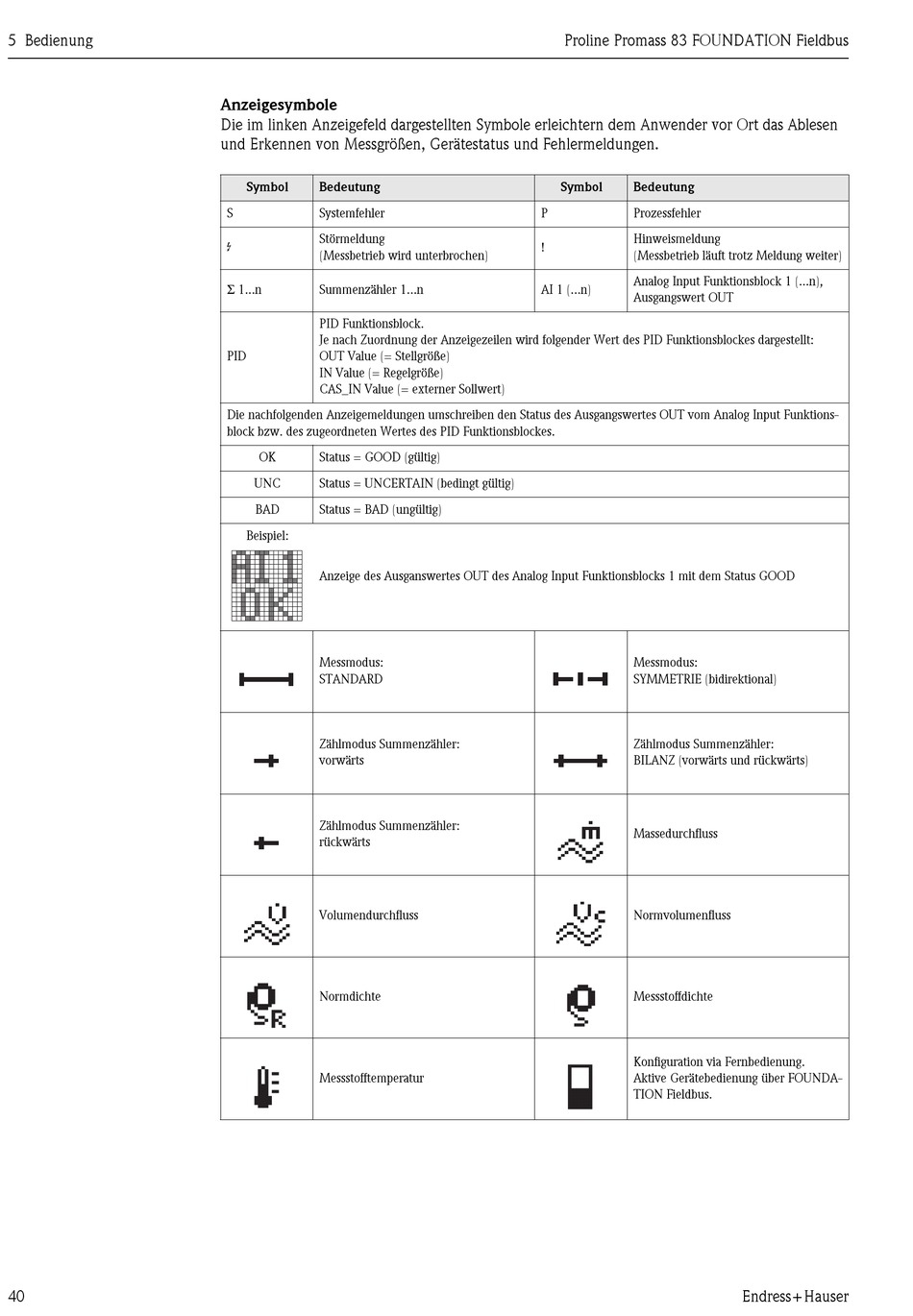

Anzeigesymbole

Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das Ablesen
und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen.
Symbol Bedeutung
S Systemfehler
Störmeldung
$
(Messbetrieb wird unterbrochen)
Σ 1...n
Summenzähler 1...n
PID Funktionsblock.
Je nach Zuordnung der Anzeigezeilen wird folgender Wert des PID Funktionsblockes dargestellt:
PID OUT Value (= Stellgröße)
IN Value (= Regelgröße)
CAS_IN Value (= externer Sollwert)
Die nachfolgenden Anzeigemeldungen umschreiben den Status des Ausgangswertes OUT vom Analog Input Funktions-
block bzw. des zugeordneten Wertes des PID Funktionsblockes.
OK Status = GOOD (gültig)
UNC Status = UNCERTAIN (bedingt gültig)
BAD Status = BAD (ungültig)
Beispiel:
Anzeige des Ausganswertes OUT des Analog Input Funktionsblocks 1 mit dem Status GOOD
Messmodus:
STANDARD
Zählmodus Summenzähler:
vorwärts
Zählmodus Summenzähler:
rückwärts
Volumendurchfluss
y
Normdichte
Messstofftemperatur
Proline Promass 83 FOUNDATION Fieldbus
Symbol Bedeutung
P Prozessfehler
Hinweismeldung
!
(Messbetrieb läuft trotz Meldung weiter)
Analog Input Funktionsblock 1 (...n),
AI 1 (...n)
Ausgangswert OUT
Messmodus:
SYMMETRIE (bidirektional)
Zählmodus Summenzähler:
BILANZ (vorwärts und rückwärts)
Massedurchfluss
y
y
Normvolumenfluss
Messstoffdichte
Konfiguration via Fernbedienung.
Aktive Gerätebedienung über FOUNDA-
TION Fieldbus.
