5 Bedienung
70

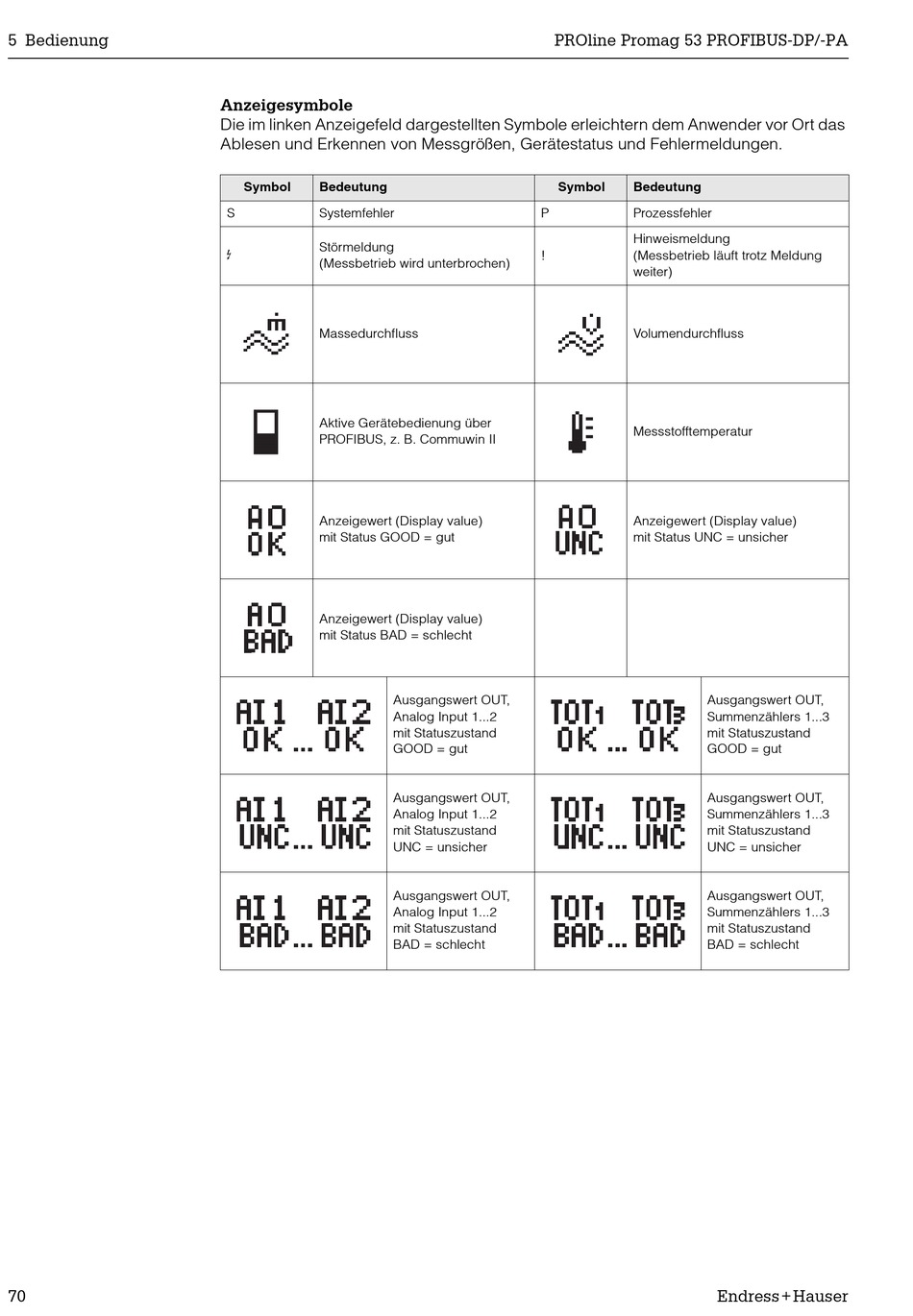

Anzeigesymbole
Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das
Ablesen und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen.
Symbol
Bedeutung
S
Systemfehler
Störmeldung
$
(Messbetrieb wird unterbrochen)
y
Massedurchfluss
y
Aktive Gerätebedienung über
PROFIBUS, z. B. Commuwin II
Anzeigewert (Display value)
mit Status GOOD = gut
Anzeigewert (Display value)
mit Status BAD = schlecht
PROline Promag 53 PROFIBUS-DP/-PA
Symbol
P
!
Ausgangswert OUT,
Analog Input 1...2
mit Statuszustand
GOOD = gut
Ausgangswert OUT,
Analog Input 1...2
mit Statuszustand
UNC = unsicher
Ausgangswert OUT,
Analog Input 1...2
mit Statuszustand
BAD = schlecht
Bedeutung
Prozessfehler
Hinweismeldung
(Messbetrieb läuft trotz Meldung
weiter)
Volumendurchfluss
y
Messstofftemperatur
Anzeigewert (Display value)
mit Status UNC = unsicher
Ausgangswert OUT,
Summenzählers 1...3
mit Statuszustand
GOOD = gut
Ausgangswert OUT,
Summenzählers 1...3
mit Statuszustand
UNC = unsicher
Ausgangswert OUT,
Summenzählers 1...3
mit Statuszustand
BAD = schlecht
Endress+Hauser
