5 Bedienung
!
50

Anzeigedarstellung (Betriebsmodus)

Das Anzeigefeld besteht aus insgesamt drei Zeilen, auf denen Messwerte und/oder
Statusgrößen (Durchflussrichtung, Bargraph, usw.) angezeigt werden. Der Anwender
hat die Möglichkeit, die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen
beliebig zu ändern und nach seinen Bedürfnissen anzupassen ( o siehe Handbuch
"Beschreibung Gerätefunktionen").
Multiplexbetrieb:
Jeder Zeile können max. zwei verschiedene Anzeigegrößen zugeordnet werden.
Diese erscheinen auf der Anzeige wechselweise alle 10 Sekunden.
Fehlermeldungen:
Anzeige und Darstellung von System-/Prozessfehler sind ausführlich auf Seite 54 ff.
beschrieben.
Σ

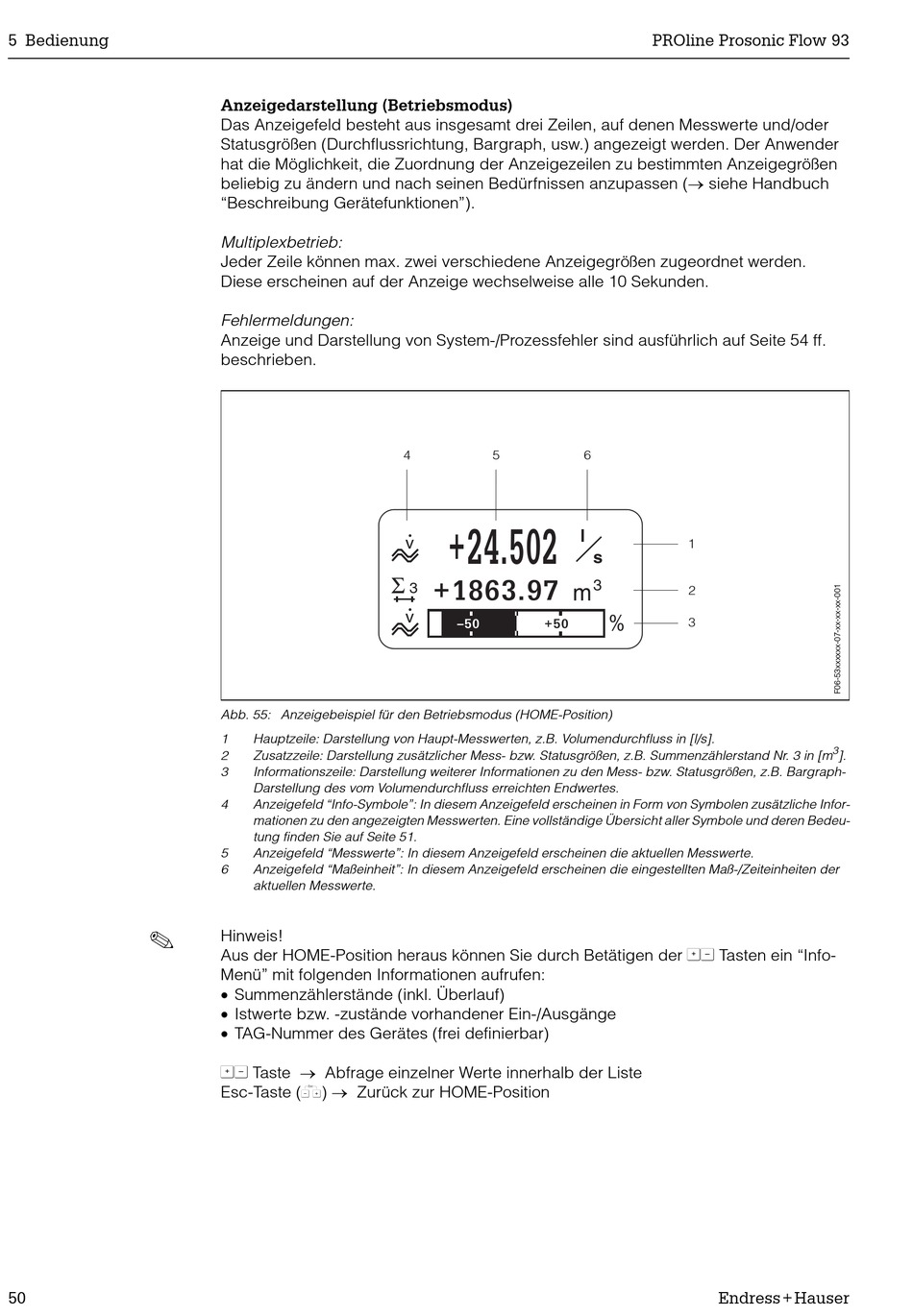

Abb. 55: Anzeigebeispiel für den Betriebsmodus (HOME-Position)
1 Hauptzeile: Darstellung von Haupt-Messwerten, z.B. Volumendurchfluss in [l/s].
2 Zusatzzeile: Darstellung zusätzlicher Mess- bzw. Statusgrößen, z.B. Summenzählerstand Nr. 3 in [m
3 Informationszeile: Darstellung weiterer Informationen zu den Mess- bzw. Statusgrößen, z.B. Bargraph-
Darstellung des vom Volumendurchfluss erreichten Endwertes.
4 Anzeigefeld "Info-Symbole": In diesem Anzeigefeld erscheinen in Form von Symbolen zusätzliche Infor-
mationen zu den angezeigten Messwerten. Eine vollständige Übersicht aller Symbole und deren Bedeu-
tung finden Sie auf Seite 51.
5 Anzeigefeld "Messwerte": In diesem Anzeigefeld erscheinen die aktuellen Messwerte.
6 Anzeigefeld "Maßeinheit": In diesem Anzeigefeld erscheinen die eingestellten Maß-/Zeiteinheiten der
aktuellen Messwerte.
Hinweis!
Aus der HOME-Position heraus können Sie durch Betätigen der OS Tasten ein "Info-
Menü" mit folgenden Informationen aufrufen:
x Summenzählerstände (inkl. Überlauf)
x Istwerte bzw. -zustände vorhandener Ein-/Ausgänge
x TAG-Nummer des Gerätes (frei definierbar)
OS Taste o Abfrage einzelner Werte innerhalb der Liste
Esc-Taste (X) o Zurück zur HOME-Position
4 5
+24.502
v
+1863.97
3
m
v
–50 +50
PROline Prosonic Flow 93
6
l
1
s
3
2
%
3
