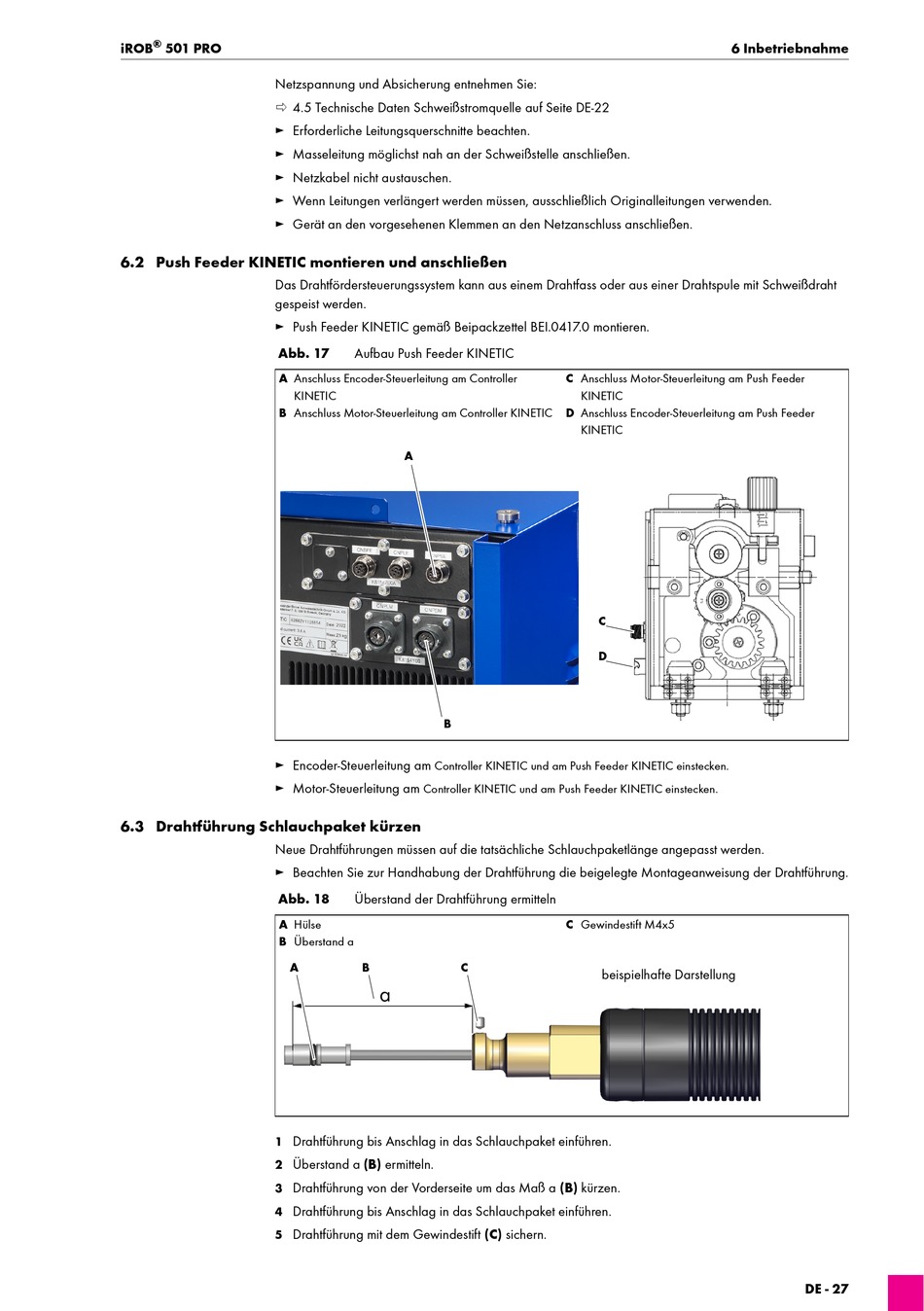

iROB
501 PRO
Netzspannung und Absicherung entnehmen Sie:
4.5 Technische Daten Schweißstromquelle auf Seite DE-22
► Erforderliche Leitungsquerschnitte beachten.
► Masseleitung möglichst nah an der Schweißstelle anschließen.
► Netzkabel nicht austauschen.
► Wenn Leitungen verlängert werden müssen, ausschließlich Originalleitungen verwenden.
► Gerät an den vorgesehenen Klemmen an den Netzanschluss anschließen.
6.2 Push Feeder KINETIC montieren und anschließen
Das Drahtfördersteuerungssystem kann aus einem Drahtfass oder aus einer Drahtspule mit Schweißdraht
gespeist werden.
► Push Feeder KINETIC gemäß Beipackzettel BEI.0417.0 montieren.
Abb. 17
A Anschluss Encoder-Steuerleitung am Controller
KINETIC
B Anschluss Motor-Steuerleitung am Controller KINETIC
► Encoder-Steuerleitung am
► Motor-Steuerleitung am
6.3 Drahtführung Schlauchpaket kürzen
Neue Drahtführungen müssen auf die tatsächliche Schlauchpaketlänge angepasst werden.
► Beachten Sie zur Handhabung der Drahtführung die beigelegte Montageanweisung der Drahtführung.
Abb. 18
A Hülse
B Überstand a
A
Drahtführung bis Anschlag in das Schlauchpaket einführen.
1
Überstand a (B) ermitteln.
2
Drahtführung von der Vorderseite um das Maß a (B) kürzen.
3
Drahtführung bis Anschlag in das Schlauchpaket einführen.
4
Drahtführung mit dem Gewindestift (C) sichern.
5
Aufbau Push Feeder KINETIC
A
B
Controller KINETIC und am Push Feeder KINETIC einstecken.
Controller KINETIC und am Push Feeder KINETIC einstecken.
Überstand der Drahtführung ermitteln
B
C
a
6 Inbetriebnahme
C Anschluss Motor-Steuerleitung am Push Feeder
KINETIC
D Anschluss Encoder-Steuerleitung am Push Feeder
KINETIC
C
D
C Gewindestift M4x5
beispielhafte Darstellung
DE - 27
