iROB
501 PRO
7.1 Schweißdraht einfädeln
Verletzungsgefahr durch spitzen Schweißdraht
Wenn der spitze Schweißdraht aus der Drahtförderung fährt, können schwere Stichverletzungen die
Folge sein.
► Blicken Sie nicht direkt in die Öffnung des Führungsadapter um die Drahtförderung zu überprüfen.
► Halten Sie ihr Gesicht und Ihre Augen beim Einführen des Schweißdrahts in sicherem Abstand zur
► Sicherstellen, dass alle Drahtförder- und Andruckrollen sowie die Koaxialleitung passend für das
Drahtmaterial und den Drahtdurchmesser montiert sind.
Optionale Drahtführungen für z.b. Aluminiumdrahtwerkstoffe den Bestellunterlagen entnehmen.

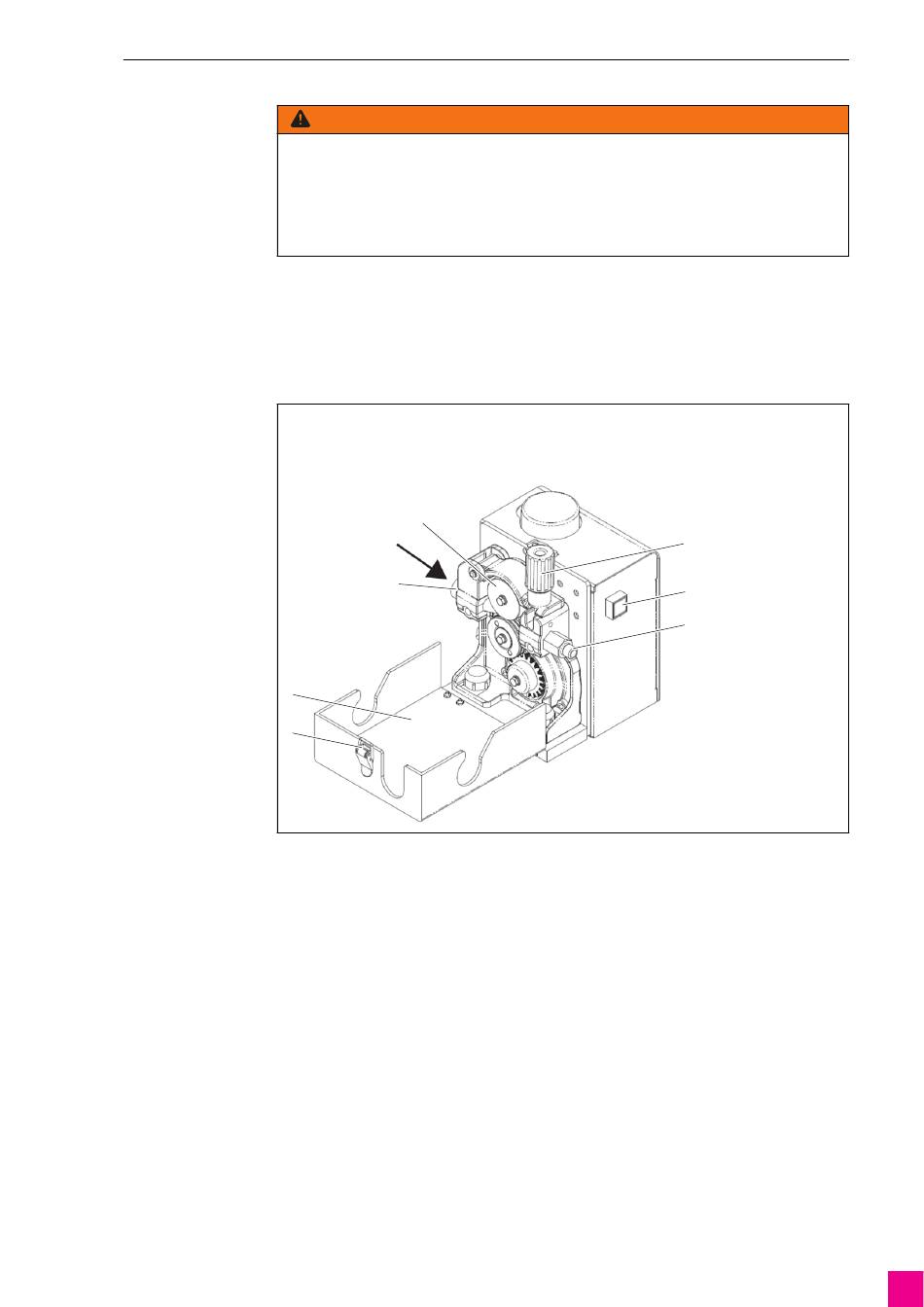

Push Feeder KINETIC
Abb. 32
A Andruckrolle
B Druckhebel
C Taster Drahteinfädeln
D Führungsadapter
F
E
Vor dem Einfädeln des Schweißdrahtes Grate an der Drahtspitze entfernen.
1
Schnappverschluss des Push Feeder KINETIC (E) lösen und Abdeckung (F) öffnen.
2
Druckhebel (B) nach unten drücken und Andruckrolle (A) nach oben schwenken.
3
Schweißdraht in Drahteinlassführung (G) zum Führungsadapter (D) einführen.
4
Andruckrolle (A) und Druckhebel (B) wieder in ursprüngliche Position bringen.
5
Schweißdraht durch Drücken der Taste Drahteinfädeln (C) fördern.
6
WARNUNG
Drahtführung.
Schweißdraht einfädeln
A
G
E Schnappverschluss
F Abdeckung
G Drahteinlassführung
B
C
D
7 Betrieb
DE - 37
