iROB 501 PRO

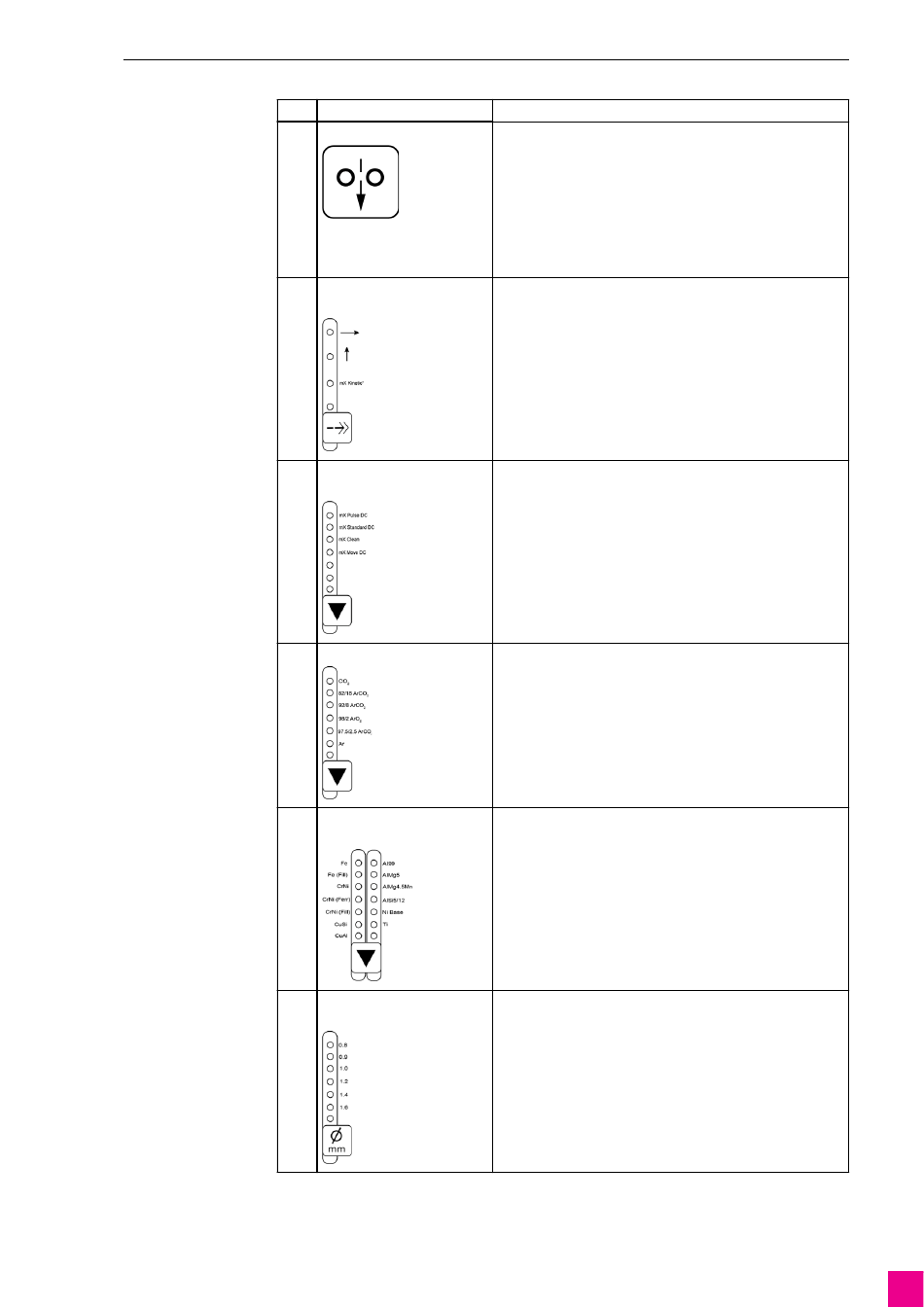

Tab. 1
Pos. Bezeichnung
I
J
K
L
M
N
Bedienelemente
Taste <Drahtvorschub>
Auswahltaste
<Schweißgeschwindigkeit>
Auswahltaste
<Schweißverfahren>
Auswahltaste <Schutzgasart>
Auswahltaste
<Schweißdrahtmaterial>
Auswahltaste
<Schweißdrahtdurchmesser>
Funktion
Fördert den Schweißdraht.
Wenn die Taste gedrückt wird, leuchtet die LED und der
Schweißdraht wird gefördert. Die Drahtvorschubgeschwindigkeit
kann über den Drehknopf <Parametereinstellung> angepasst
werden. Wenn eine analoge Fernbedienung angeschlossen ist,
kann die Drahtvorschubgeschwindigkeit über die
Stromeinstellung auf der analogen Fernbedienung angepasst
werden.
Gewünschte Schweißgeschwindigkeit auswählen.
Die Auswahlmöglichkeit ist abhängig von den installierten
Optionen.
Die LED der angewählten Schweißgeschwindigkeit leuchtet.
Einige Kombinationen aus Schweißdrahtdurchmesser,
Schweißdrahtmaterial, Schutzgasarten und Schweißverfahren
sind nicht sinnvoll. Wird eine unzulässige Kombination gewählt,
blinkt die LED.
Gewünschtes Schweißverfahren auswählen.
Die Auswahlmöglichkeit ist abhängig von den installierten
Optionen.
Die LED des angewählten Schweißverfahrens leuchtet auf.
Einige Kombinationen aus Schweißdrahtdurchmesser,
Schweißdrahtmaterial, Schweißgeschwindigkeit und
Schutzgasarten sind nicht sinnvoll. Wird eine unzulässige
Kombination gewählt, blinkt die LED.
Gewünschte Schutzgasart auswählen.
Die Auswahlmöglichkeit ist abhängig von den installierten
Optionen.
Die LED der angewählten Schutzgasart leuchtet. Einige
Kombinationen aus Schweißdrahtdurchmesser,
Schweißdrahtmaterial, Schweißgeschwindigkeit und
Schweißverfahren sind nicht sinnvoll. Wird eine unzulässige
Kombination gewählt, blinkt die LED.
Gewünschtes Schweißdrahtmaterial auswählen.
Die Auswahlmöglichkeit ist abhängig von den installierten
Optionen.
Die LED des angewählten Schweißdrahtmaterials leuchtet. Einige
Kombinationen aus Schweißdrahtdurchmesser,
Schweißgeschwindigkeit, Schutzgasart und Schweißverfahren
sind nicht sinnvoll. Wird eine unzulässige Kombination gewählt,
blinkt die LED.
Gewünschten Schweißdrahtdurchmesser auswählen.
Die Auswahlmöglichkeit ist abhängig von den installierten
Optionen.
Die LED des angewählten Schweißdrahtdurchmessers leuchtet.
Einige Kombinationen aus Schweißdrahtmaterial,
Schweißgeschwindigkeit, Schutzgasart und Schweißverfahren
sind nicht sinnvoll. Wird eine unzulässige Kombination gewählt,
blinkt die LED.
