9.6 Wartungsarbeiten am Wire buffer KINETIC

9.6.1 Drahtführung wechseln

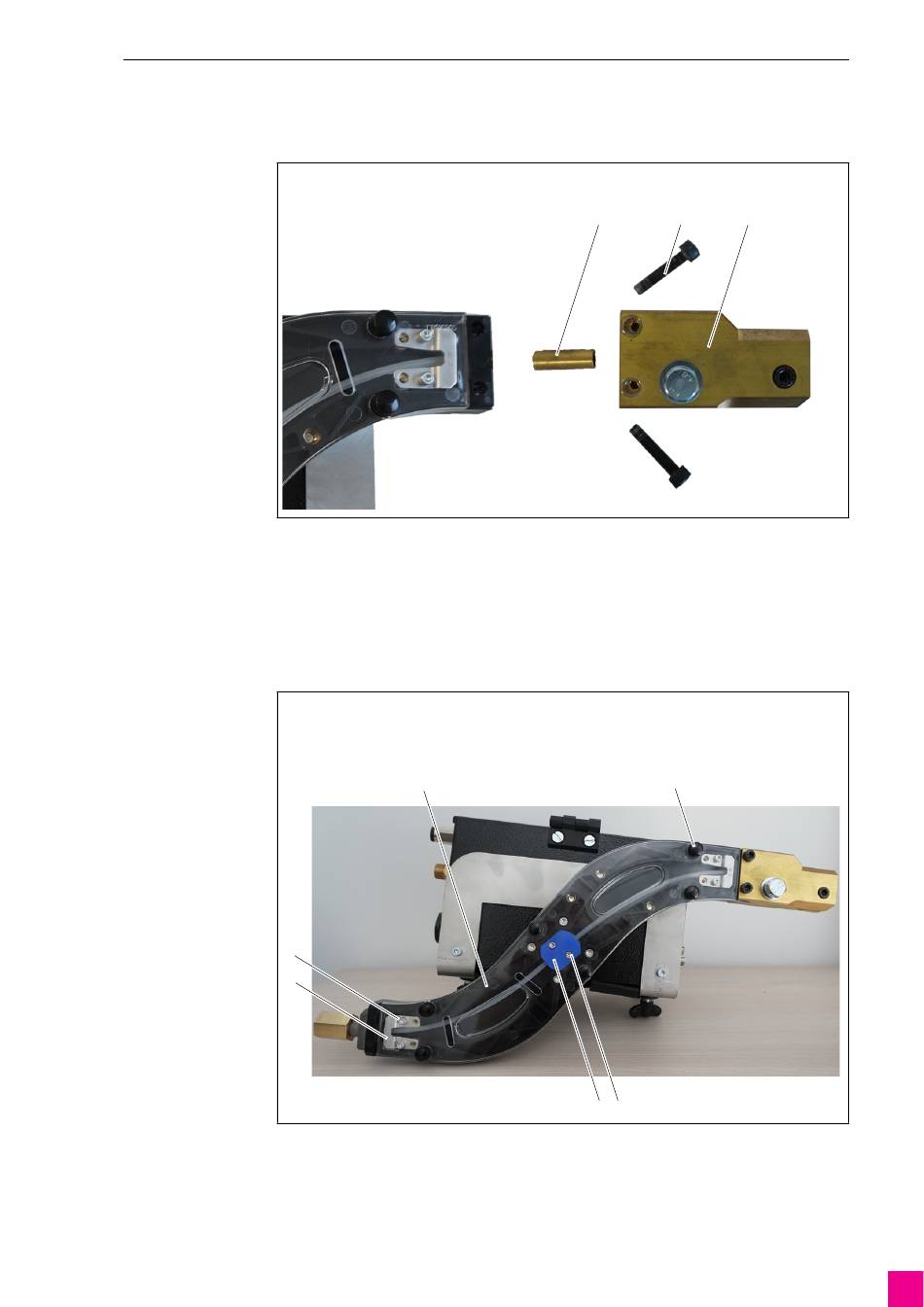

Abb. 49
A Drahtführung
B 2x Innensechskantschraube (M5x25)
Innensechskantschrauben (B) lösen.
1
Stromanschluss (C) vom Wire buffer KINETIC abziehen.
2
Drahtführung (A) wechseln.
3
Stromanschluss (C) mit einem Anzugsmoment von 6,2 Nm wieder befestigen.
4
9.6.2 Drahtführung und Führungsrollen im Wire buffer KINETIC wechseln
Abb. 50
A Abdeckung
B 6x Rändelschraube
C 2x Innensechskantschraube (M3x12)
D Drahtführungsklemme
F
E
Rändelschraube (6x) (B) lösen und Abdeckung (A) entfernen.
1
Innensechskantschraube (2x) (C) lösen und oberes Teil der Drahtführungsklemme (D) entfernen.
2
Innensechskantschraube mit Schraubensicherungsring (4x) (F) lösen und Führungsrollenabdeckung
3
(2x) (E) entfernen.
Drahtführung wechseln
Abdeckungen entfernen
A
9 Wartung und Reinigung
C Stromanschluss
A B
E 2x Führungsrollenabdeckung
F 4x Innensechskantschraube mit
Schraubensicherungsring
B
D C
C
