4.3 Aufbau und Funktion Drahtvorschübe
Push Feeder KINETIC
Abb. 11
A Schnappverschluss
B Druckhebel
C Taste Drahteinfädeln
D Motor
E Andruckrolle
F Führungsadapter
K
J
I
Der Push Feeder KINETIC ist Bestandteil des Drahtvorschubsystems. Der Push Feeder KINETIC hat einen 2-
Rollen-Antrieb und dient ausschließlich der Drahtförderung. Der 2-Rollen-Antrieb fördert den Schweißdraht
in einer konstanten Drahtgeschwindigkeit. Die Geschwindigkeit wird durch die Drahtvorschubsteuerung
Controller KINETIC geregelt.

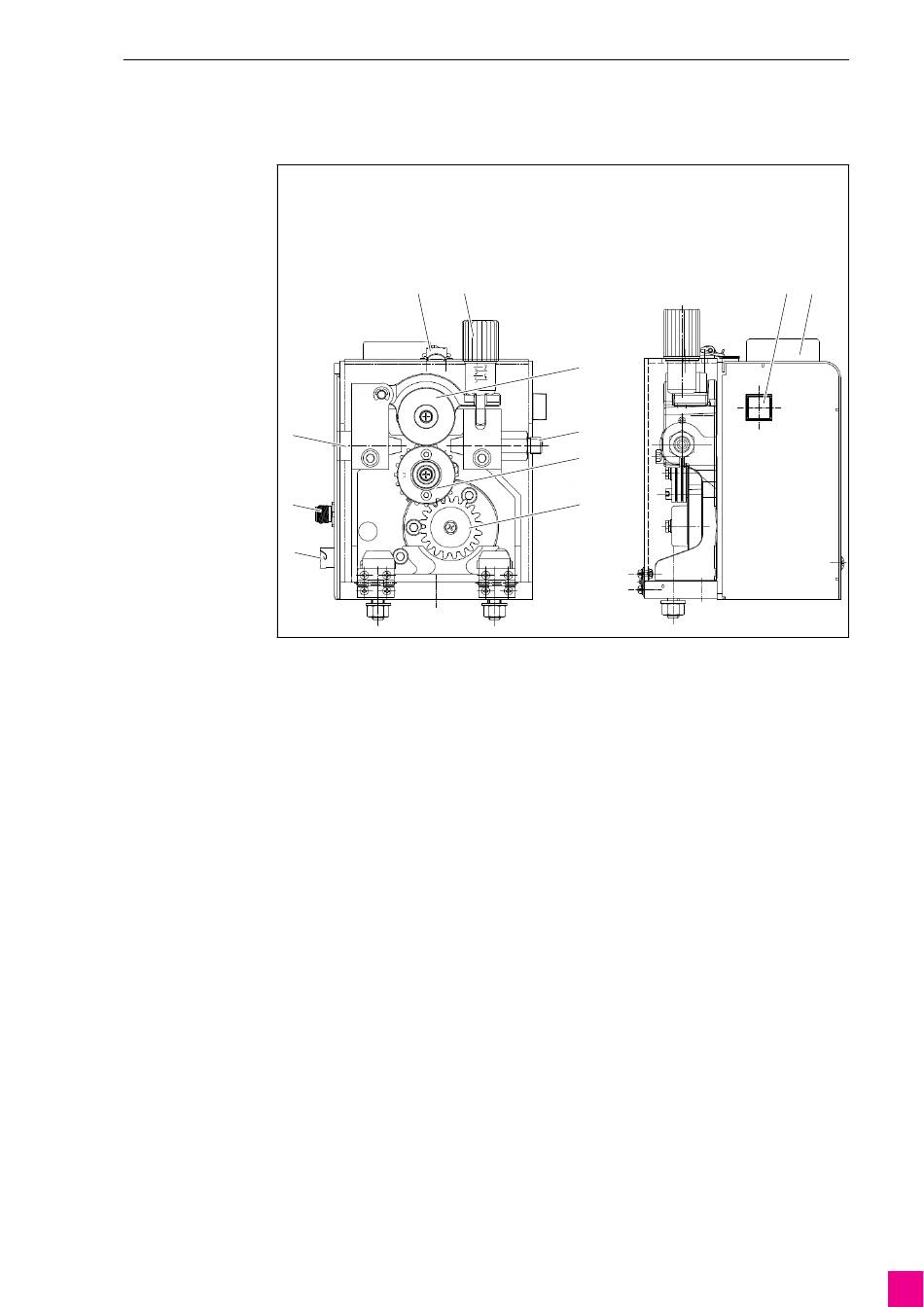

Aufbau Push Feeder KINETIC
A B
4 Produktbeschreibung
G Förderrolle
H Antriebszahnrad
I Anschluss Motor-Steuerleitung
J Anschluss Encoder-Steuerleitung
K Drahtführung
