5.7.1

Den Sicherheits-Lichtvorhangs ohne Ausrichthalterung montieren

8022882/1DVD/2023-04-28 | SICK
Irrtümer und Änderungen vorbehalten
• Die Leitungsverschraubungen sind montiert.
• Die mitgelieferten Griffe sind an der Gehäuseabdeckung montiert.
Hinweise zur Montage
Einen Montageort mit ausreichender Stabilität für das Gewicht des Sicherheits‐
►
lichtvorhangs auswählen.
Sender und Empfänger auf einem planen Untergrund montieren.
►
Sender und Empfänger auf gleicher Höhe montieren.
►
Auf die korrekte Ausrichtung von Sender und Empfänger achten. Die Optiken von
►
Sender und Empfänger müssen sich gegenüberliegen.
Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen.
►
Verwandte Themen
• „Mindestabstand zur Gefahrstelle", Seite 23
•
„Mindestabstand zu reflektierenden Flächen", Seite 26
•
„Ausrichtung von Sender und Empfänger", Seite 66

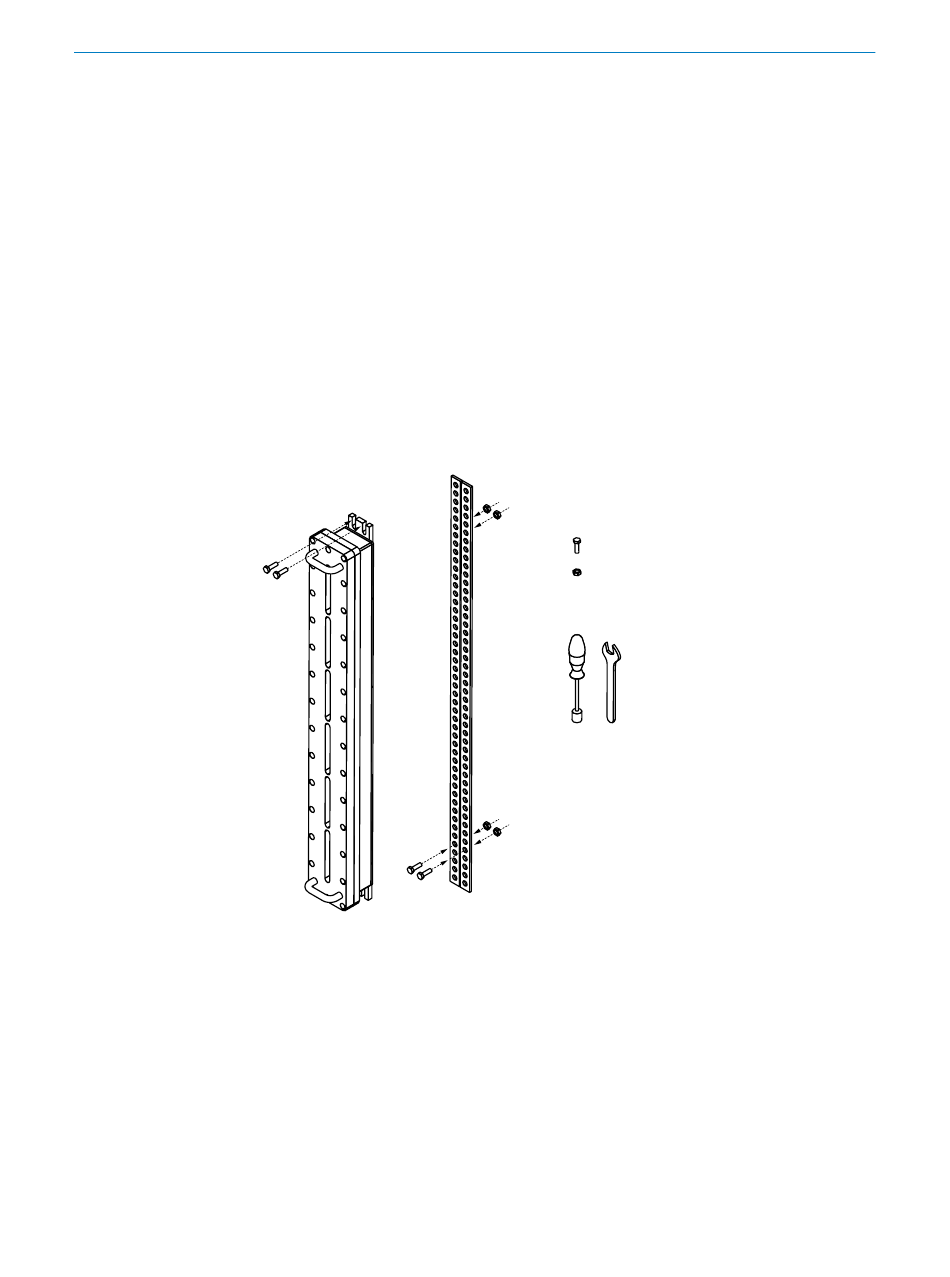

Abbildung 32: Montage des Sicherheits-Lichtvorhangs ohne Ausrichthalterung
Voraussetzungen
•
Einen Schraubenschlüssel mit Schlüsselweite SW = 13 mm verwenden.
Vorgehensweise
1. Die zwei M8-Schrauben für die Befestigung des unteren Endes des Explosions‐
schutzgehäuses mit 6 bis 8 Umdrehungen eindrehen. Zwischen den Schrauben
und der Montagefläche genug Platz für das untere Ende des Explosionsschutzge‐
häuses lassen.
Lieferumfang
4 x
4 x
Benötigtes Werkzeug
SW
13 mm
