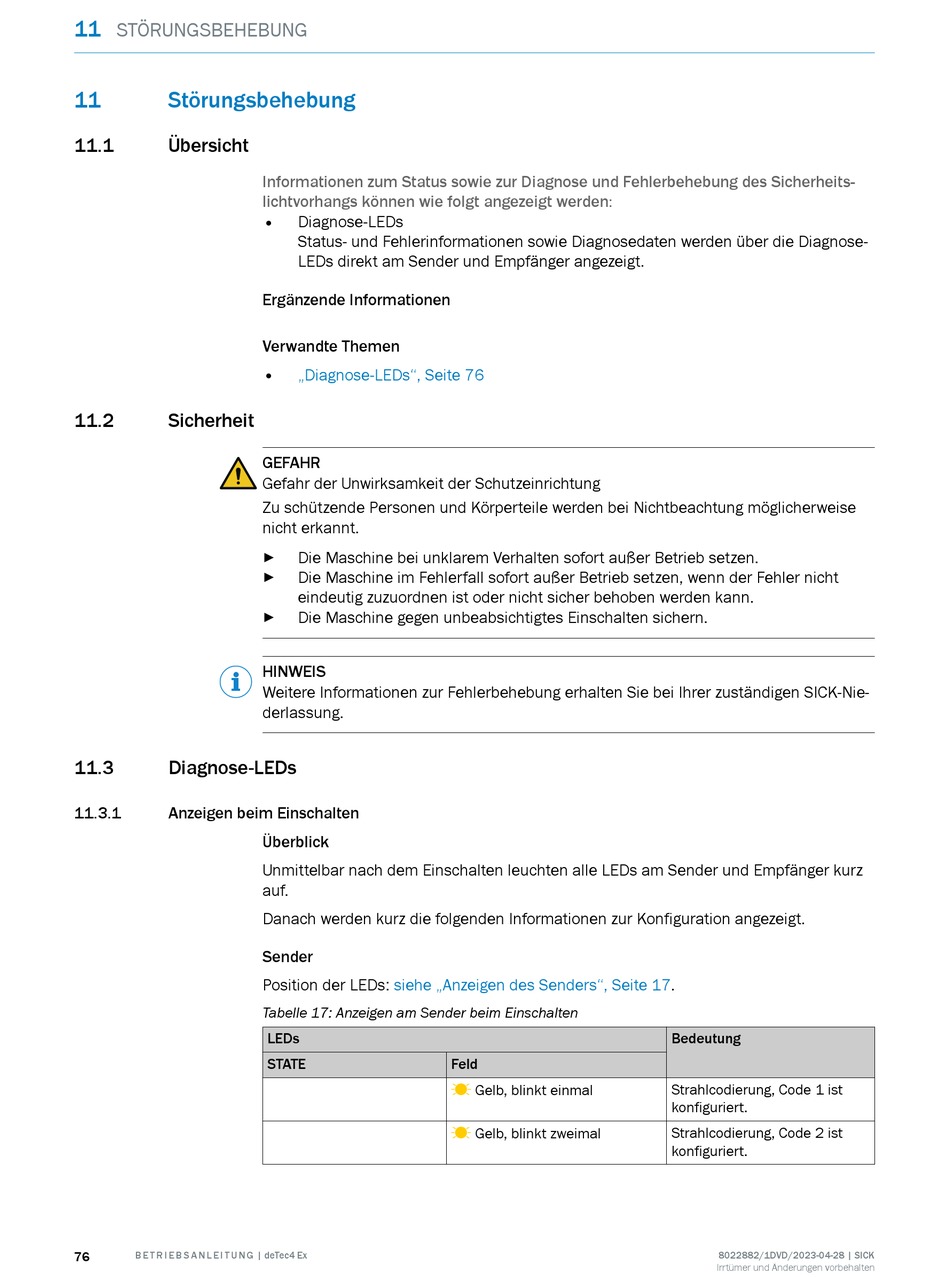

STÖRUNGSBEHEBUNG
11 Störungsbehebung
11.1 Übersicht
11.2

Sicherheit

11.3

Diagnose-LEDs

11.3.1

Anzeigen beim Einschalten

76 B E T R I E B S A N L E I T U N G | deTec4 Ex
Informationen zum Status sowie zur Diagnose und Fehlerbehebung des Sicherheits‐
lichtvorhangs können wie folgt angezeigt werden:
• Diagnose-LEDs
Status- und Fehlerinformationen sowie Diagnosedaten werden über die Diagnose-
LEDs direkt am Sender und Empfänger angezeigt.
Ergänzende Informationen
Verwandte Themen
• „Diagnose-LEDs", Seite 76
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Die Maschine bei unklarem Verhalten sofort außer Betrieb setzen.
►
Die Maschine im Fehlerfall sofort außer Betrieb setzen, wenn der Fehler nicht
►
eindeutig zuzuordnen ist oder nicht sicher behoben werden kann.
Die Maschine gegen unbeabsichtigtes Einschalten sichern.
►
HINWEIS
Weitere Informationen zur Fehlerbehebung erhalten Sie bei Ihrer zuständigen SICK-Nie‐
derlassung.
Überblick
Unmittelbar nach dem Einschalten leuchten alle LEDs am Sender und Empfänger kurz
auf.
Danach werden kurz die folgenden Informationen zur Konfiguration angezeigt.
Sender
Position der LEDs: siehe „Anzeigen des Senders", Seite
Tabelle 17: Anzeigen am Sender beim Einschalten
LEDs
STATE Feld
Gelb, blinkt einmal
Ö
Gelb, blinkt zweimal
Ö
17.
Bedeutung
Strahlcodierung, Code 1 ist
konfiguriert.
Strahlcodierung, Code 2 ist
konfiguriert.
