3.3

Anwendungsbeispiele

8022882/1DVD/2023-04-28 | SICK
Irrtümer und Änderungen vorbehalten
Tabelle 5: Fehleranzeige
Diagnose-LEDs Farbe
1 ... 8 Rot
O
1 ... 8
Ö
o LED aus. Ö LED blinkt. O LED leuchtet.
Beispiel: Wenn die Diagnose-LED 1 rot leuchtet und die Diagnose-LED 5 rot blinkt, liegt
ein EDM-Fehler vor.
Tabelle 6: Warnungen
Diagnose-LED Farbe
1 ... 8
Gelb
O
1 ... 8
Ö
o LED aus. Ö LED blinkt. O LED leuchtet.
Verwandte Themen
• „Diagnose-LEDs", Seite 76

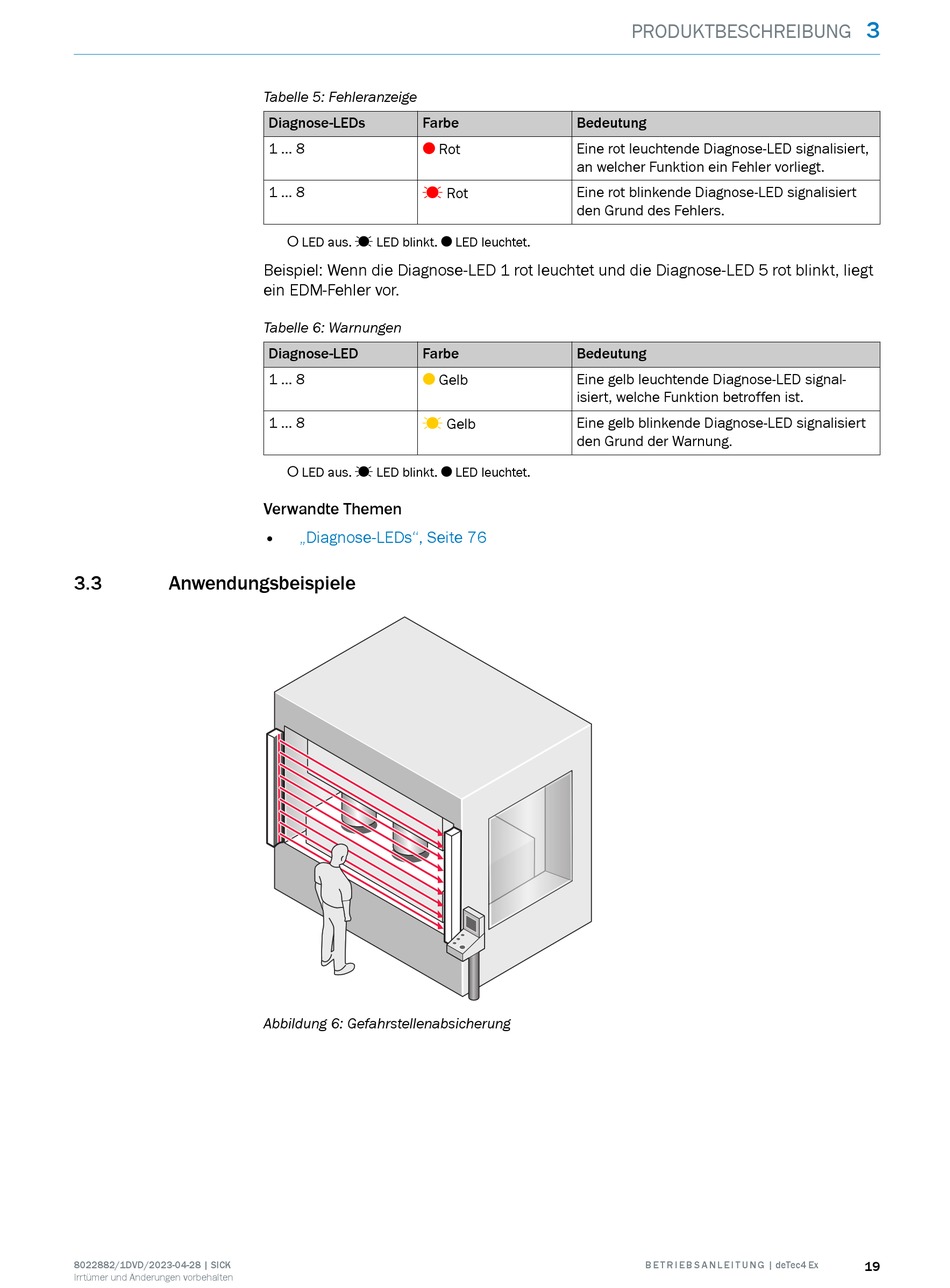

Abbildung 6: Gefahrstellenabsicherung
Bedeutung
Eine rot leuchtende Diagnose-LED signalisiert,
an welcher Funktion ein Fehler vorliegt.
Eine rot blinkende Diagnose-LED signalisiert
Rot
den Grund des Fehlers.
Bedeutung
Eine gelb leuchtende Diagnose-LED signal‐
isiert, welche Funktion betroffen ist.
Eine gelb blinkende Diagnose-LED signalisiert
Gelb
den Grund der Warnung.
