4.3.4 Schutz vor Beeinflussung räumlich naher Systeme
8022882/1DVD/2023-04-28 | SICK
Irrtümer und Änderungen vorbehalten

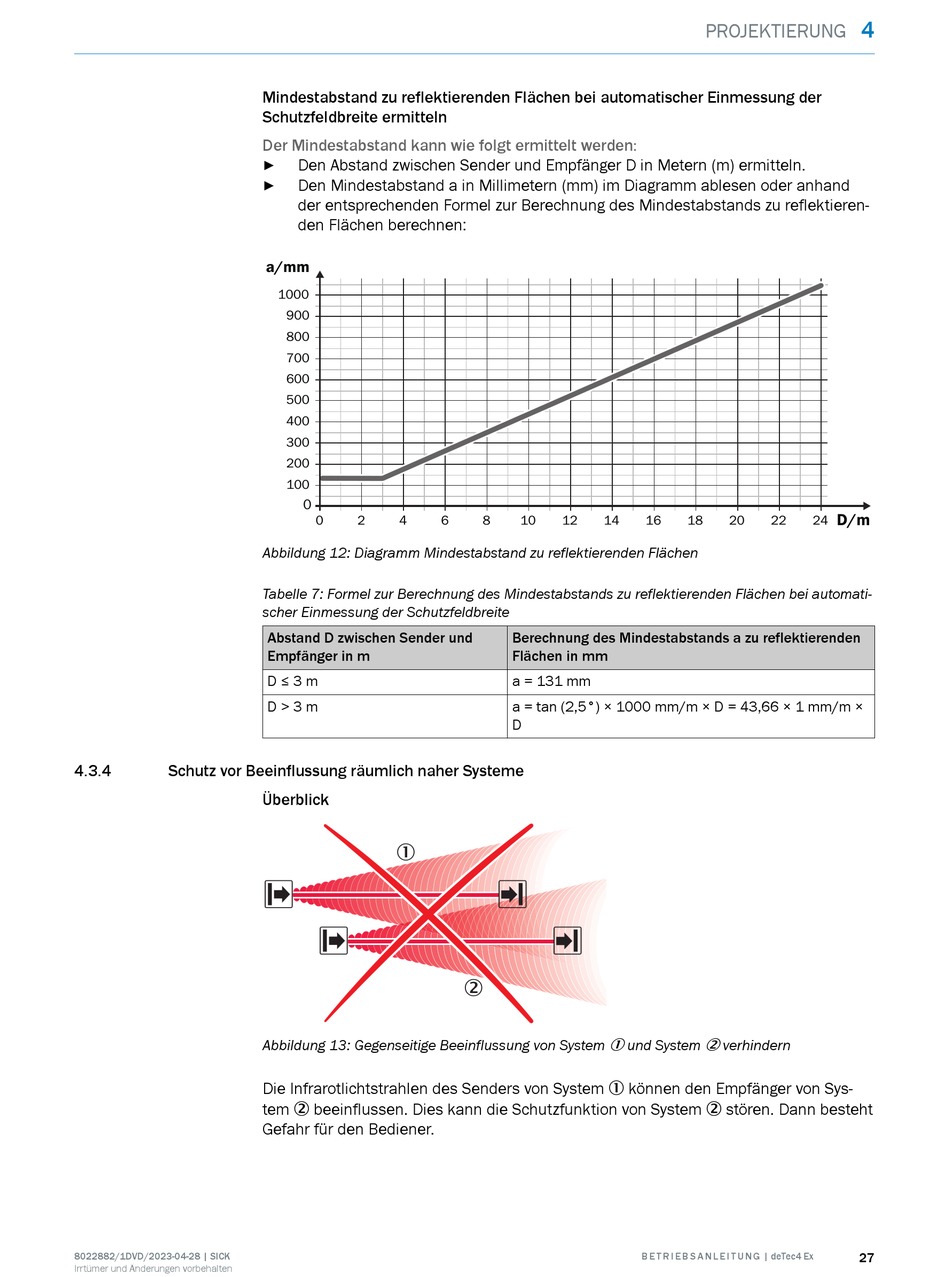

Mindestabstand zu reflektierenden Flächen bei automatischer Einmessung der
Schutzfeldbreite ermitteln

Der Mindestabstand kann wie folgt ermittelt werden:

Den Abstand zwischen Sender und Empfänger D in Metern (m) ermitteln.
►
Den Mindestabstand a in Millimetern (mm) im Diagramm ablesen oder anhand
►
der entsprechenden Formel zur Berechnung des Mindestabstands zu reflektieren‐
den Flächen berechnen:
a/mm
1000
900
800
700
600
500
400
300
200
100
0
0 2 4 6
Abbildung 12: Diagramm Mindestabstand zu reflektierenden Flächen
Tabelle 7: Formel zur Berechnung des Mindestabstands zu reflektierenden Flächen bei automati‐
scher Einmessung der Schutzfeldbreite
Abstand D zwischen Sender und
Empfänger in m
D ≤ 3 m
D > 3 m
Überblick
1
s
s
Abbildung 13: Gegenseitige Beeinflussung von System
Die Infrarotlichtstrahlen des Senders von System 1 können den Empfänger von Sys‐
tem 2 beeinflussen. Dies kann die Schutzfunktion von System 2 stören. Dann besteht
Gefahr für den Bediener.
8 10 12 14
Berechnung des Mindestabstands a zu reflektierenden
Flächen in mm
a = 131 mm
a = tan (2,5°) × 1000 mm/m × D = 43,66 × 1 mm/m ×
D
r
r
2
1 und System 2 verhindern
B E T R I E B S A N L E I T U N G | deTec4 Ex
PROJEKTIERUNG
16 18 20 22 24
4
D/m
