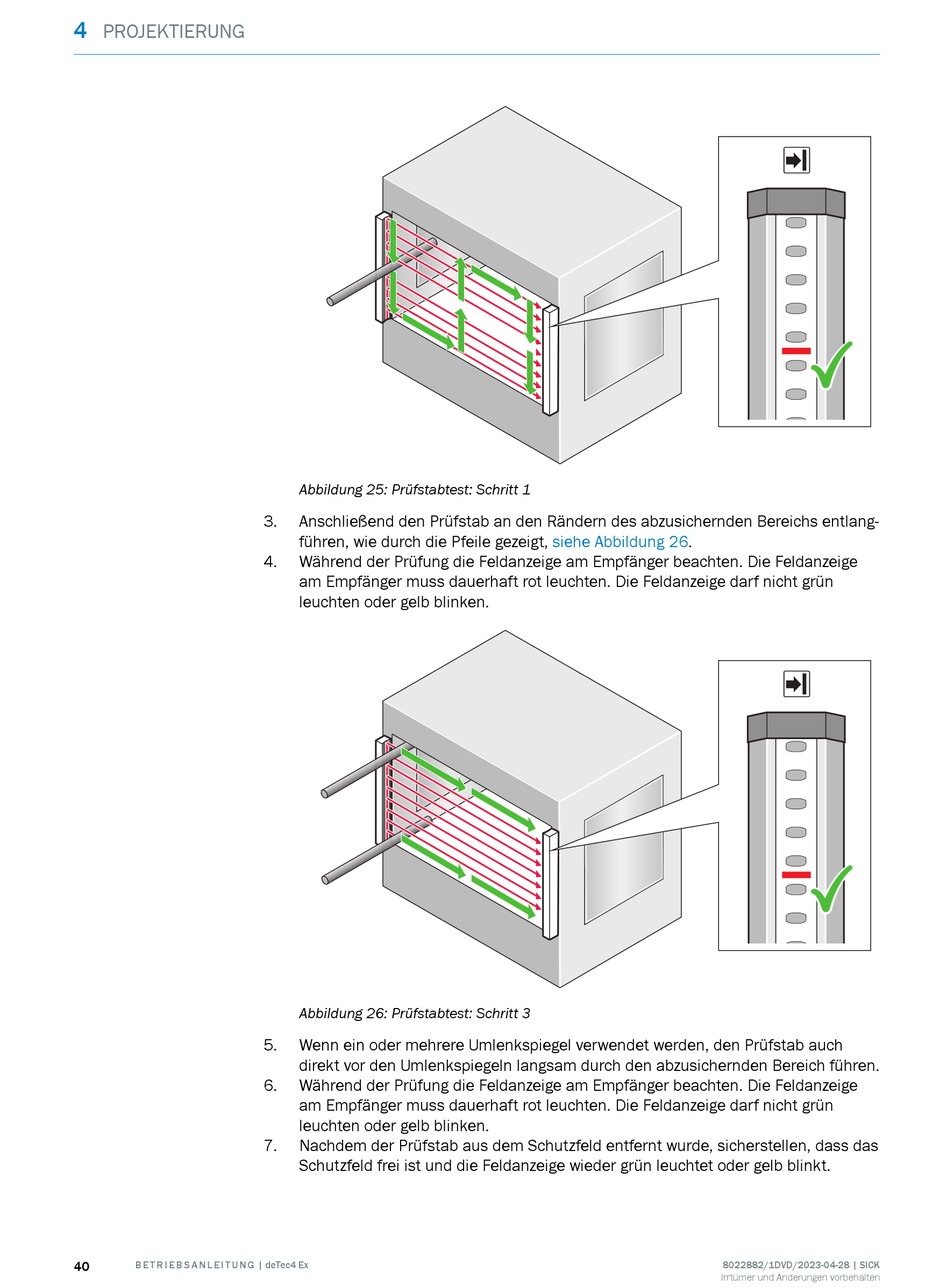

Abbildung 25: Prüfstabtest: Schritt 1
3. Anschließend den Prüfstab an den Rändern des abzusichernden Bereichs entlang‐
führen, wie durch die Pfeile gezeigt,
4. Während der Prüfung die Feldanzeige am Empfänger beachten. Die Feldanzeige
am Empfänger muss dauerhaft rot leuchten. Die Feldanzeige darf nicht grün
leuchten oder gelb blinken.
Abbildung 26: Prüfstabtest: Schritt 3
5. Wenn ein oder mehrere Umlenkspiegel verwendet werden, den Prüfstab auch
direkt vor den Umlenkspiegeln langsam durch den abzusichernden Bereich führen.
6. Während der Prüfung die Feldanzeige am Empfänger beachten. Die Feldanzeige
am Empfänger muss dauerhaft rot leuchten. Die Feldanzeige darf nicht grün
leuchten oder gelb blinken.
7. Nachdem der Prüfstab aus dem Schutzfeld entfernt wurde, sicherstellen, dass das
Schutzfeld frei ist und die Feldanzeige wieder grün leuchtet oder gelb blinkt.
siehe Abbildung 26.
