GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand wird bei Nichtbeachtung möglicherweise nicht beendet.
Verhindern, dass zwischen Last und Schutzeinrichtung eine Potenzialdifferenz ent‐
►
stehen kann.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Durch eine fehlerhafte Verbindung der Systemanschlussleitung kann die Schutzeinrich‐
tung wirkungslos werden.
Sicherstellen (z. B. durch geeignete Leitungsführung), dass die Systemanschluss‐
►
leitung nur mit dem Systemanschluss der Schutzeinrichtung verbunden werden
kann.
Voraussetzungen
• Der Sicherheitslichtvorhang ist in die Steuerung und in die Elektrik der Maschine
sicher integriert.
•
Die Montage ist korrekt abgeschlossen.
Beispiel: Getrennter Anschluss von OSSD1 und OSSD2

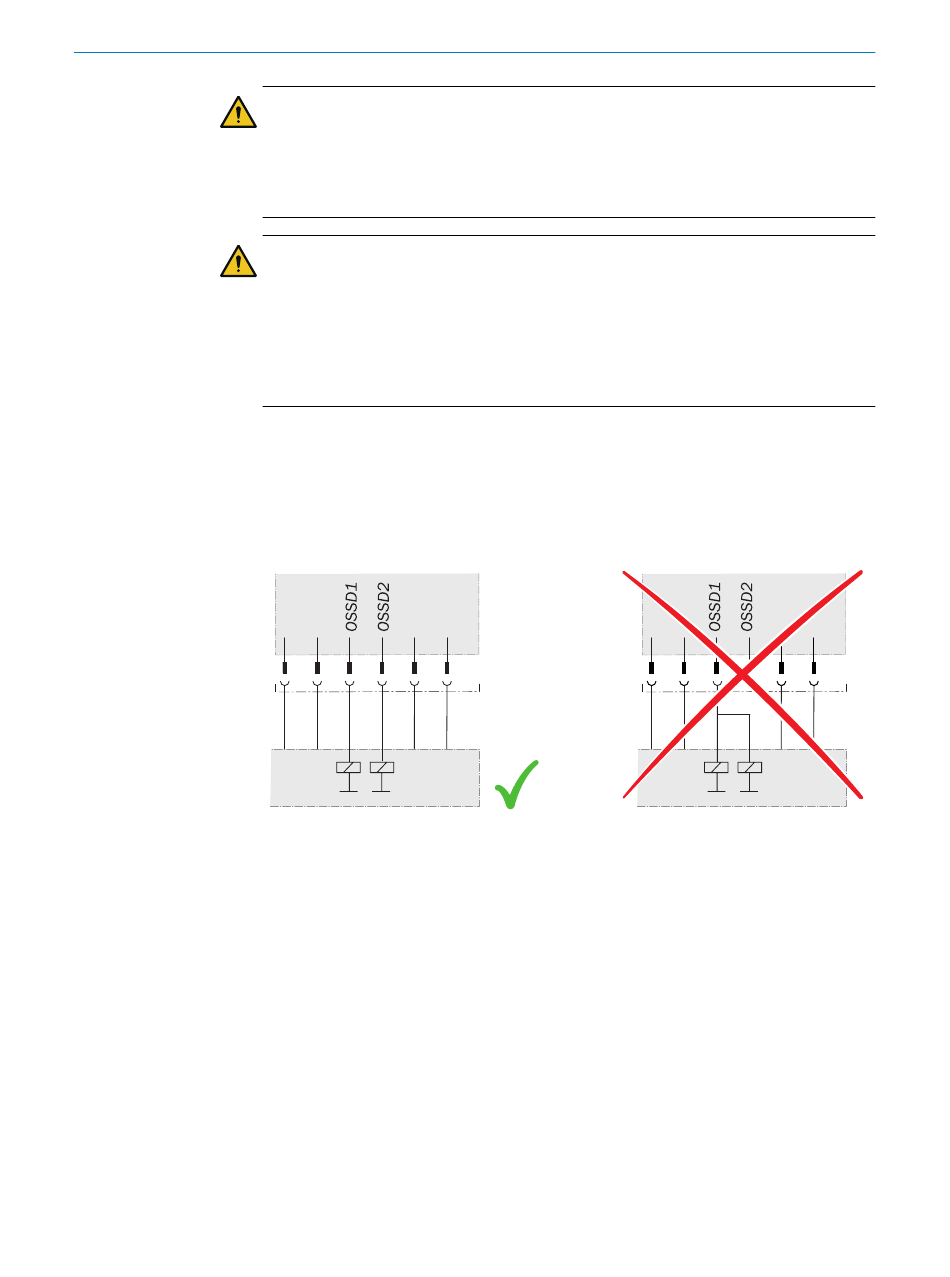

Abbildung 43: Zweikanaliger und getrennter Anschluss von OSSD1 und OSSD2
Potenzialdifferenz zwischen Last und Schutzeinrichtung vermeiden
Wenn Sie an den OSSDs (Schaltausgängen) Lasten anschließen, die auch dann schal‐
ten, wenn sie mit negativer Spannung angesteuert werden (z. B. elektromechanisches
Schütz ohne Verpolschutzdiode), müssen Sie die 0-V-Anschlüsse dieser Lasten und
die der zugehörigen Schutzeinrichtung einzeln und unmittelbar an dieselbe 0-V-Klemm‐
leiste anschließen. Nur so ist sichergestellt, dass im Fehlerfall keine Potenzialdifferenz
zwischen den 0-V-Anschlüssen der Lasten und denen der zugehörigen Schutzeinrich‐
tung möglich ist.
