- Seite 1 Titelseite Z U S A T Z - B E T R I E B S A N L E I T U N G Gehäuse GMS810/GMS811 Installation Technische Daten...
-
Seite 2: Warnsymbole
Wichtige technische Information für dieses Produkt Rechtliche Hinweise Irrtümer und Änderungen vorbehalten. Wichtige Information zu elektrischen oder © SICK AG. Alle Rechte vorbehalten. elektronischen Funktionen Tipp Zusatzinformation Hinweis auf Information an anderer Stelle GMS810/GMS811 · Zusatz-Betriebsanleitung · 8013040 V 1.3 · © SICK AG... -
Seite 3: Inhaltsverzeichnis
........... . 15 Abmessungen Gehäuse GMS810/GMS811 ........16 Gehäusespezifikationen . - Seite 4 I nhalt sve rzei chn is GMS810/GMS811 · Zusatz-Betriebsanleitung · 8013040 V 1.3 · © SICK AG...
-
Seite 5: Wichtige Hinweise
Wichtige Hinweise Gehäuse GMS810/GMS811 Wichtige Hinweise Produktbeschreibung Die wichtigsten Hinweise Zusätzliche Informationen GMS810/GMS811 · Zusatz-Betriebsanleitung · 8013040 V 1.3 · © SICK AG... -
Seite 6: Die Wichtigsten Gefahren
(Leck) Explosionsgefahr entstehen. In solchen Anwendungsfällen: Prüfen, welche Vorschriften und Gesetze am Einbauort für diesen Fall gelten und ob zusätzliche Sicherheitseinrichtungen installiert werden müssen (z. B. Gehäusekapselung und -spülung). GMS810/GMS811 · Zusatz-Betriebsanleitung · 8013040 V 1.3 · © SICK AG... -
Seite 7: Zusätzliche Dokumentationen/Informationen
Es ergänzt die Betriebsanleitung „GMS800“ um technische Informationen zum Gehäuse GMS810/GMS811. ▸ Mitgelieferte Betriebsanleitung „GMS800“ beachten. In der Betriebsanleitung „GMS800“ sind auch alle weiteren Dokumente genannt, die zum individuellen Gerät gehören. WICHTIG: ▸ Mitgelieferte individuelle Informationen vorrangig beachten. GMS810/GMS811 · Zusatz-Betriebsanleitung · 8013040 V 1.3 · © SICK AG... - Seite 8 Wichtige Hinweise GMS810/GMS811 · Zusatz-Betriebsanleitung · 8013040 V 1.3 · © SICK AG...
-
Seite 9: Produktbeschreibung
Produktbeschreibung Gehäuse GMS810/GMS811 Produktbeschreibung Grundmerkmale Produktvarianten GMS810/GMS811 · Zusatz-Betriebsanleitung · 8013040 V 1.3 · © SICK AG... -
Seite 10: Produktidentifikation

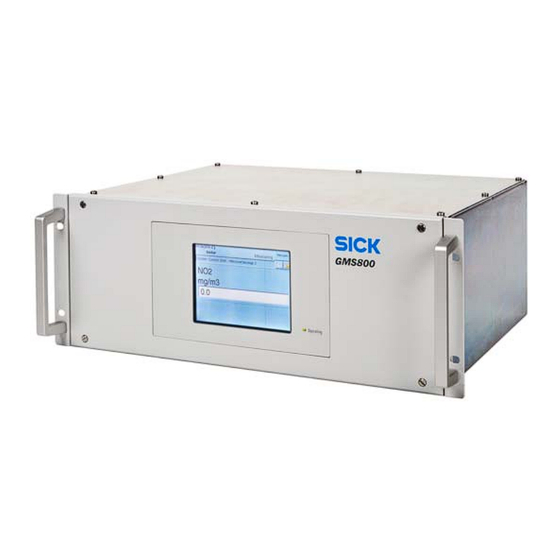

Typenschild Das Typenschild befindet sich an der Rückseite des Gehäuses. Grundmerkmale 2. 2 Das GMS810/GMS811 ist ein Gehäuse zum Einbau in übliche 19"-Rahmen oder entspre- chende Übergehäuse. Produktvarianten 2. 3 Wenn ein Analysator-Modul UNOR-MULTOR eingebaut ist, ist die zulässige Umgebungstem- peratur während des Betriebs eingeschränkt (→... -
Seite 11: Installation
Installation Gehäuse GMS810/GMS811 Installation Montage Anschlüsse GMS810/GMS811 · Zusatz-Betriebsanleitung · 8013040 V 1.3 · © SICK AG... -
Seite 12: Montage
● Unregelmäßige Messfehler können auftreten. ● Die Messfunktion kann insgesamt beeinträchtigt sein. Einbau 3.1.2 ▸ Das Gehäuse GMS810/GMS811 in der üblichen Weise in einen 19"-Rahmen oder ein entsprechendes Übergehäuse einbauen. ▸ Das Gehäuse so montieren, dass die Grundfläche des Gehäuses etwa horizontal ist. ▸... -
Seite 13: Anschlüsse
2: Tx– 3: Rx+ 6: Rx– Gasanschlüsse 3.2.1 ▸ Informationen und Sicherheitshinweise siehe: → Betriebsanleitung „Baureihe GMS800“ → Zusatz-Betriebsanleitung der eingebauten Analysator-Module Technische Ausführung der Gasanschlüsse → S. 17, §4.4 GMS810/GMS811 · Zusatz-Betriebsanleitung · 8013040 V 1.3 · © SICK AG... -
Seite 14: Netzanschluss
Funktion und technische Ausführung der Signalanschlüsse → Zusatz-Betriebsanleitung „I/O-Modul“ ▸ Hinweis zum Herstellen der Schutzart des Gehäuses → S. 12, §3.1.3 Schnittstellen 3.2.4 ▸ Informationen zu den Schnittstellen → Betriebsanleitung „Baureihe GMS800“ GMS810/GMS811 · Zusatz-Betriebsanleitung · 8013040 V 1.3 · © SICK AG... -
Seite 15: Technische Daten
Technische Daten Gehäuse GMS810/GMS811 Technische Daten Abmessungen Umgebungsbedingungen Art der Gasanschlüsse Elektrische Daten GMS810/GMS811 · Zusatz-Betriebsanleitung · 8013040 V 1.3 · © SICK AG... -
Seite 16: Abmessungen Gehäuse Gms810/Gms811
1 Nur bei Sonderausführung (→ S. 10, §2.3): Gelochter Bereich (Lochdurchmesser 0,8 mm / DIN 24041 - Rv 0,8 - 1,5) 2 Option 3 Nur bei GMS810, Option 4 Nur bei GMS810, Standard GMS810/GMS811 · Zusatz-Betriebsanleitung · 8013040 V 1.3 · © SICK AG... -
Seite 17: Gehäusespezifikationen
● Position der Gasanschlüsse → S. 13, Bild 1 ● Funktion der Gasanschlüsse → Betriebsanleitung „Baureihe GMS800“ ● Gastechnische Spezifikationen (Druck, Volumenstrom usw.) → Zusatz- Betriebsanleitung der eingebauten Analysator-Module GMS810/GMS811 · Zusatz-Betriebsanleitung · 8013040 V 1.3 · © SICK AG... -
Seite 18: Netzanschluss
Transformator: Sicherheitstransformator nach EN 61558 (VDE 0570) Elektromagnetische Verträglichkeit: gemäß EN 61326-1, EN 61326-2-1, EN 61000-6-2, EN 61000-6-4 und Richtlinie 2004/108/EG [1] VDE 0411 Teil 1 / IEC 348. GMS810/GMS811 · Zusatz-Betriebsanleitung · 8013040 V 1.3 · © SICK AG... - Seite 19 Montage ........12 GMS810/GMS811 · Zusatz-Betriebsanleitung · 8013040 V 1.3 · © SICK AG...
