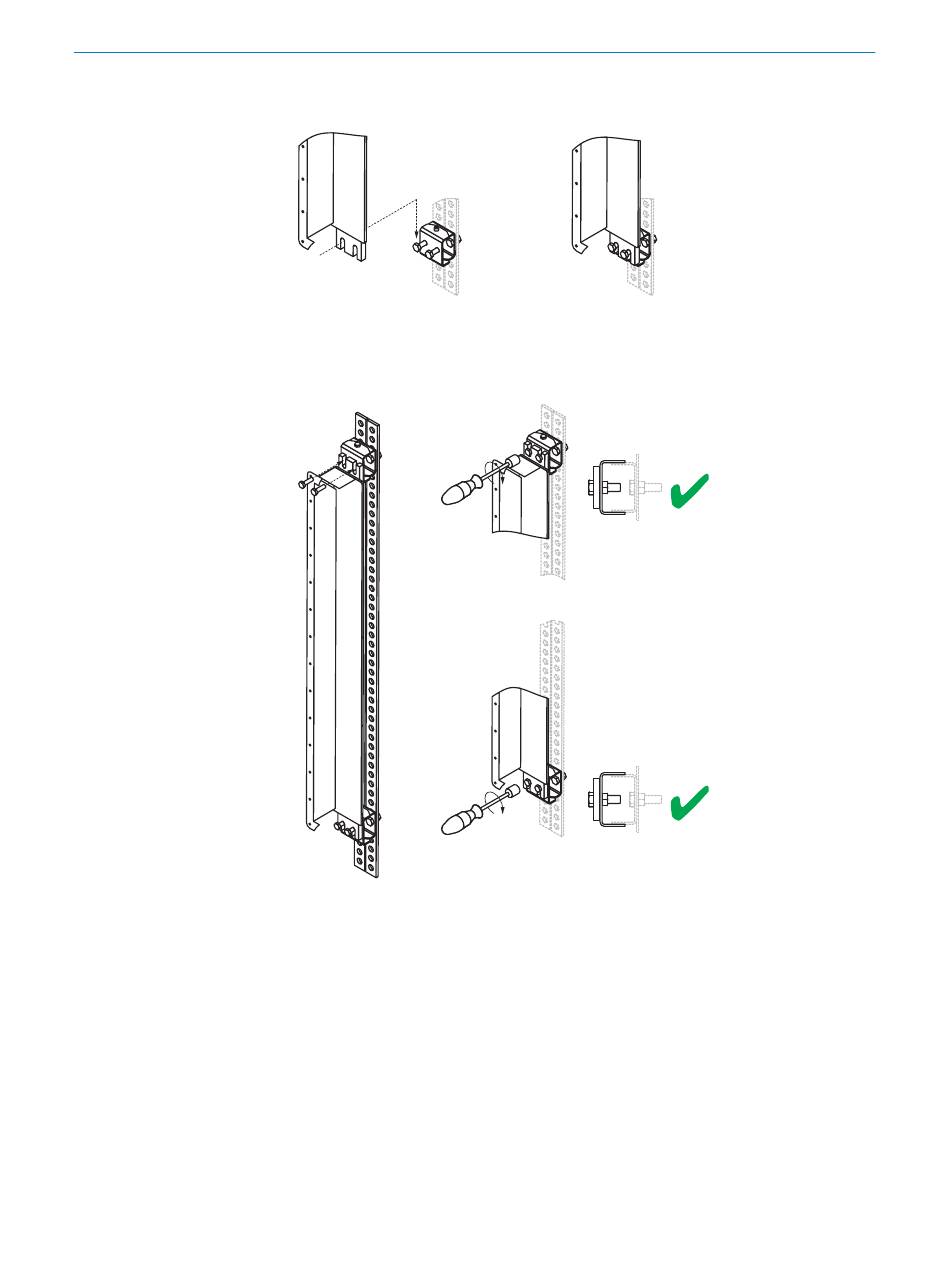

8. Das Explosionsschutzgehäuse so auf die beiden Schrauben setzen, dass die Mon‐
tagelöcher direkt auf den teilweise eingedrehten Schrauben aufliegen.
Abbildung 40: Schritt 8
9. Das obere Ende des Explosionsschutzgehäuses mit 2 M8-Schrauben an der obe‐
ren Ausrichthalterung befestigen.
10. Die unteren zwei Schrauben fest anziehen.
Abbildung 41: Schritt 9 und 10
11. Sender und Empfänger so drehen, dass diese aufeinander ausgerichtet sind und
der Empfänger ein so starkes Signal wie möglich empfängt.
