4.4.3

Meldeausgang

4.4.4 Verbindung von Sender und Empfänger
8022882/1DVD/2023-04-28 | SICK
Irrtümer und Änderungen vorbehalten
k2 k1
24 V DC

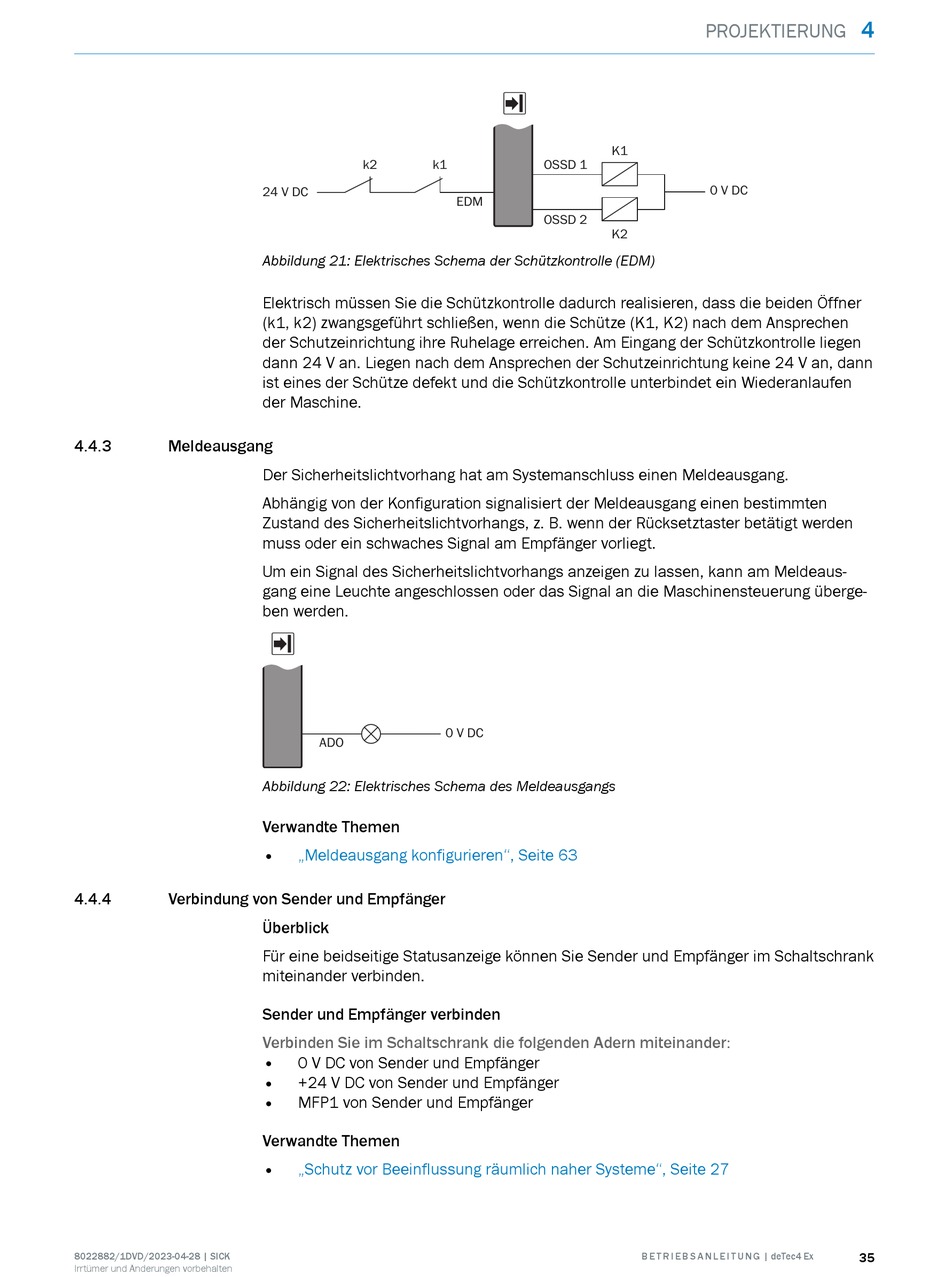

Abbildung 21: Elektrisches Schema der Schützkontrolle (EDM)
Elektrisch müssen Sie die Schützkontrolle dadurch realisieren, dass die beiden Öffner
(k1, k2) zwangsgeführt schließen, wenn die Schütze (K1, K2) nach dem Ansprechen
der Schutzeinrichtung ihre Ruhelage erreichen. Am Eingang der Schützkontrolle liegen
dann 24 V an. Liegen nach dem Ansprechen der Schutzeinrichtung keine 24 V an, dann
ist eines der Schütze defekt und die Schützkontrolle unterbindet ein Wiederanlaufen
der Maschine.
Der Sicherheitslichtvorhang hat am Systemanschluss einen Meldeausgang.
Abhängig von der Konfiguration signalisiert der Meldeausgang einen bestimmten
Zustand des Sicherheitslichtvorhangs, z. B. wenn der Rücksetztaster betätigt werden
muss oder ein schwaches Signal am Empfänger vorliegt.
Um ein Signal des Sicherheitslichtvorhangs anzeigen zu lassen, kann am Meldeaus‐
gang eine Leuchte angeschlossen oder das Signal an die Maschinensteuerung überge‐
ben werden.
r
ADO
Abbildung 22: Elektrisches Schema des Meldeausgangs
Verwandte Themen
• „Meldeausgang konfigurieren", Seite 63
Überblick
Für eine beidseitige Statusanzeige können Sie Sender und Empfänger im Schaltschrank
miteinander verbinden.
Sender und Empfänger verbinden
Verbinden Sie im Schaltschrank die folgenden Adern miteinander:
• 0 V DC von Sender und Empfänger
• +24 V DC von Sender und Empfänger
• MFP1 von Sender und Empfänger
Verwandte Themen
• „Schutz vor Beeinflussung räumlich naher Systeme", Seite 27
r
K1
OSSD 1
EDM
OSSD 2
K2
0 V DC
PROJEKTIERUNG
0 V DC
