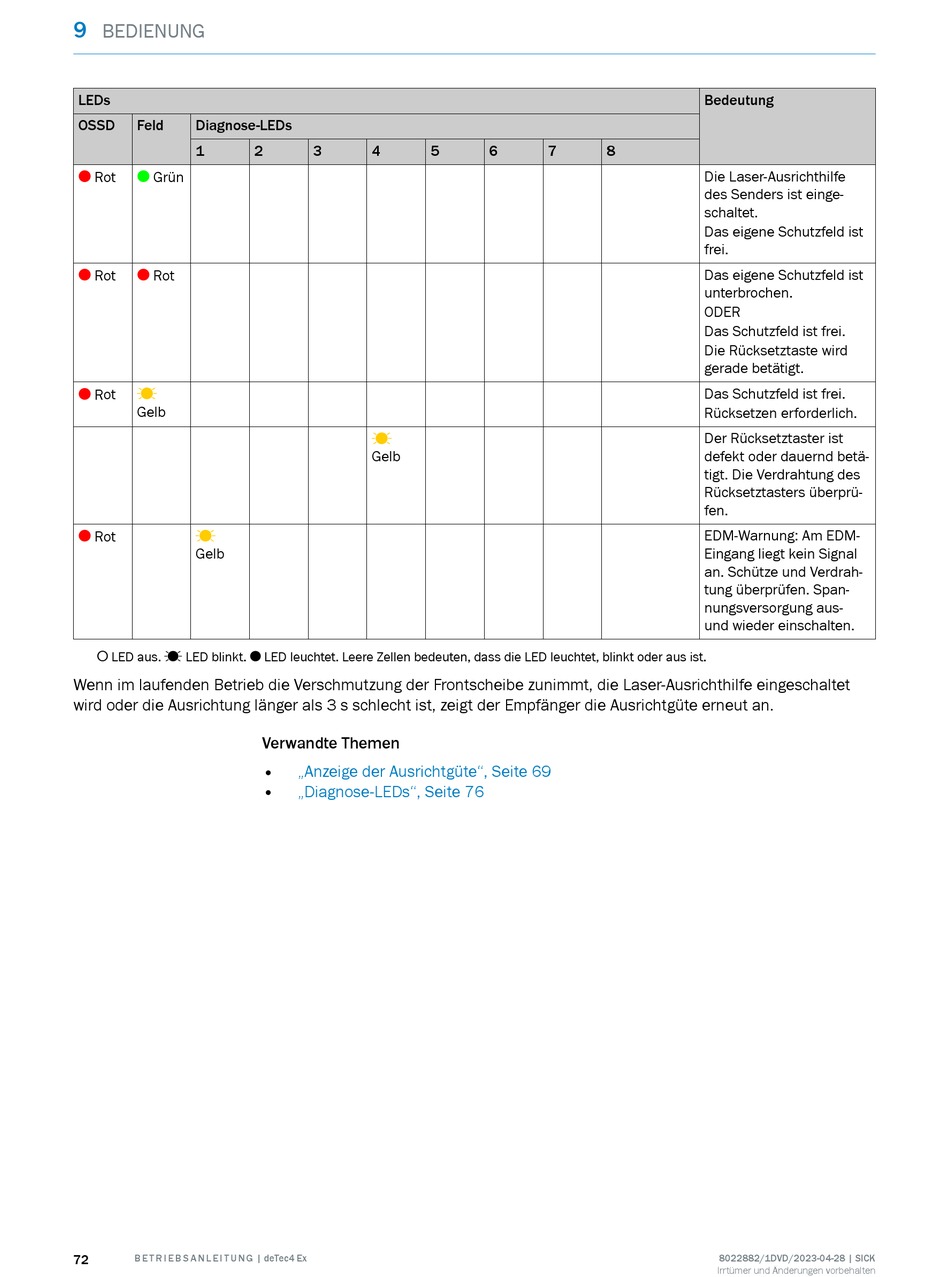

SICK deTec4 Ex Betriebsanleitung Seite 72

9
BEDIENUNG
LEDs
OSSD Feld Diagnose-LEDs
1
Rot Grün
O O
Rot Rot
O O
Rot
O Ö
Gelb
Rot
O Ö
Gelb
o LED aus. Ö LED blinkt. O LED leuchtet. Leere Zellen bedeuten, dass die LED leuchtet, blinkt oder aus ist.
Wenn im laufenden Betrieb die Verschmutzung der Frontscheibe zunimmt, die Laser-Ausrichthilfe eingeschaltet
wird oder die Ausrichtung länger als 3 s schlecht ist, zeigt der Empfänger die Ausrichtgüte erneut an.
72 B E T R I E B S A N L E I T U N G | deTec4 Ex
2 3 4 5
Ö
Gelb
Verwandte Themen
• „Anzeige der Ausrichtgüte", Seite 69
• „Diagnose-LEDs", Seite 76
6 7 8
Bedeutung
Die Laser-Ausrichthilfe
des Senders ist einge‐
schaltet.
Das eigene Schutzfeld ist
frei.
Das eigene Schutzfeld ist
unterbrochen.
ODER
Das Schutzfeld ist frei.
Die Rücksetztaste wird
gerade betätigt.
Das Schutzfeld ist frei.
Rücksetzen erforderlich.
Der Rücksetztaster ist
defekt oder dauernd betä‐
tigt. Die Verdrahtung des
Rücksetztasters überprü‐
fen.
EDM-Warnung: Am EDM-
Eingang liegt kein Signal
an. Schütze und Verdrah‐
tung überprüfen. Span‐
nungsversorgung aus-
und wieder einschalten.
