ZUBEHÖR
15.5

Umlenkspiegel

15.5.1

Funktion und Anwendung

15.5.2

Montage

98 B E T R I E B S A N L E I T U N G | deTec4 Ex
Überblick
Mithilfe von Umlenkspiegeln kann das Schutzfeld geformt werden, um Gefahrstellen
durch einen einzigen Sicherheitslichtvorhang von mehreren Seiten abzusichern.

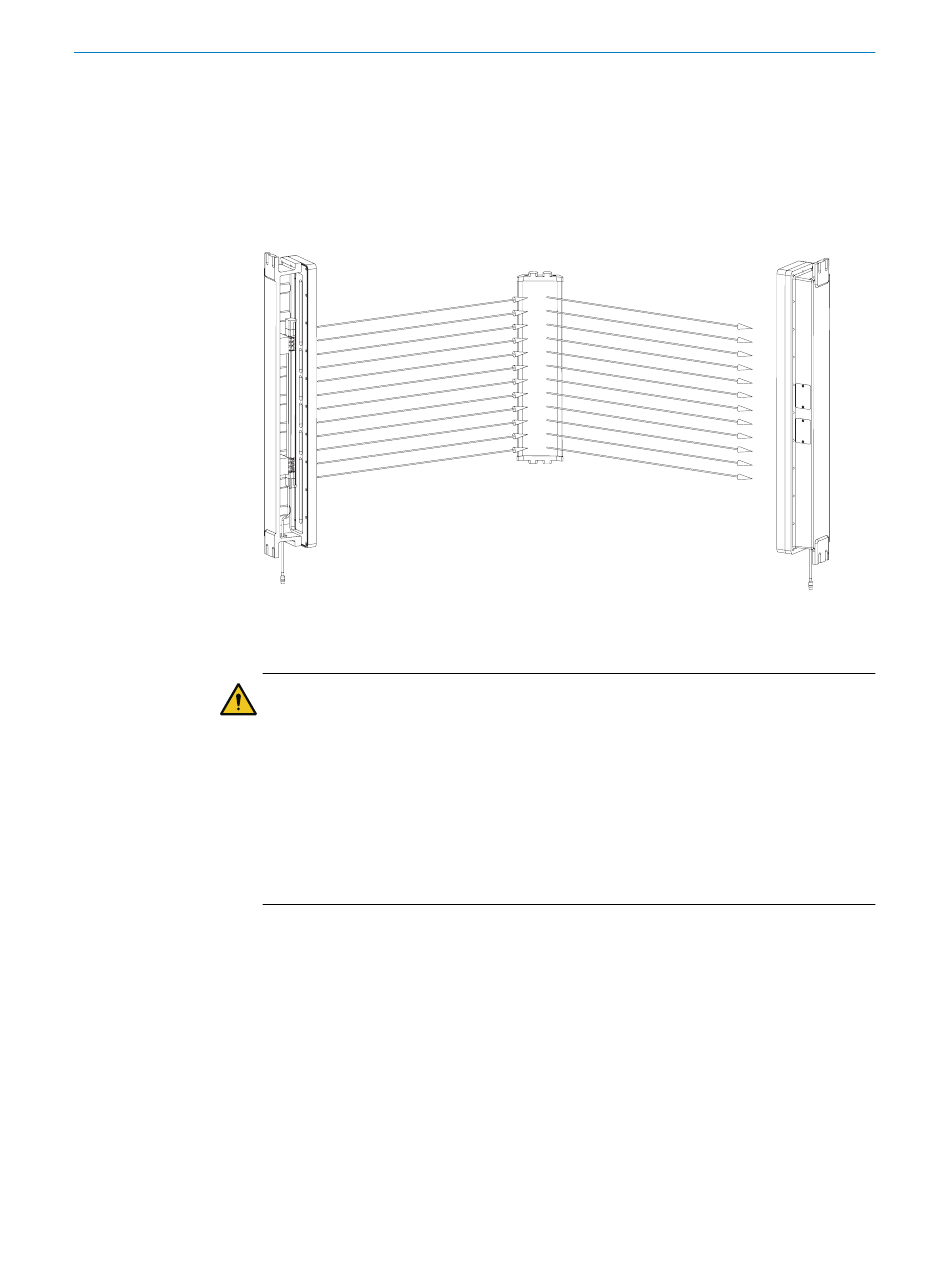

Abbildung 56: Beispiel zur Verwendung von Umlenkspiegeln
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Umlenkspiegel nur an festen Wänden oder Maschinenteilen montieren. Die Posi‐
►
tion der Umlenkspiegel darf sich nach der Ausrichtung nicht mehr verändern.
Keine Umlenkspiegel verwenden, wenn mit Verschmutzungen, Tropfenbildung, Tau
►
oder Reif an den Umlenkspiegeln zu rechnen ist.
Sicherstellen, dass die Umlenkspiegel jederzeit unbeschädigt, frei von Kratzern,
►
Verschmutzungen, Tropfenbildung, Tau, Reif u. Ä. sind.
Verwandte Themen
• „Spiegelsäulen", Seite 99
Verwenden Sie zur Montage der Umlenkspiegel die beiliegenden Swivel-Mount-Halte‐
rungen.
