4.3.2.2 Übergreifen berücksichtigen
8022882/1DVD/2023-04-28 | SICK
Irrtümer und Änderungen vorbehalten
S
1
2
3

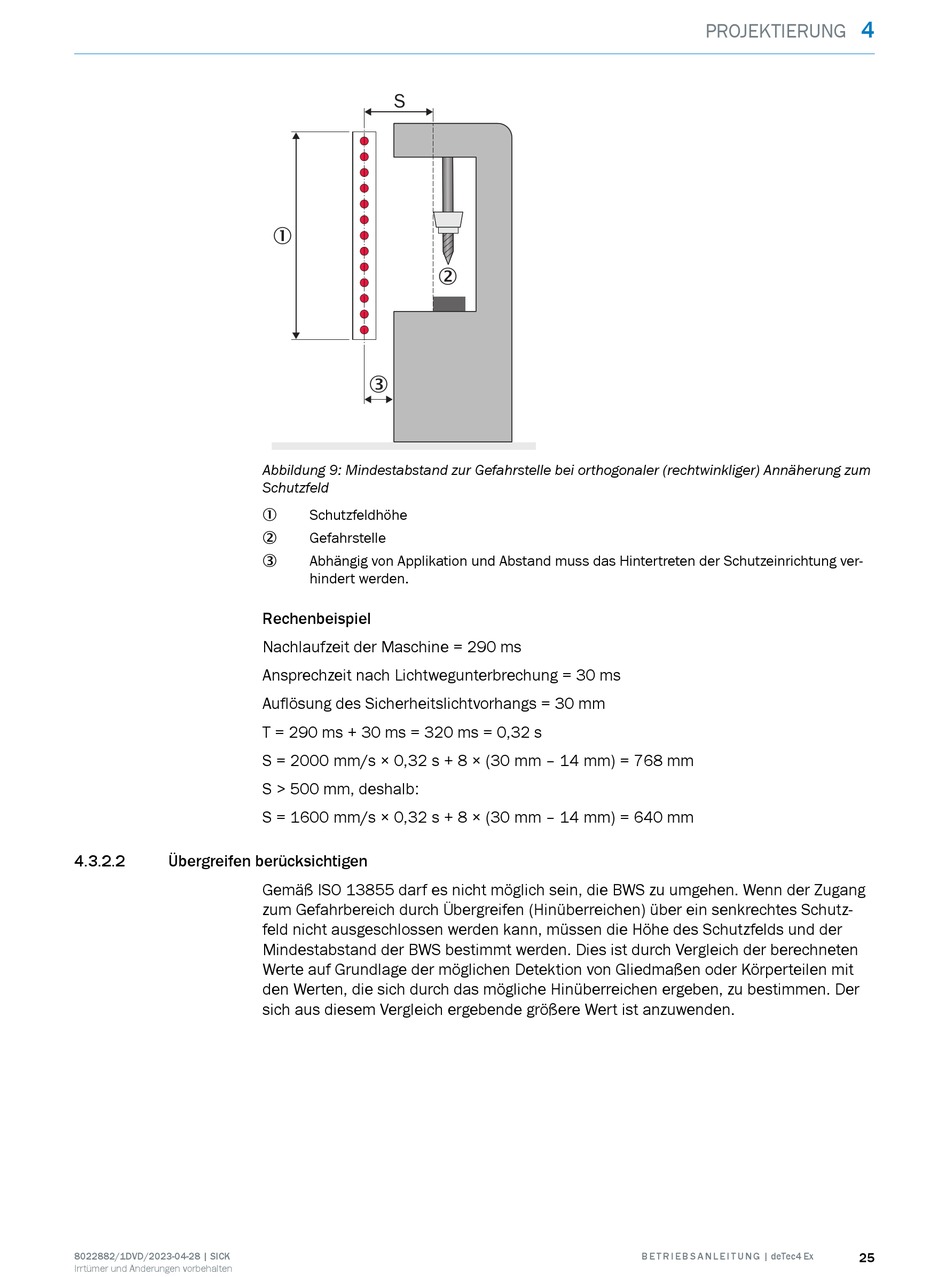

Abbildung 9: Mindestabstand zur Gefahrstelle bei orthogonaler (rechtwinkliger) Annäherung zum
Schutzfeld
Schutzfeldhöhe
1
Gefahrstelle
2
Abhängig von Applikation und Abstand muss das Hintertreten der Schutzeinrichtung ver‐
3
hindert werden.
Rechenbeispiel
Nachlaufzeit der Maschine = 290 ms
Ansprechzeit nach Lichtwegunterbrechung = 30 ms
Auflösung des Sicherheitslichtvorhangs = 30 mm
T = 290 ms + 30 ms = 320 ms = 0,32 s
S = 2000 mm/s × 0,32 s + 8 × (30 mm – 14 mm) = 768 mm
S > 500 mm, deshalb:
S = 1600 mm/s × 0,32 s + 8 × (30 mm – 14 mm) = 640 mm
Gemäß ISO 13855 darf es nicht möglich sein, die BWS zu umgehen. Wenn der Zugang
zum Gefahrbereich durch Übergreifen (Hinüberreichen) über ein senkrechtes Schutz‐
feld nicht ausgeschlossen werden kann, müssen die Höhe des Schutzfelds und der
Mindestabstand der BWS bestimmt werden. Dies ist durch Vergleich der berechneten
Werte auf Grundlage der möglichen Detektion von Gliedmaßen oder Körperteilen mit
den Werten, die sich durch das mögliche Hinüberreichen ergeben, zu bestimmen. Der
sich aus diesem Vergleich ergebende größere Wert ist anzuwenden.
