MONTAGE
52 B E T R I E B S A N L E I T U N G | deTec4 Ex
Vorgehensweise
1. Die untere Ausrichthalterung so montieren, dass die Gewindebohrung nach oben
zeigt und der Kopf der Klemmschraube nach unten zeigt.
2. Die untere Ausrichthalterung so weit wie möglich zu einer Seite wegdrehen. Die
Ausrichthalterung an der offenen Seite mit der ersten M8-Schraube durch die
Durchgangsbohrung festschrauben.
3. Die untere Ausrichthalterung auf die andere Seite drehen. Die Ausrichthalterung
mit der zweiten M8-Schraube festschrauben.
4. Die obere Ausrichthalterung so montieren, dass die Gewindebohrung nach unten
zeigt und der Kopf der Klemmschraube nach oben zeigt.
5. Die obere Ausrichthalterung so weit wie möglich zu einer Seite wegdrehen. Die
Ausrichthalterung an der offenen Seite mit der ersten M8-Schraube durch die
Durchgangsbohrung festschrauben.
6. Die obere Ausrichthalterung auf die andere Seite drehen. Die Ausrichthalterung
mit der zweiten M8-Schraube festschrauben.

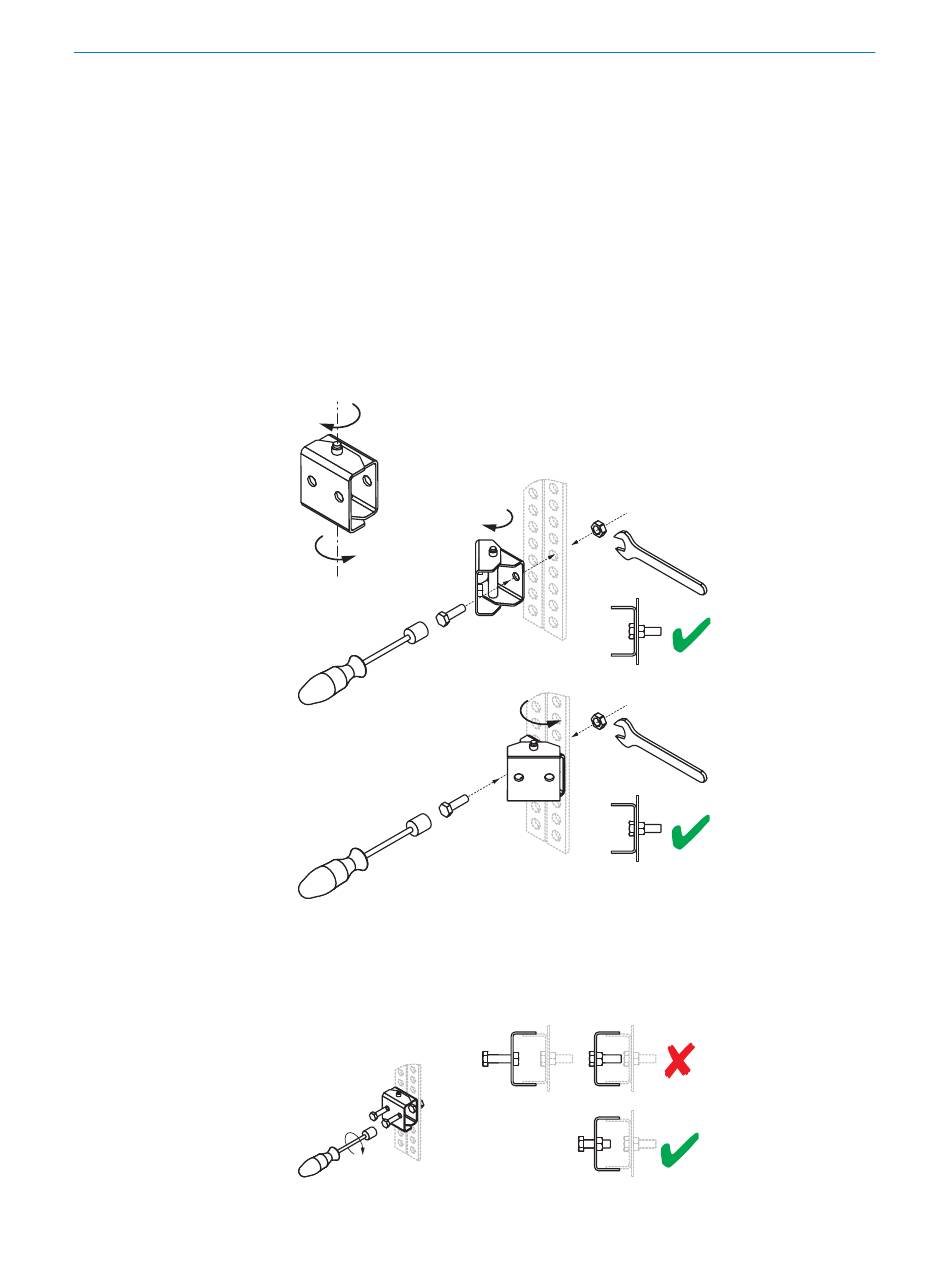

Abbildung 38: Schritt 1 bis 6
7. Die 2 M8-Schrauben für die Befestigung des unteren Endes des Explosionsschutz‐
gehäuses mit 6 bis 8 Umdrehungen in die untere Ausrichthalterung eindrehen.
Zwischen den Schrauben und der Ausrichthalterung genug Platz für das untere
Ende des Explosionsschutzgehäuses lassen.
Abbildung 39: Schritt 7
