9

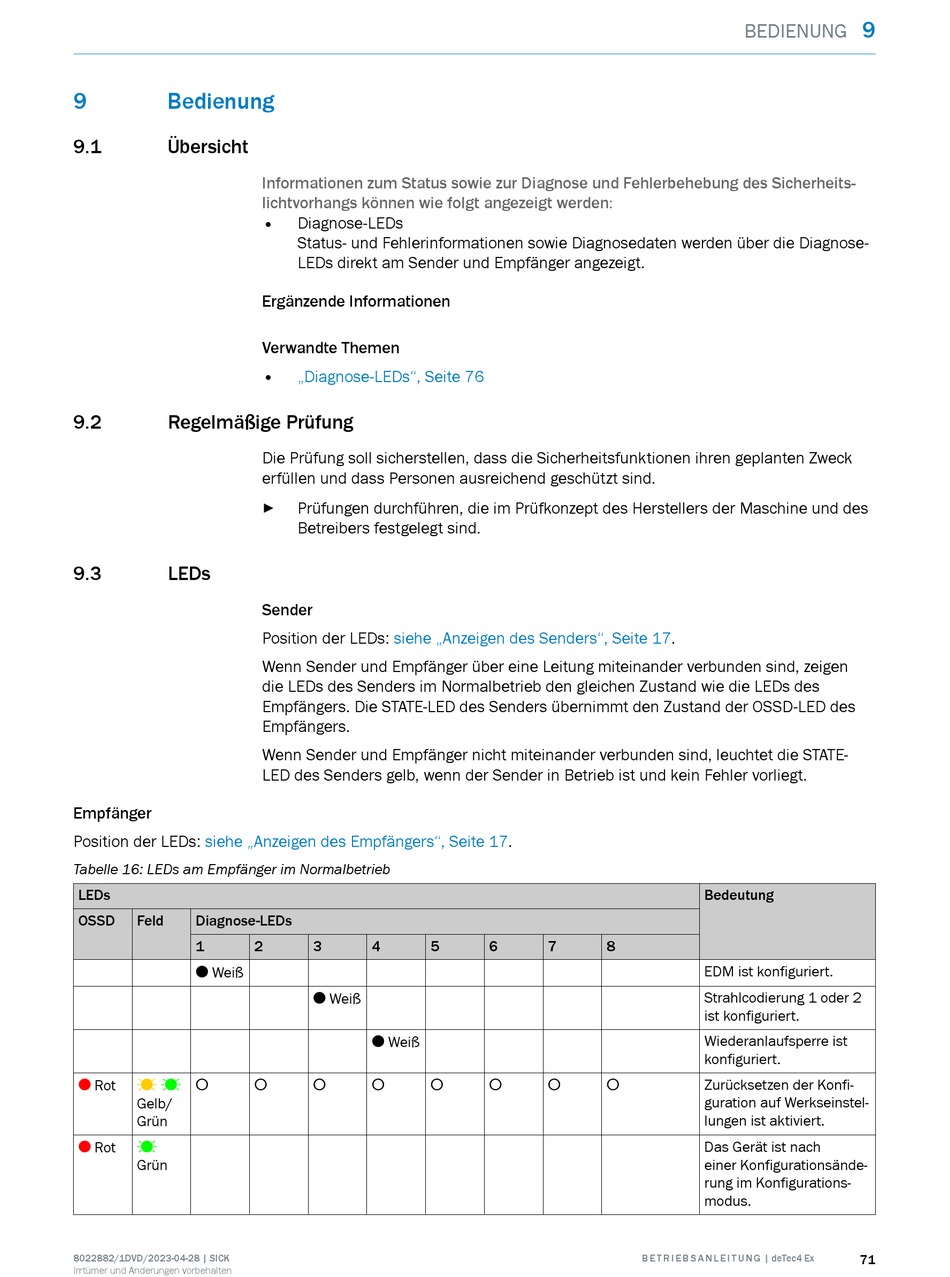

Bedienung

9.1 Übersicht
9.2 Regelmäßige Prüfung
9.3

LEDs

Empfänger
Position der LEDs: siehe „Anzeigen des Empfängers", Seite
Tabelle 16: LEDs am Empfänger im Normalbetrieb
LEDs
OSSD Feld Diagnose-LEDs
1
O Weiß
Rot
O Ö Ö o
Gelb/
Grün
Rot
O Ö
Grün
8022882/1DVD/2023-04-28 | SICK
Irrtümer und Änderungen vorbehalten
Informationen zum Status sowie zur Diagnose und Fehlerbehebung des Sicherheits‐
lichtvorhangs können wie folgt angezeigt werden:
• Diagnose-LEDs
Status- und Fehlerinformationen sowie Diagnosedaten werden über die Diagnose-
LEDs direkt am Sender und Empfänger angezeigt.
Ergänzende Informationen
Verwandte Themen
• „Diagnose-LEDs", Seite 76
Die Prüfung soll sicherstellen, dass die Sicherheitsfunktionen ihren geplanten Zweck
erfüllen und dass Personen ausreichend geschützt sind.
Prüfungen durchführen, die im Prüfkonzept des Herstellers der Maschine und des
►
Betreibers festgelegt sind.
Sender
Position der LEDs: siehe „Anzeigen des Senders", Seite
Wenn Sender und Empfänger über eine Leitung miteinander verbunden sind, zeigen
die LEDs des Senders im Normalbetrieb den gleichen Zustand wie die LEDs des
Empfängers. Die STATE-LED des Senders übernimmt den Zustand der OSSD-LED des
Empfängers.
Wenn Sender und Empfänger nicht miteinander verbunden sind, leuchtet die STATE-
LED des Senders gelb, wenn der Sender in Betrieb ist und kein Fehler vorliegt.
2 3 4 5
O Weiß
O Weiß
o o o o
17.
17.
6 7 8
o o o
B E T R I E B S A N L E I T U N G | deTec4 Ex
9
BEDIENUNG
Bedeutung
EDM ist konfiguriert.
Strahlcodierung 1 oder 2
ist konfiguriert.
Wiederanlaufsperre ist
konfiguriert.
Zurücksetzen der Konfi‐
guration auf Werkseinstel‐
lungen ist aktiviert.
Das Gerät ist nach
einer Konfigurationsände‐
rung im Konfigurations‐
modus.
71
