3
PRODUKTBESCHREIBUNG
3.2

Produkteigenschaften

3.2.1 Überblick über das Gerät
3.2.2

Automatische Einmessung der Schutzfeldbreite

14 B E T R I E B S A N L E I T U N G | deTec4 Ex
Auflösung
Die Auflösung beschreibt die Größe des kleinsten Objekts, das der Sicherheitslichtvor‐
hang innerhalb des Schutzfelds immer erkennt. Die Auflösung entspricht dem Durch‐
messer des zum Sicherheitslichtvorhang gehörenden Prüfstabs.
Der Sicherheitslichtvorhang hat eine Auflösung von 30 mm. Diese Auflösung ermöglicht
Handschutz.
Reichweite
Die Reichweite ist die maximale Schutzfeldbreite.
Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite.
Verwandte Themen
•
„Flexible Schaltschrankverkabelung und beidseitige Statusanzeige", Seite 16
• „Datenblatt", Seite 85
• „Umlenkspiegel", Seite 98
1
3
2
4

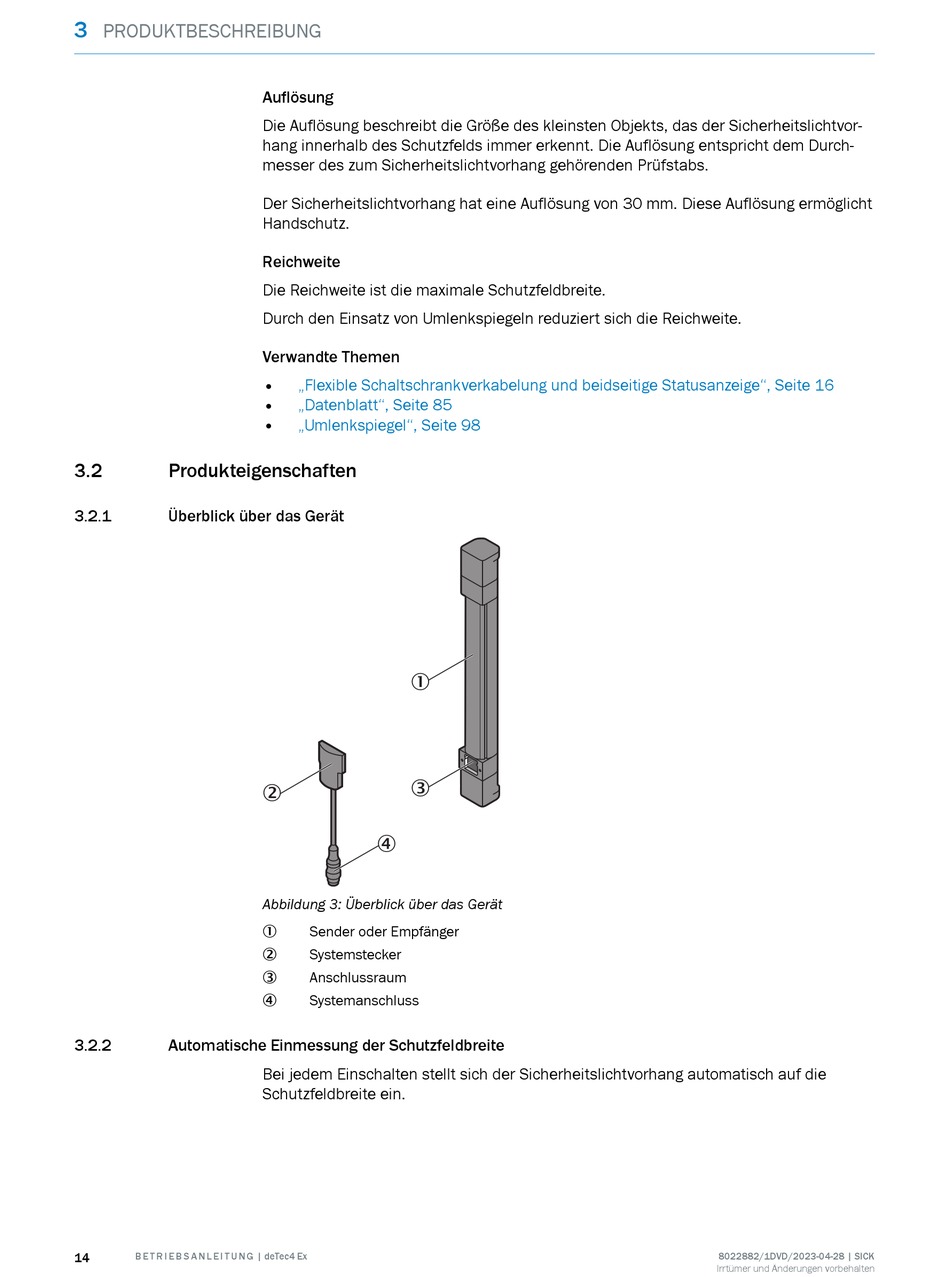

Abbildung 3: Überblick über das Gerät
Sender oder Empfänger
1
Systemstecker
2
Anschlussraum
3
Systemanschluss
4
Bei jedem Einschalten stellt sich der Sicherheitslichtvorhang automatisch auf die
Schutzfeldbreite ein.
