4.4.1

Wiederanlaufsperre

4.4.1.1 Integrierte Wiederanlaufsperre und Rücksetzen
8022882/1DVD/2023-04-28 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
Die Wiederanlaufsperre verhindert einen automatischen Maschinenanlauf, z. B. nach‐
dem während des Maschinenbetriebs eine Schutzeinrichtung angesprochen hat oder
nachdem die Betriebsart der Maschine geändert wurde.
Je nach den am Einsatzort gültigen Bestimmungen muss eine Wiederanlaufsperre
realisiert werden.
Der Sicherheitslichtvorhang hat eine interne Wiederanlaufsperre.
Wichtige Hinweise
GEFAHR
Gefahr durch unerwarteten Anlauf der Maschine
Die Maschine darf nicht wieder anlaufen, wenn die OSSDs nach dem Betätigen des
Rücksetztasters in den EIN-Zustand wechseln. Die Steuerung muss sicherstellen, dass
die Maschine erst wieder anläuft, wenn nach dem Rücksetztaster auch die Starttaste
der Maschine betätigt wird.
Sicherstellen, dass die Maschine nur dann anlaufen kann, wenn Rücksetztaster
►
und Starttaste in der vorgegebenen Reihenfolge betätigt werden.
Funktionsweise
Bevor die Maschine wieder gestartet werden kann, muss der Bediener die Wiederan‐
laufsperre zurücksetzen.
1 2

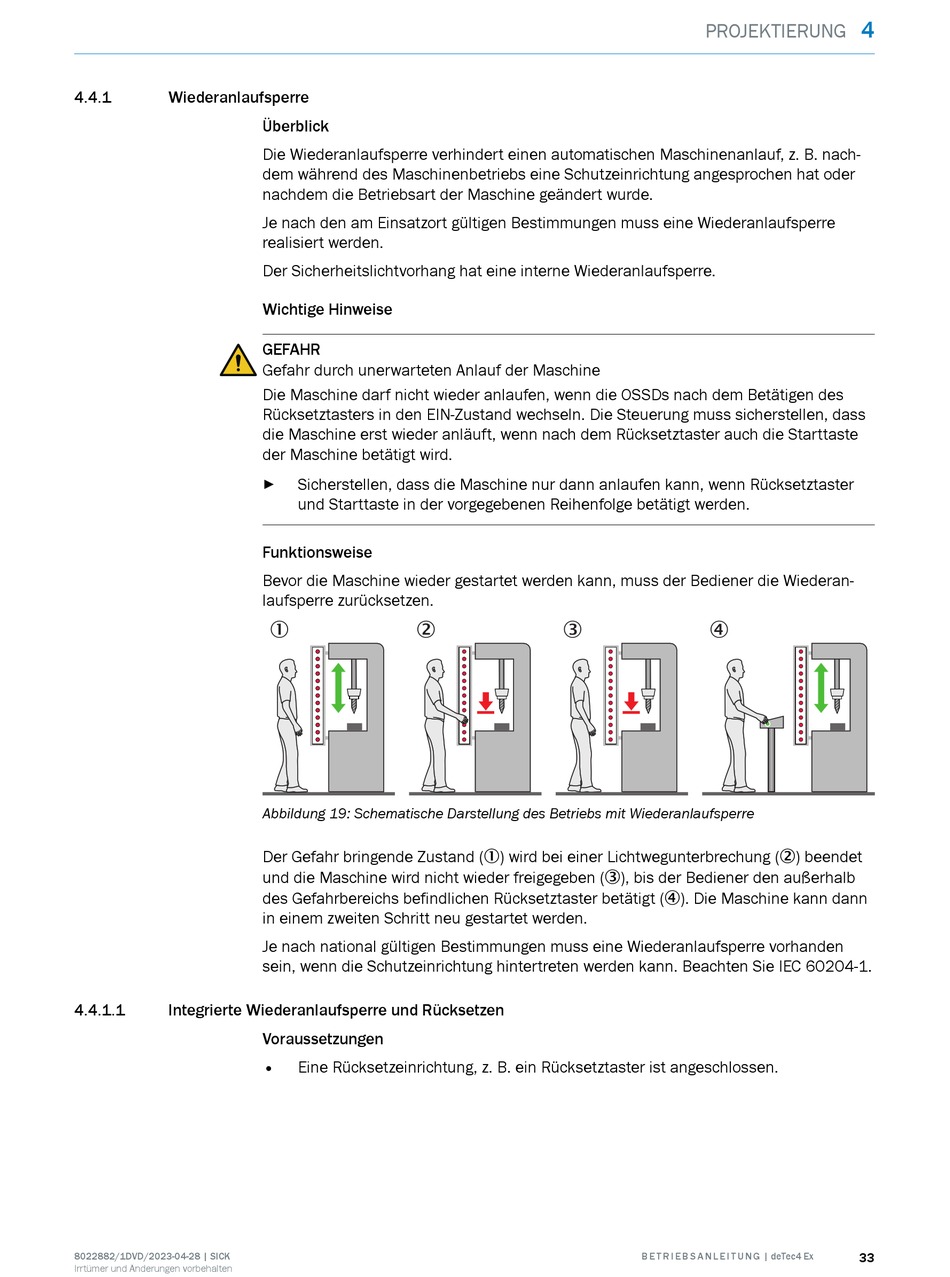

Abbildung 19: Schematische Darstellung des Betriebs mit Wiederanlaufsperre
Der Gefahr bringende Zustand (1) wird bei einer Lichtwegunterbrechung (2) beendet
und die Maschine wird nicht wieder freigegeben (3), bis der Bediener den außerhalb
des Gefahrbereichs befindlichen Rücksetztaster betätigt (4). Die Maschine kann dann
in einem zweiten Schritt neu gestartet werden.
Je nach national gültigen Bestimmungen muss eine Wiederanlaufsperre vorhanden
sein, wenn die Schutzeinrichtung hintertreten werden kann. Beachten Sie IEC 60204-1.
Voraussetzungen
• Eine Rücksetzeinrichtung, z. B. ein Rücksetztaster ist angeschlossen.
PROJEKTIERUNG
3 4
