5.3
Optik montieren
5.3.1
Objektiv montieren
5.3.1.1

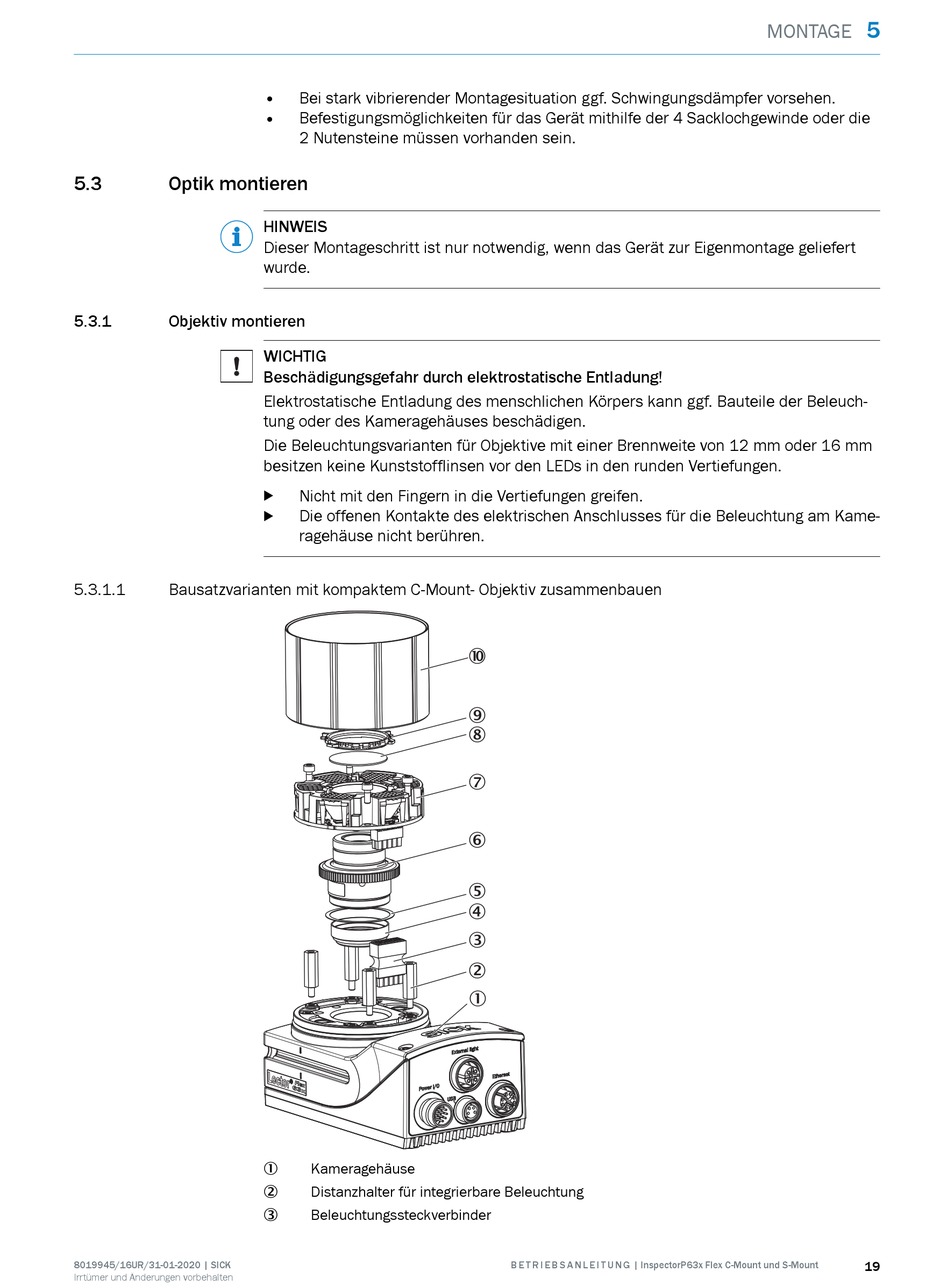

Bausatzvarianten mit kompaktem C-Mount- Objektiv zusammenbauen
8019945/16UR/31-01-2020 | SICK
Irrtümer und Änderungen vorbehalten
•
Bei stark vibrierender Montagesituation ggf. Schwingungsdämpfer vorsehen.
•
Befestigungsmöglichkeiten für das Gerät mithilfe der 4 Sacklochgewinde oder die
2 Nutensteine müssen vorhanden sein.
HINWEIS
Dieser Montageschritt ist nur notwendig, wenn das Gerät zur Eigenmontage geliefert
wurde.
WICHTIG
Beschädigungsgefahr durch elektrostatische Entladung!
Elektrostatische Entladung des menschlichen Körpers kann ggf. Bauteile der Beleuch‐
tung oder des Kameragehäuses beschädigen.
Die Beleuchtungsvarianten für Objektive mit einer Brennweite von 12 mm oder 16 mm
besitzen keine Kunststofflinsen vor den LEDs in den runden Vertiefungen.
Nicht mit den Fingern in die Vertiefungen greifen.
b
Die offenen Kontakte des elektrischen Anschlusses für die Beleuchtung am Kame‐
b
ragehäuse nicht berühren.
Kameragehäuse
1
Distanzhalter für integrierbare Beleuchtung
2
Beleuchtungssteckverbinder
3
ß
9
8
7
6
5
4
3
2
1
B E T R I E B S A N L E I T U N G | InspectorP63x Flex C-Mount und S-Mount
5
MONTAGE
19
