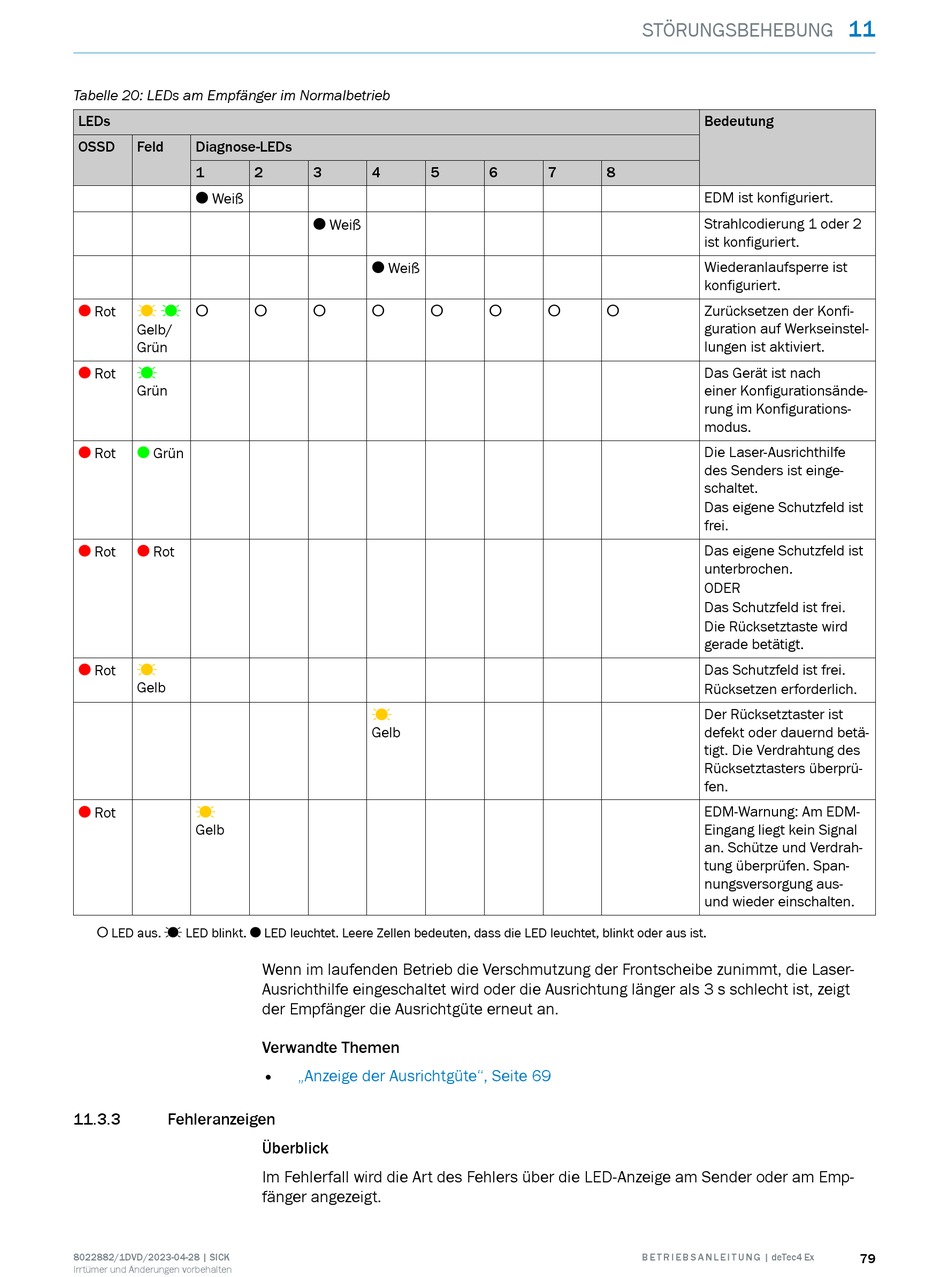

Tabelle 20: LEDs am Empfänger im Normalbetrieb
LEDs
OSSD Feld Diagnose-LEDs
1
O Weiß
Rot
O Ö Ö o
Gelb/
Grün
Rot
O Ö
Grün
Rot Grün
O O
Rot Rot
O O
Rot
O Ö
Gelb
Rot
O Ö
Gelb
o LED aus. Ö LED blinkt. O LED leuchtet. Leere Zellen bedeuten, dass die LED leuchtet, blinkt oder aus ist.
11.3.3

Fehleranzeigen

8022882/1DVD/2023-04-28 | SICK
Irrtümer und Änderungen vorbehalten
2 3 4 5
O Weiß
O Weiß
o o o o
Ö
Gelb
Wenn im laufenden Betrieb die Verschmutzung der Frontscheibe zunimmt, die Laser-
Ausrichthilfe eingeschaltet wird oder die Ausrichtung länger als 3 s schlecht ist, zeigt
der Empfänger die Ausrichtgüte erneut an.
Verwandte Themen
• „Anzeige der Ausrichtgüte", Seite 69
Überblick
Im Fehlerfall wird die Art des Fehlers über die LED-Anzeige am Sender oder am Emp‐
fänger angezeigt.
STÖRUNGSBEHEBUNG
6 7 8
o o o
B E T R I E B S A N L E I T U N G | deTec4 Ex
11
Bedeutung
EDM ist konfiguriert.
Strahlcodierung 1 oder 2
ist konfiguriert.
Wiederanlaufsperre ist
konfiguriert.
Zurücksetzen der Konfi‐
guration auf Werkseinstel‐
lungen ist aktiviert.
Das Gerät ist nach
einer Konfigurationsände‐
rung im Konfigurations‐
modus.
Die Laser-Ausrichthilfe
des Senders ist einge‐
schaltet.
Das eigene Schutzfeld ist
frei.
Das eigene Schutzfeld ist
unterbrochen.
ODER
Das Schutzfeld ist frei.
Die Rücksetztaste wird
gerade betätigt.
Das Schutzfeld ist frei.
Rücksetzen erforderlich.
Der Rücksetztaster ist
defekt oder dauernd betä‐
tigt. Die Verdrahtung des
Rücksetztasters überprü‐
fen.
EDM-Warnung: Am EDM-
Eingang liegt kein Signal
an. Schütze und Verdrah‐
tung überprüfen. Span‐
nungsversorgung aus-
und wieder einschalten.
