4.3.4.2

Entgegengesetzte Senderichtung verwenden

8022882/1DVD/2023-04-28 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Ein Sicherheitslichtvorhang mit der Strahlcodierung Uncoded kann durch Sender mit
Code 1 oder Code 2 beeinflusst werden.
Ein Sicherheitslichtvorhang mit Code 1 oder Code 2 kann durch Sender mit der Strahl‐
codierung Uncoded beeinflusst werden.
Sicherheitslichtvorhänge mit gleicher Strahlcodierung können sich gegenseitig beein‐
flussen.
Bei räumlich nahen Systemen ausschließlich Code 1 und Code 2 verwenden.
►
Strahlcodierung verwenden
Verwenden Sie geeignete Strahlcodierungen, um die gegenseitige Beeinflussung von
benachbarten Systemen zu verhindern.
Einen Sicherheitslichtvorhang mit Code 1 und den anderen Sicherheitslichtvor‐
►
hang mit Code 2 konfigurieren.
Code 1
s
Code 2
s

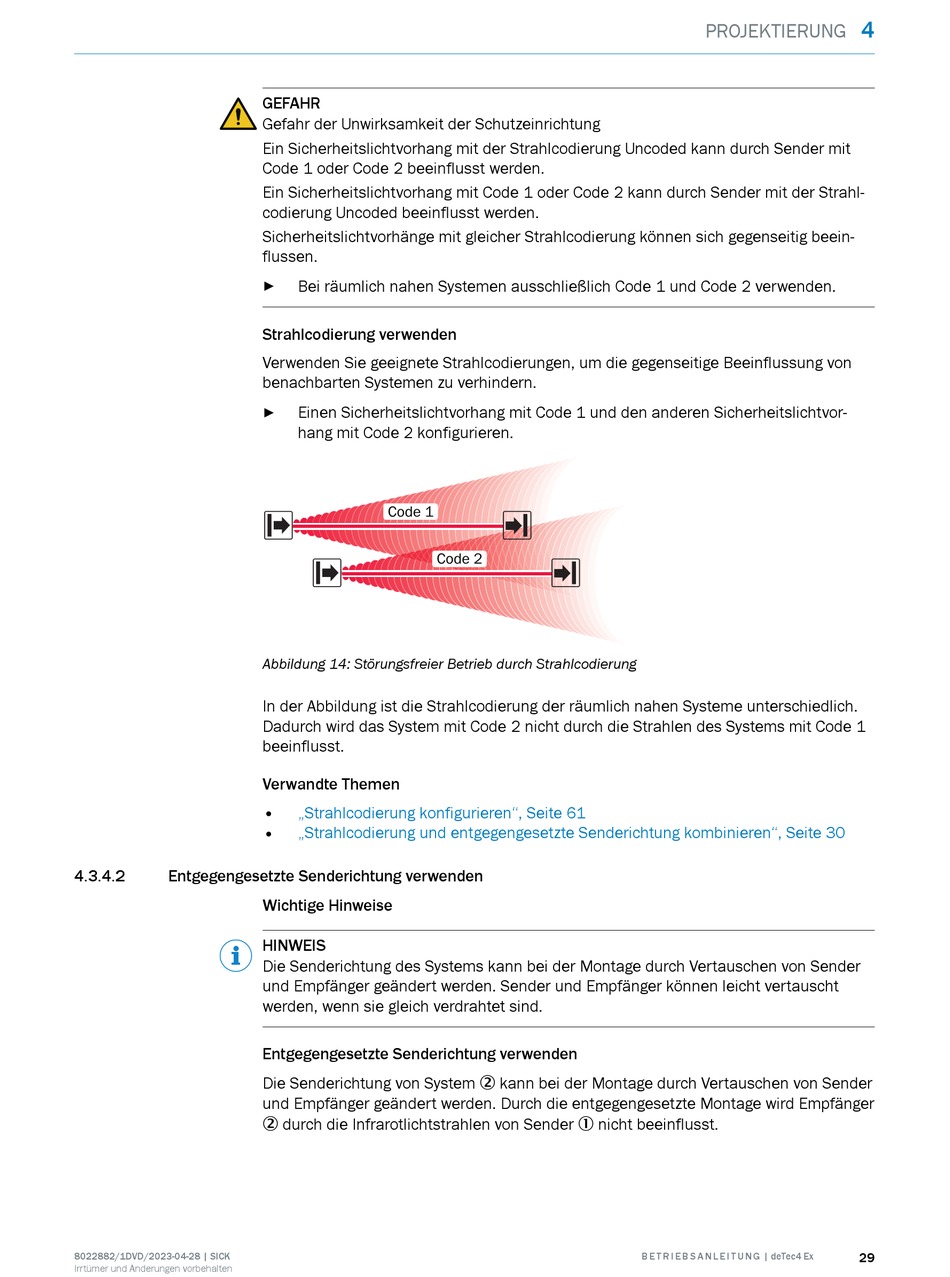

Abbildung 14: Störungsfreier Betrieb durch Strahlcodierung
In der Abbildung ist die Strahlcodierung der räumlich nahen Systeme unterschiedlich.
Dadurch wird das System mit Code 2 nicht durch die Strahlen des Systems mit Code 1
beeinflusst.
Verwandte Themen
• „Strahlcodierung konfigurieren", Seite 61
• „Strahlcodierung und entgegengesetzte Senderichtung kombinieren", Seite 30
Wichtige Hinweise
HINWEIS
Die Senderichtung des Systems kann bei der Montage durch Vertauschen von Sender
und Empfänger geändert werden. Sender und Empfänger können leicht vertauscht
werden, wenn sie gleich verdrahtet sind.
Entgegengesetzte Senderichtung verwenden
Die Senderichtung von System 2 kann bei der Montage durch Vertauschen von Sender
und Empfänger geändert werden. Durch die entgegengesetzte Montage wird Empfänger
2 durch die Infrarotlichtstrahlen von Sender 1 nicht beeinflusst.
r
r
