MONTAGE
50 B E T R I E B S A N L E I T U N G | deTec4 Ex

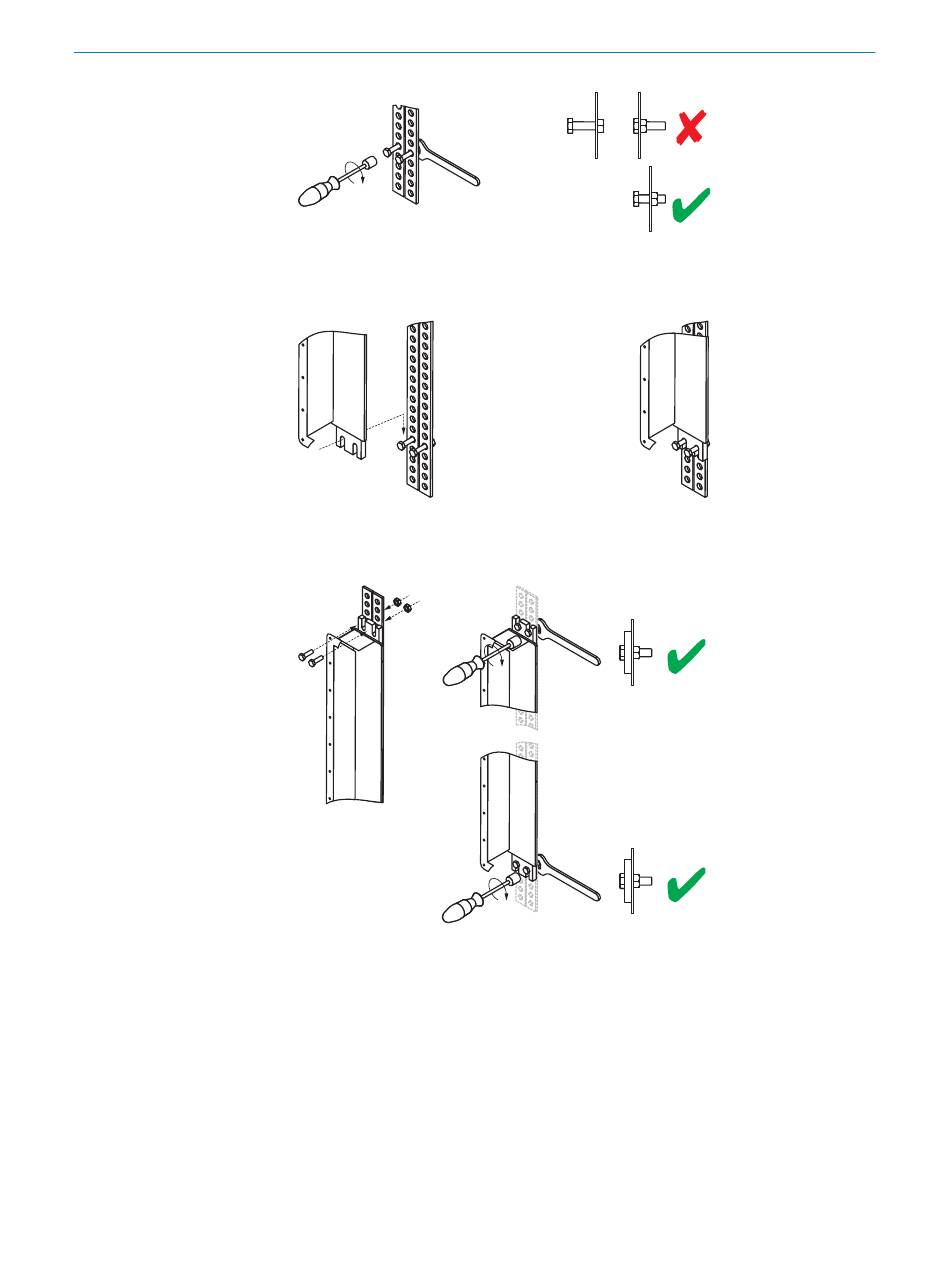

Abbildung 33: Schritt 1
2. Das Explosionsschutzgehäuse so auf die beiden Schrauben setzen, dass die Mon‐
tagelöcher direkt auf den teilweise eingedrehten Schrauben aufliegen.
Abbildung 34: Schritt 2
3. Das obere Ende des Explosionsschutzgehäuses mit zwei M8-Schrauben an der
Montagefläche befestigen.
Abbildung 35: Schritt 3 und 4
4. Die unteren zwei M8-Schrauben fest anziehen.
