Anzeigen des Senders

1
2
3

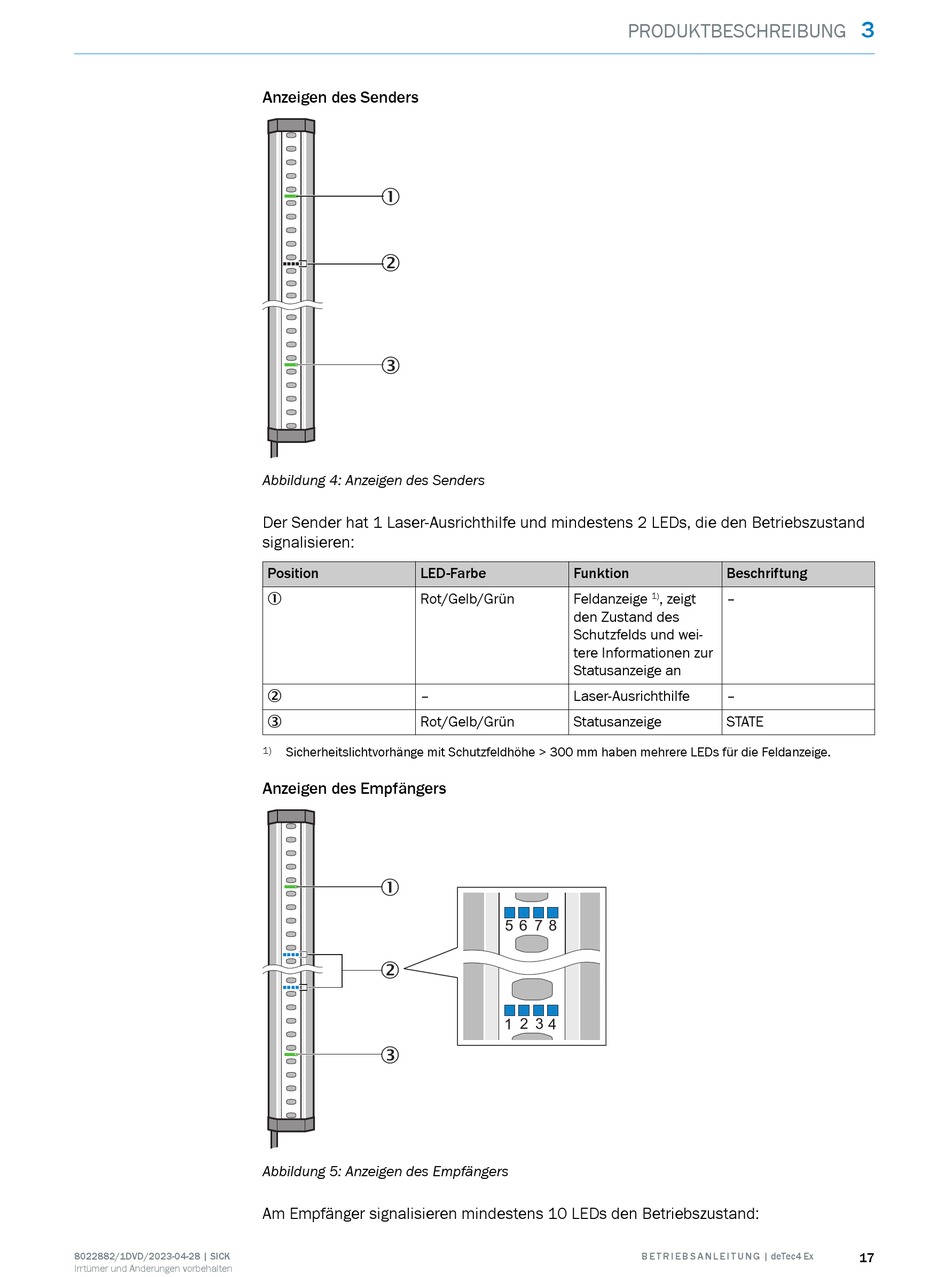

Abbildung 4: Anzeigen des Senders
Der Sender hat 1 Laser-Ausrichthilfe und mindestens 2 LEDs, die den Betriebszustand
signalisieren:
Position LED-Farbe
Rot/Gelb/Grün
1
–
2
Rot/Gelb/Grün
3
1) Sicherheitslichtvorhänge mit Schutzfeldhöhe > 300 mm haben mehrere LEDs für die Feldanzeige.
Anzeigen des Empfängers
1
2
3
Abbildung 5: Anzeigen des Empfängers
Am Empfänger signalisieren mindestens 10 LEDs den Betriebszustand:
PRODUKTBESCHREIBUNG
Funktion
Feldanzeige , zeigt
1)
den Zustand des
Schutzfelds und wei‐
tere Informationen zur
Statusanzeige an
Laser-Ausrichthilfe
Statusanzeige
5 6 7 8
1 2 3 4
