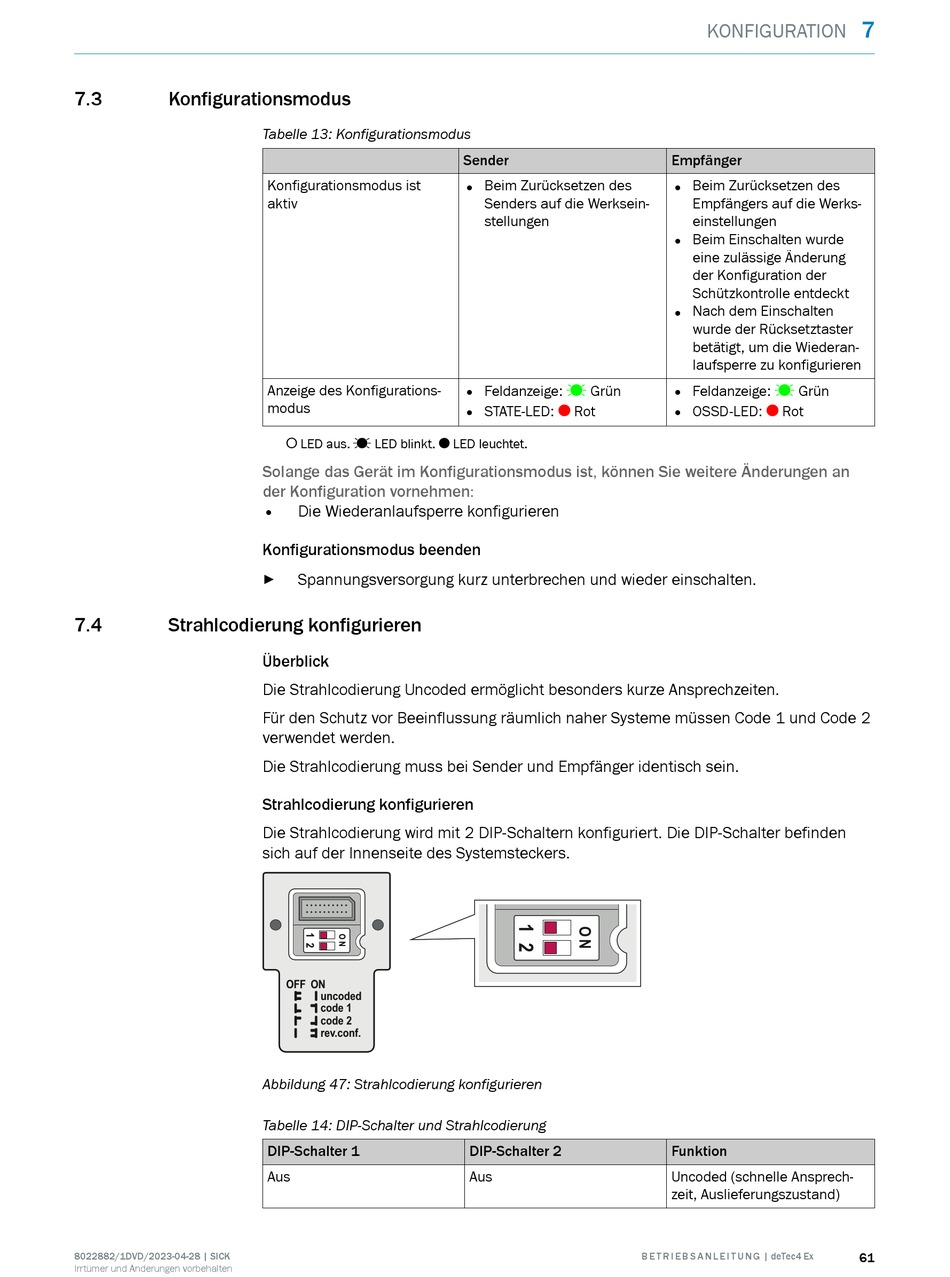

Konfigurationsmodus; Strahlcodierung Konfigurieren - SICK deTec4 Ex Betriebsanleitung

7.3

Konfigurationsmodus

7.4

Strahlcodierung konfigurieren

8022882/1DVD/2023-04-28 | SICK
Irrtümer und Änderungen vorbehalten
Tabelle 13: Konfigurationsmodus
Konfigurationsmodus ist
aktiv
Anzeige des Konfigurations‐
modus
o LED aus. Ö LED blinkt. O LED leuchtet.
Solange das Gerät im Konfigurationsmodus ist, können Sie weitere Änderungen an
der Konfiguration vornehmen:
• Die Wiederanlaufsperre konfigurieren
Konfigurationsmodus beenden
Spannungsversorgung kurz unterbrechen und wieder einschalten.
►
Überblick
Die Strahlcodierung Uncoded ermöglicht besonders kurze Ansprechzeiten.
Für den Schutz vor Beeinflussung räumlich naher Systeme müssen Code 1 und Code 2
verwendet werden.
Die Strahlcodierung muss bei Sender und Empfänger identisch sein.

Strahlcodierung konfigurieren

Die Strahlcodierung wird mit 2 DIP-Schaltern konfiguriert. Die DIP-Schalter befinden
sich auf der Innenseite des Systemsteckers.
OFF ON
uncoded
code 1
code 2
rev.conf.
Abbildung 47: Strahlcodierung konfigurieren
Tabelle 14: DIP-Schalter und Strahlcodierung
DIP-Schalter 1
Aus
Sender
•
Beim Zurücksetzen des
Senders auf die Werksein‐
stellungen
•
Feldanzeige: Grün
Ö
•
STATE-LED: Rot
O
DIP-Schalter 2
Aus
B E T R I E B S A N L E I T U N G | deTec4 Ex
KONFIGURATION
Empfänger
•
Beim Zurücksetzen des
Empfängers auf die Werks‐
einstellungen
•
Beim Einschalten wurde
eine zulässige Änderung
der Konfiguration der
Schützkontrolle entdeckt
• Nach dem Einschalten
wurde der Rücksetztaster
betätigt, um die Wiederan‐
laufsperre zu konfigurieren
•
Feldanzeige: Grün
Ö
•
OSSD-LED: Rot
O
Funktion
Uncoded (schnelle Ansprech‐
zeit, Auslieferungszustand)
