8
INBETRIEBNAHME
8.4 Prüfung bei Inbetriebnahme und Veränderungen
70 B E T R I E B S A N L E I T U N G | deTec4 Ex

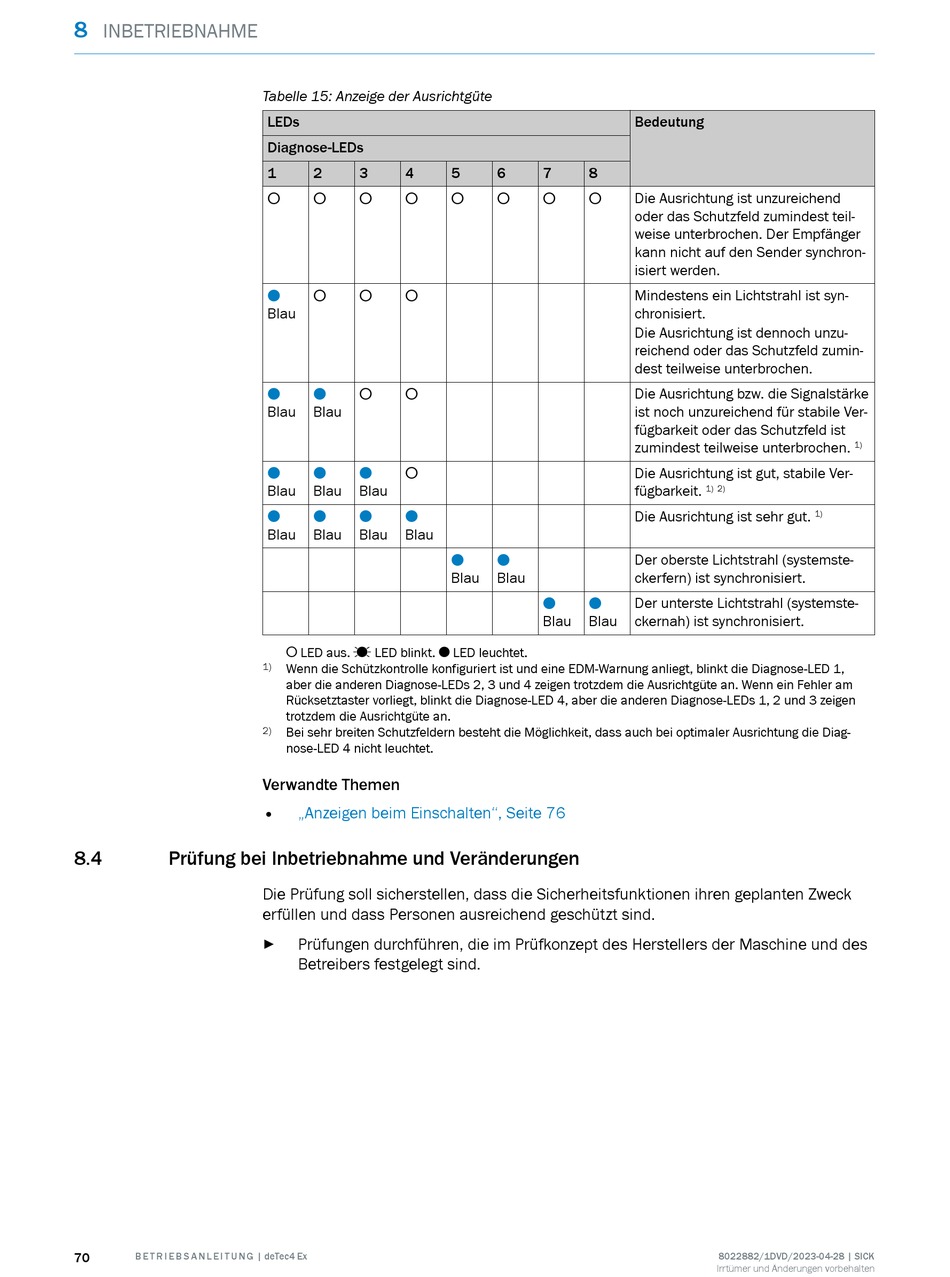

Tabelle 15: Anzeige der Ausrichtgüte
LEDs
Diagnose-LEDs
1 2 3 4
o o o o
O o o o
Blau
O O o o
Blau Blau
O O O o
Blau Blau Blau
O O O O
Blau Blau Blau Blau
o LED aus. Ö LED blinkt. O LED leuchtet.
1) Wenn die Schützkontrolle konfiguriert ist und eine EDM-Warnung anliegt, blinkt die Diagnose-LED 1,
aber die anderen Diagnose-LEDs 2, 3 und 4 zeigen trotzdem die Ausrichtgüte an. Wenn ein Fehler am
Rücksetztaster vorliegt, blinkt die Diagnose-LED 4, aber die anderen Diagnose-LEDs 1, 2 und 3 zeigen
trotzdem die Ausrichtgüte an.
2) Bei sehr breiten Schutzfeldern besteht die Möglichkeit, dass auch bei optimaler Ausrichtung die Diag‐
nose-LED 4 nicht leuchtet.

Verwandte Themen

• „Anzeigen beim Einschalten", Seite 76
Die Prüfung soll sicherstellen, dass die Sicherheitsfunktionen ihren geplanten Zweck
erfüllen und dass Personen ausreichend geschützt sind.
Prüfungen durchführen, die im Prüfkonzept des Herstellers der Maschine und des
►
Betreibers festgelegt sind.
5 6 7 8
o o o o
O O
Blau Blau
O O
Blau Blau
Bedeutung
Die Ausrichtung ist unzureichend
oder das Schutzfeld zumindest teil‐
weise unterbrochen. Der Empfänger
kann nicht auf den Sender synchron‐
isiert werden.
Mindestens ein Lichtstrahl ist syn‐
chronisiert.
Die Ausrichtung ist dennoch unzu‐
reichend oder das Schutzfeld zumin‐
dest teilweise unterbrochen.
Die Ausrichtung bzw. die Signalstärke
ist noch unzureichend für stabile Ver‐
fügbarkeit oder das Schutzfeld ist
zumindest teilweise unterbrochen.
Die Ausrichtung ist gut, stabile Ver‐
fügbarkeit.
1) 2)
Die Ausrichtung ist sehr gut.
Der oberste Lichtstrahl (systemste‐
ckerfern) ist synchronisiert.
Der unterste Lichtstrahl (systemste‐
ckernah) ist synchronisiert.
