Strahlcodierung Und Entgegengesetzte Senderichtung Kombinieren; Störungsfreier Betrieb Von 4 Benachbarten Systemen Durch Strahlcodierung Und Entgegengesetzte Senderichtung; Einbindung In Die Elektrische Steuerung - SICK deTec4 Ex Betriebsanleitung

4
PROJEKTIERUNG
4.3.4.3

Strahlcodierung und entgegengesetzte Senderichtung kombinieren

4.4

Einbindung in die elektrische Steuerung

30 B E T R I E B S A N L E I T U N G | deTec4 Ex
1
s s s s s s s s s s s s s s s

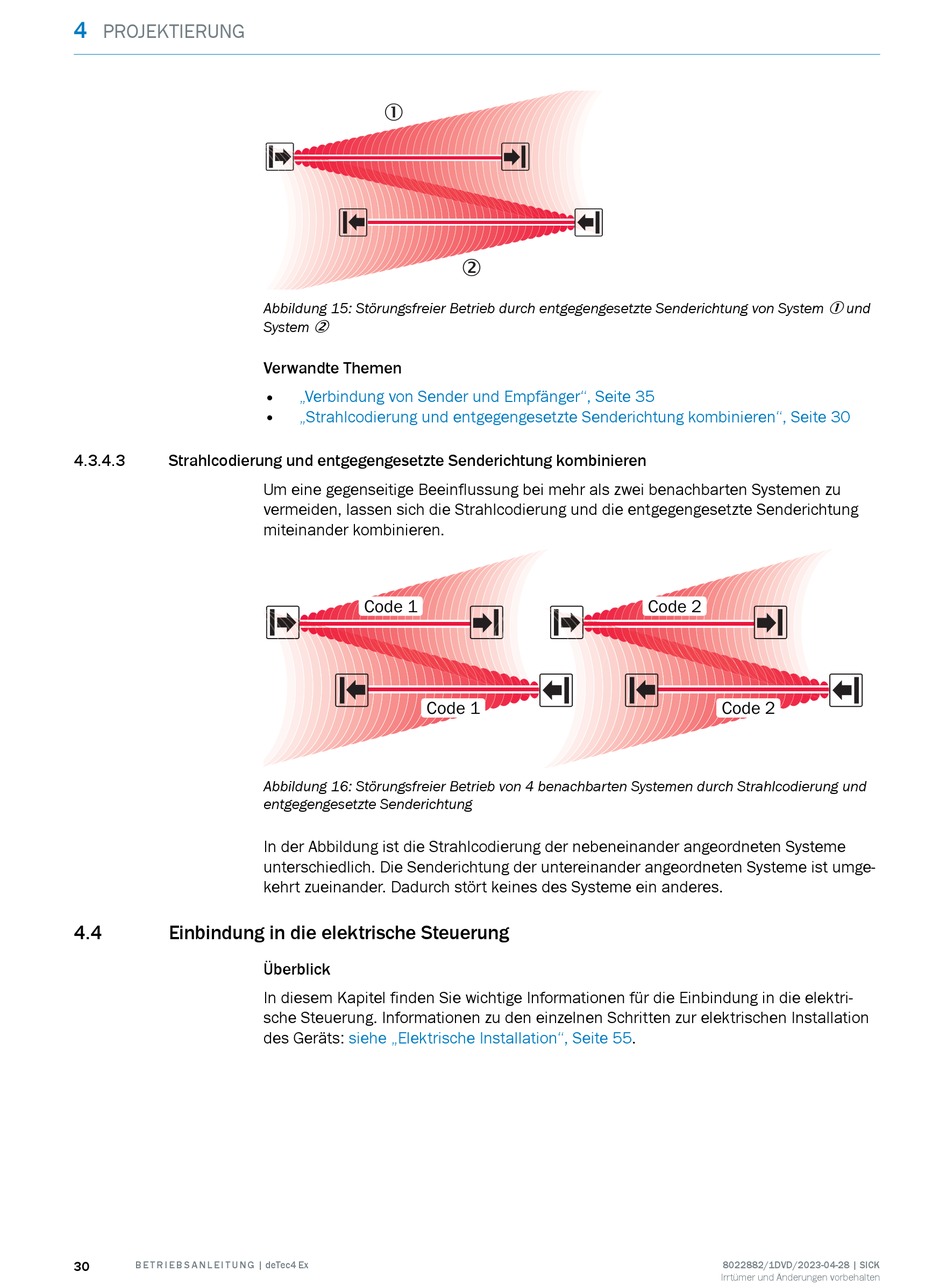

Abbildung 15: Störungsfreier Betrieb durch entgegengesetzte Senderichtung von System
System 2
Verwandte Themen
• „Verbindung von Sender und Empfänger", Seite 35
• „Strahlcodierung und entgegengesetzte Senderichtung kombinieren", Seite 30
Um eine gegenseitige Beeinflussung bei mehr als zwei benachbarten Systemen zu
vermeiden, lassen sich die Strahlcodierung und die entgegengesetzte Senderichtung
miteinander kombinieren.
Code 1
s s s s s s s s s s s s s s s s s s
Code 1
Abbildung 16: Störungsfreier Betrieb von 4 benachbarten Systemen durch Strahlcodierung und
entgegengesetzte Senderichtung
In der Abbildung ist die Strahlcodierung der nebeneinander angeordneten Systeme
unterschiedlich. Die Senderichtung der untereinander angeordneten Systeme ist umge‐
kehrt zueinander. Dadurch stört keines des Systeme ein anderes.
Überblick
In diesem Kapitel finden Sie wichtige Informationen für die Einbindung in die elektri‐
sche Steuerung. Informationen zu den einzelnen Schritten zur elektrischen Installation
des Geräts: siehe „Elektrische Installation", Seite
r
2
r r r r r r s r r r r r s s s s s s s s s s s s s s s s s
55.
1 und
Code 2
r
Code 2
