5
Montage
5.1
Benötigtes Material
5.2
Montageort vorbereiten
5.3
Lieferumfang
5.4
Montageablauf
8017974/COMAT/ 2015-02-xx | S I C K A G
Irrtümer und Änderungen vorbehalten
Zur Montage des WI180C-PB benötigen Sie folgende zusätzliche Materialien:
−
geerdete Hutschiene (vormontiert)
−
vorkonfektioniertes Kabel (max. 30 m) mit M8-Buchse
(Belegung
siehe Seite
−
vorkonfektioniertes Kabel für Profibus mit D-Sub-Stecker
(Belegung
siehe Seite
−
eine oder mehrere Signalquellen (z. B. WLL180T, OD Mini)
−
kleiner Schlitzschraubenzieher
1.
Montieren Sie eine geerdete Hutschiene im Bereich der Applikation.
2.
Verlegen Sie die beiden vorkonfektionierten Kabel so, dass sie leicht an die
Anschlüsse des WI180C-PB angeschlossen werden können. Verwenden Sie ggf.
Kabelkanäle, Kabelbinder und Zugentlastungen.
−
WI180C-PB
−
Schnellanleitung
1.
Packen Sie den WI180C-PB vorsichtig aus.
2
1
2.

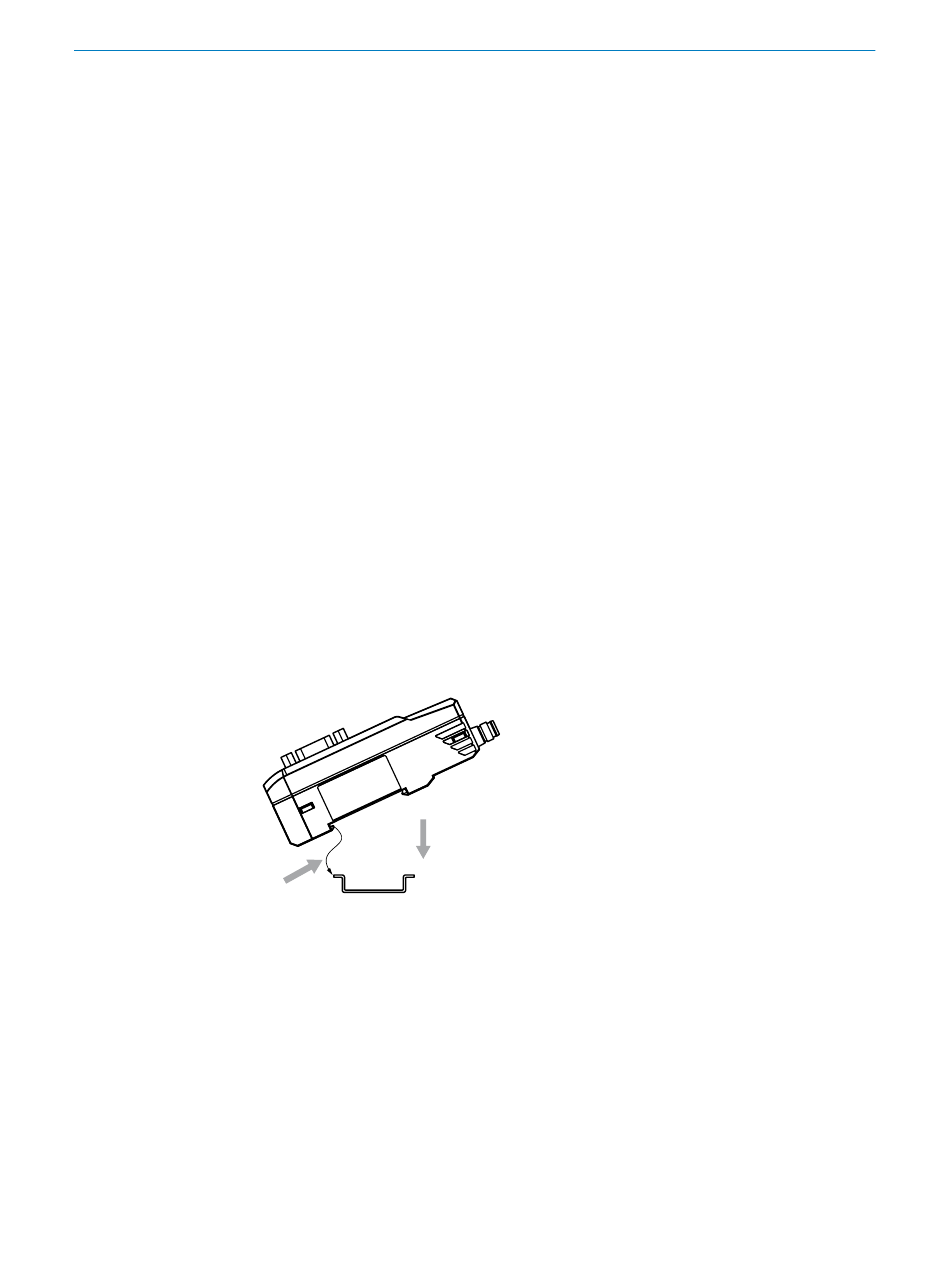

Klemmen Sie den WI180C-PB, wie in der Grafik dargestellt, auf die Hutschiene.
3.
Klemmen Sie die nachgeschalteten Geräte gemäß Montageanleitung auf die Hut-
schiene.
10)
10)
P R O F I B U S - K O P P L E R | W I 1 8 0 C - P B
MONTAGE
3
1 3
