BD Kiestra™ TLA Benutzerhandbuch

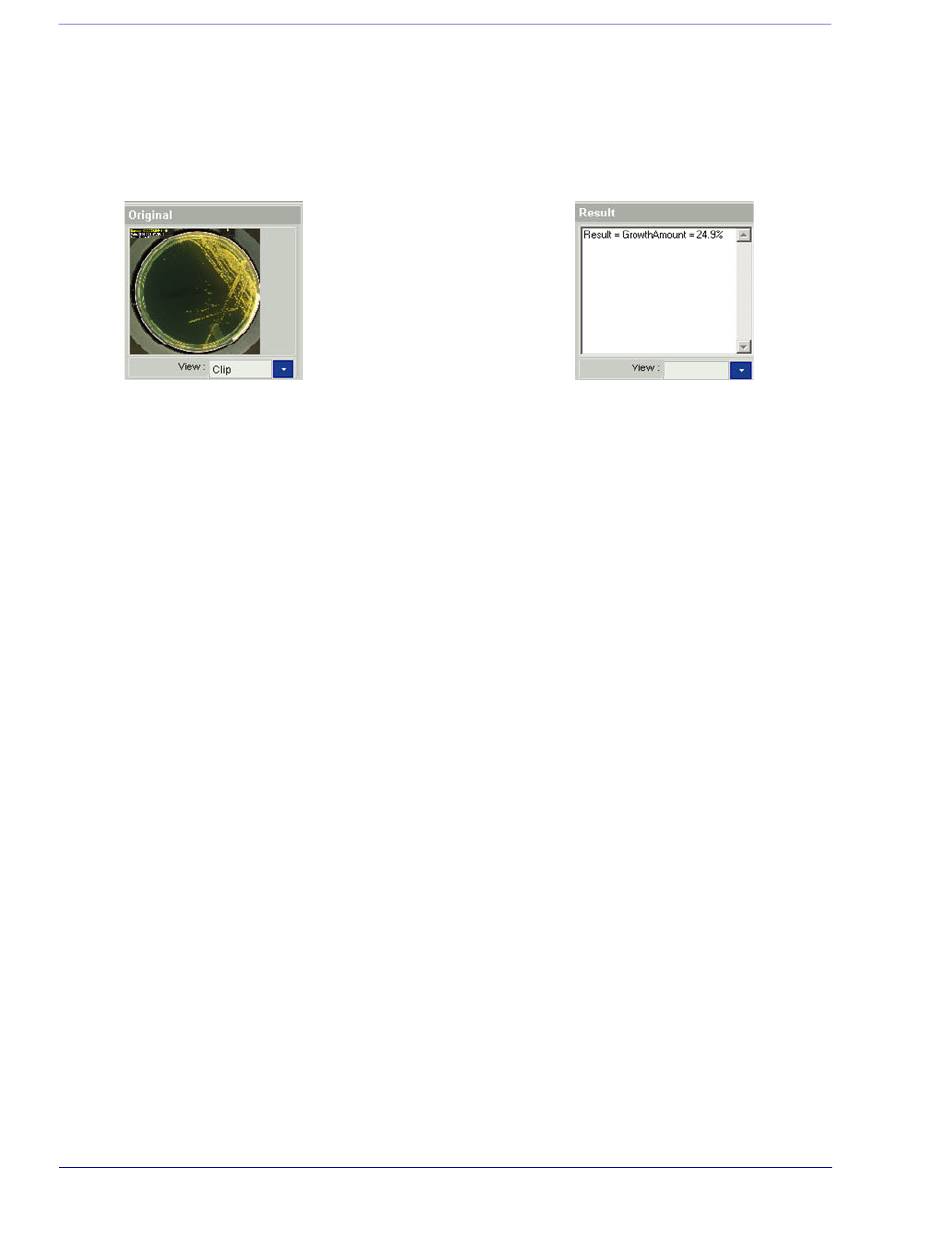

34.7.3 Anzeige des Eingabefelds „Original" und des Ausgabefelds „Result" (Ergebnis)
Im Eingabefeld „Original" wird die ausgewählte Eingabe und im Ausgabefeld „Result" die ausgewählte
Ausgabe angezeigt.
Wenn die Eingabe oder Ausgabe ein Bild enthält, wird es hier angezeigt. Wenn die Eingabe oder Ausgabe
eine Nummer enthält, wird sie hier angezeigt.
Eine Nummer kann nur auf eine Weise angezeigt werden, ein Bild jedoch auf verschiedene Weise. Im
Dropdown-Menü „View" (Anzeigen) können Sie den Bildanzeigemodus ändern. Das Bild selbst wird nicht
geändert, nur die Art und Weise der Anzeige.
• None (Ohne): Das Bild wird im Standardmodus angezeigt.
• Stretch (Kontrast): Das Bild wird mit optimalem Kontrast angezeigt.
• Clip (Reduzieren): Die Pixelwerte eines Bilds werden angezeigt. Alle Pixelwerte über 255 werden
herausgenommen und somit nicht angezeigt.
• Binary (Binär): Es werden binäre Bilder angezeigt. Pixel mit dem Wert 0 werden weiß und Pixel mit dem
Wert 1 schwarz angezeigt.
• Labeled (Markiert): Es werden Bilder mit markierten Objekten angezeigt. Jedes Bildobjekt hat eine andere
Farbe.
• Logarithmic (Logarithmisch): Es wird ein „float image" (Bild mit gleitendem Kontrast) oder „double image"
(Doppelbild) mit optimalem Kontrast angezeigt.
34.7.4 Betrachten eines Bilds im Image Viewer
Mithilfe des Image Viewer können Informationen von einem Bild abgerufen und zur Einstellung der
Werkzeuge verwendet werden. Zudem kann ermittelt werden, ob die Werkzeuge das gewünschte Ergebnis
liefern.
1
Bevor Sie den Image Viewer öffnen, wählen Sie die gewünschte Ansicht aus dem Dropdown-Menü
„View" (Anzeigen) im Feld „Configuration" (Konfiguration) aus.
2
Wählen Sie die gewünschte Bildanzeige im Bildfeld aus.
3
Öffnen Sie den Image Viewer durch Doppelklick auf das Bild im Eingabefeld „Original" und im
Ausgabefeld „Result" (Ergebnis). Das Bild wird an die Größe des Image Viewer-Fensters angepasst.
4
Um das gesamte Bild zu sehen, kann es durch Auswählen und Ziehen mit der linken Maustaste
verschoben werden.
5
Wenn Sie die Maustaste loslassen, stoppt die Bildbewegung.
34-304
