5
Betrieb des SorterA-BarcodA
5.1

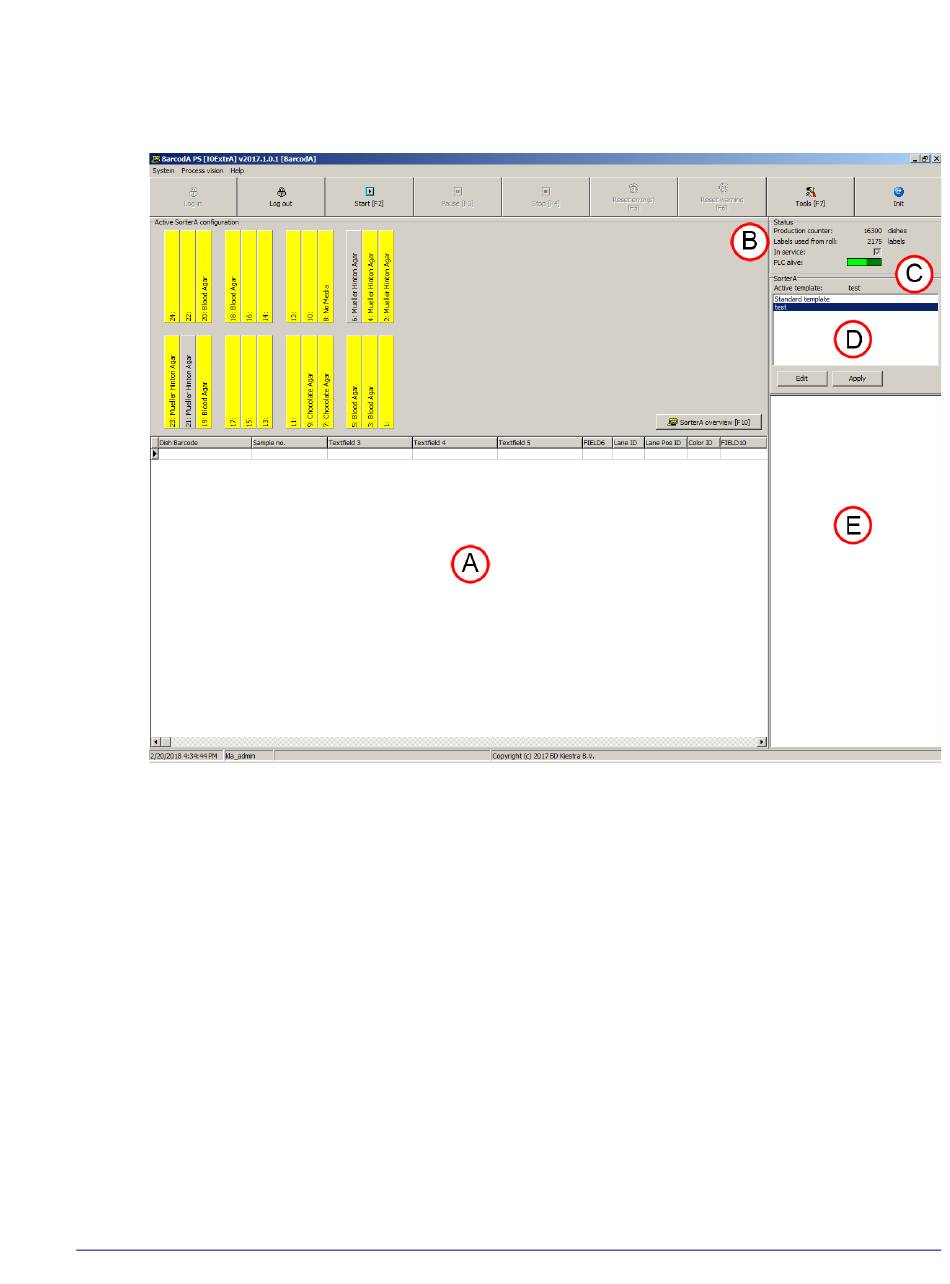

Hauptmenü des BarcodA
• Das Feld (A) in der Mitte der Anzeige zeigt die Arbeitsliste des BarcodA. Hier sind alle zu verarbeitenden
Platten aufgeführt.
• Im Statusfenster (B) auf der rechten Seite sind die Produktionszähler für den Betrieb des BarcodA zu
sehen.
• Der Bereich (C) gibt an, ob eine Verbindung zwischen dem Computer und dem programmierbaren Logik-
Controller (PLC) zur Steuerung der Förderbänder besteht. Die Verbindung ist aktiv, wenn die grüne Leiste
sich bewegt und das BarcodA betriebsbereit ist. Wenn während des Einschaltens oder der Anmeldung
ein Fehler aufgetreten ist, ist die grüne Leiste nicht aktiv, und das BarcodA kann nicht angesteuert
werden.
• Die Konfigurationsvorlagen für das Füllen der SorterA-Boxen werden im SorterA-Feld (D) angezeigt.
• Im Feld unten rechts (E) werden die LI(M)S-Dateien angezeigt. Wenn LI(M)S-Dateien manuell
ausgewählt werden müssen,-doppelklicken Sie auf die gewünschte Datei, um sie zu importieren.
5-37
