30
Referenzplatte
30.1 Funktionen der Referenzplatte
Die BD Kiestra Referenzplatte wird bei der Überprüfung der digitalen Bildgebung von Platten in einem
ReadA Compact eingesetzt.
Die Hauptfunktion der Referenzplatte besteht darin, zu prüfen, ob die digitalen Messungen des Bildes mit
den Ist-Messungen der Platte übereinstimmen.

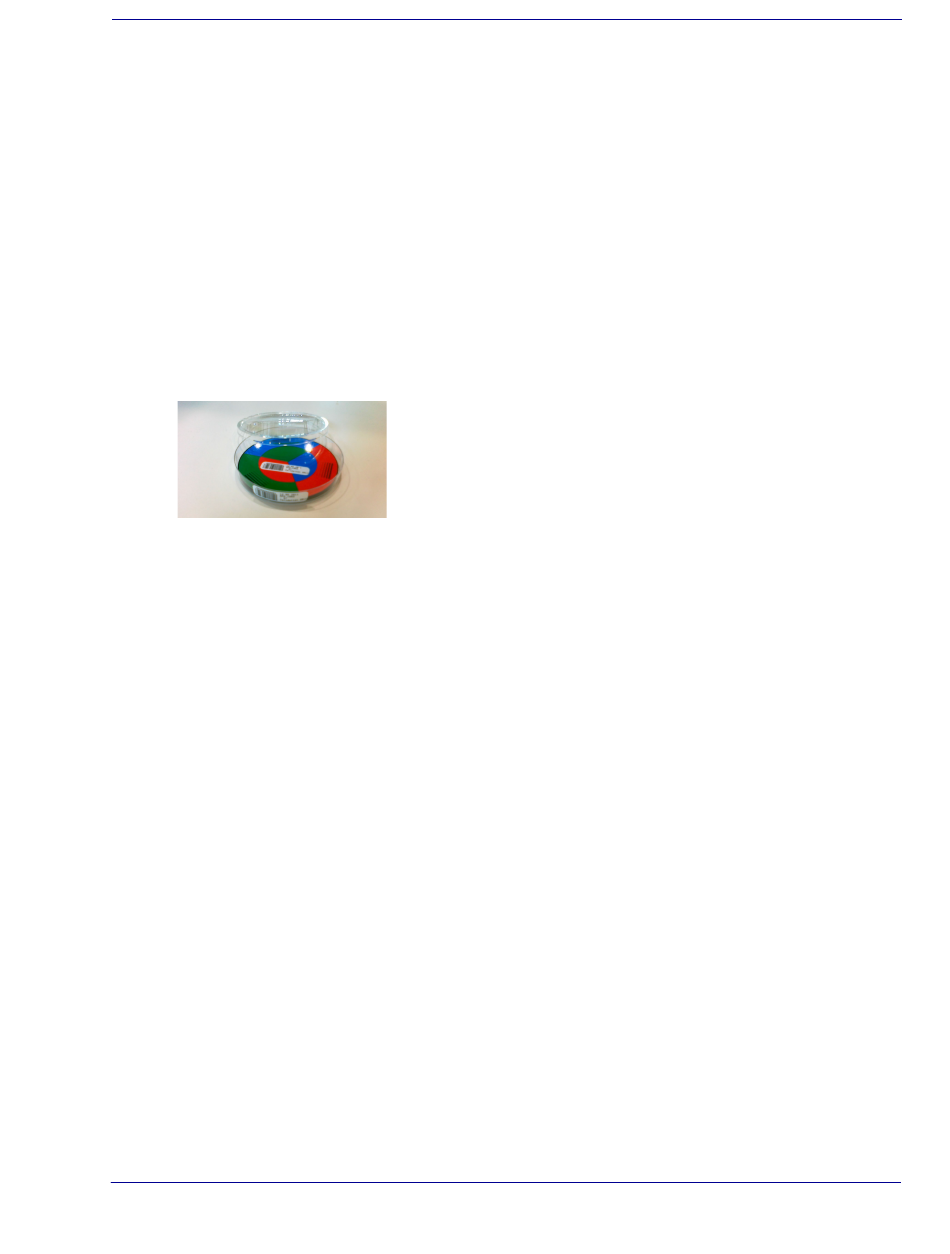

30.2 Beschreibung der Referenzplatte
Die Referenzplatte besteht aus einer leeren Platte mit einem Barcodeetikett an der Seite. In dieser Platte
befindet sich eine Kunststoffscheibe mit RGB-Druck (Rot/Grün/Blau). Ein Etikett mit demselben individuellen
Barcode wird an der Schale angebracht.
30.3 Vorbedingungen
• Die Anwendung Validate Plate Importer muss auf Ihrem Computer installiert sein.
• Die ReadA Browser-Software muss auf Ihrem Computer installiert sein.
• Es wird ein Arbeitsplatzdrucker benötigt.
30.4 Einschaltverfahren
30.4.1 Vorbereiten von Referenzplatten
1
Bestimmen Sie die benötigte Menge an Referenzplatten.
2
Legen Sie in jede leere Platte eine Referenzplattenscheibe aus Kunststoff ein.
30.4.2 Erstellung eindeutiger Referenzplatten-Barcodes
Jede Referenzplatte muss einen eindeutigen Barcode haben. Dieser Barcode muss auf ein Etikett gedruckt
werden (zwei Ausdrucke pro Referenzplatte).
Teilen Sie die erforderliche Anzahl von Referenzplatten in Sätze von jeweils sechs Platten auf.
Wenn Sie beispielsweise 30 Referenzplatten verwenden, erstellen Sie sechs Sätze mit jeweils fünf Platten.
Die Anwendung „Validate Dish Importer" wird für die Erstellung der Barcodes für die Referenzplatten
verwendet.
1
Doppelklicken Sie auf das Symbol der Anwendung Validate Dish Importer auf dem Desktop. Das
Anmeldefenster wird angezeigt.
2
Geben Sie Ihren Benutzernamen und Ihr Passwort ein.
3
Wählen Sie Import Validation dishes (Validierungsschalen importieren). Das Barcode-Fenster wird
geöffnet.
Die eingegebenen Referenzplatten werden oben im Feld angezeigt, neue Referenzplatten-Codes wer-
den im Feld „Add" (Hinzufügen) eingegeben, und die Analyse kann aus dem Dropdown-Menü des
Felds „Analyze" (Analysieren) ausgewählt werden.
30-Referenzplatte
30-259
